30

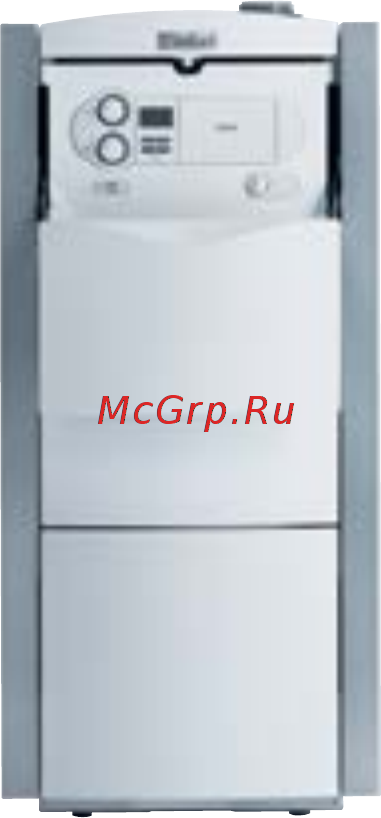

Напольный газовый котёл ecoVIT/4 VKK
Описание продукции
Описание
– Газовый напольный отопительный аппарат, использующий скрытую тепло-
ту конденсации
– Модулирующая горелка, диапазон мощности от 20% до 100%
– Содержание NOx в продуктах сгорания < 60 мг/кВт·ч
– Номинальный КПД в режиме 40/30°C: 106...107%
– Подготовленный для подключения емкостного водонагревателя actoSTOR
VIH K 300/2
— Возможности установки
– Отопление и приготовление горячей воды (в комбинации с ёмкостным водо-
нагревателем)
– Применим для использования в низкотемпературных системах радиаторного
и панельно-лучистого отопления
– Для реконструируемых и строящихся жилых домов и квартир
– Возможность использования воздуха для горения как из помещения, так и
снаружи с использованием всех систем дымоходов/воздуховодов Vaillant для
конденсационых котлов*
Оснащение
– Большой внтуренний объём теплообменника
– Теплообменник котла из стали со змеевиковыми газоходами, теплообмен по
противоточному принципу
– DIA-System (цифровая информационно-аналитическая система на русском
языке)
– Система штекерных электрических соединений Pro E
– Датчик давления воды в системе
– Система Aqua-Kondens, для использования теплоты конденсации при приго-
товлении горячей воды
– Горелка с предварительным принудительным смешением
– Возможность настройки на частичную мощность для режима отопления и
приготовления горячей воды
– Электронное зажигание и контроль за процессом горения
– Новые шумогасители гарантируют улучшенный розжиг и крайне низкий уро-
вень шума
– Встроенный коммутационный модуль для интерфейса стандарта e-BUS
Примечания:
*Использование системы труб Dn 80 PP возможно только в режиме забора воздуха из помещения
