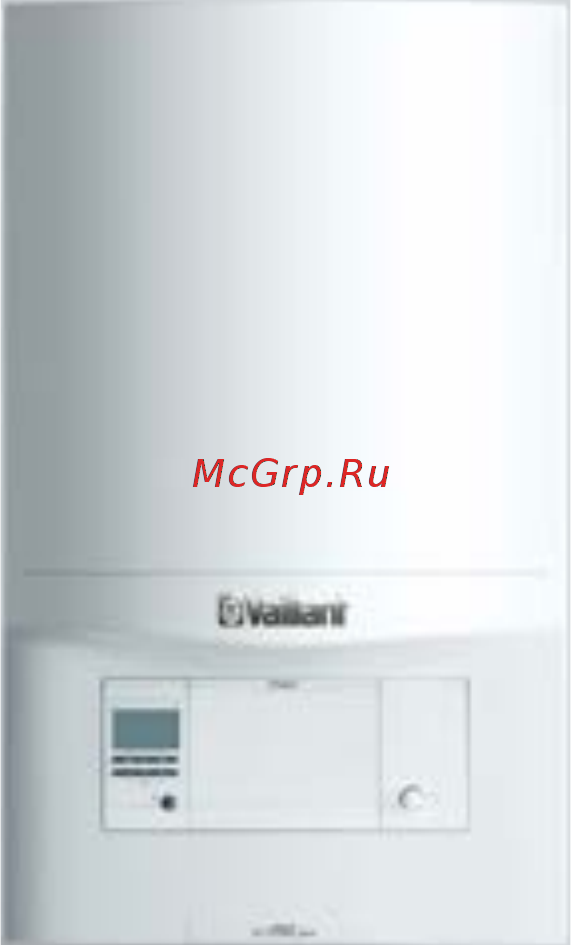

Настенный котёл ecoTEC pro VUW INT IV 236...346/5-3
Описание продукции
ВНИМАНИЕ!
-ДВУХКОНТУРНЫЕ КОТЛЫ ecoTEC pro VUW INT IV 236...346 НЕ РА-
БОТАЮТ В КАСКАДЕ ИЗ ДВУХ И БОЛЕЕ КОТЛОВ!!!
-ДВУХКОНТУРНЫЕ КОТЛЫ ecoTEC pro VUW INT IV 236...346 НЕ МО-
ГУТ БЫТЬ ПЕРЕСТРОЕНЫ В ОДНОКОНТУРНЫЕ.
-ДВУХКОНТУРНЫЕ КОТЛЫ ECOTEC PRO VUW INT IV 236...346 СО-
ВМЕСТИМЫ ТОЛЬКО С ВНЕШНИМ ВОДОНАГРЕВАТЕЛЕМ ACTOSTOR
VIH QL 75B ПРИ ИСПОЛЬЗОВАНИИ ОРИГИНАЛЬНОГО ПРИСОЕДИ-
НИТЕЛЬНОГО КОМПЛЕКТА !
Описание
– Газовый настенный отопительный аппарат, использующий скрытую тепло-
ту конденсации
– Модулирующая горелка, диапазон мощности от 22 % до 100 %
– DIA-System (цифровая информационно-аналитическая система)
– Класс NOx - 5
Возможности установки
– В систему отопления и приготовления горячей воды
– Применим для использования в низкотемпературных системах радиаторно-
го и панельно-лучистого отопления
– Подходит для реконструируемых и строящихся жилых домов и квартир
– Возможность использования воздуха для горения как из помещения, так и
снаружи.
Оснащение
– Дисплей с подсветкой и кодами сообщения
– Встроенный двухступенчатый насос системы отопления с автоматическим
переключением, автоматический воздухоотводчик, предохранительный вен-
тиль, 10-литровый расширительный бак, отвод конденсата из аппарата и си-
стемы дымоходов через встроенный сифон
– Аналоговый датчик давления
– Конденсационный теплообменник из нержавеющей стали
– Пластинчатый вторичный теплообменник для горячей воды
– Вентилятор с регулируемым числом оборотов
– Пневматическое регулирование коэффициента избытка воздуха
– Горелка с предварительным принудительным смешением
– Возможность настройки на частичную мощность для режима отопления и
нагрева воды
– Система Aqua-Kondens (для использования теплоты конденсации при нагре-
ве воды)
– Электронное зажигание и контроль процесса горения
– Встроенный коммутационный модуль для интерфейса стандарта e-BUS
Примечание:
Более подробные технические характеристики представлены в соответствующей технической литературе.
