![Vaillant ecoTEC plus VU 486/5-5 [196/331] Принадлежности горизонтальной коаксиальной системы дымохода воздуховода 60 100 пп через стену крышу для котлов ecotec pro plus ecocompact 4 vsc](/img/pdf.png)
Vaillant ecoTEC plus VU 486/5-5 [196/331] Принадлежности горизонтальной коаксиальной системы дымохода воздуховода 60 100 пп через стену крышу для котлов ecotec pro plus ecocompact 4 vsc
![Vaillant ecoTEC plus VU 486/5-5 [196/331] Принадлежности горизонтальной коаксиальной системы дымохода воздуховода 60 100 пп через стену крышу для котлов ecotec pro plus ecocompact 4 vsc](/views2/1691373/page196/bgc4.png)
195
Используемая система
дымохода/воздуховода Компоненты системы дымохода/воздуховода Заказной №
S
Базовый комплект горизонталь-
ного прохода через стену
Горизонтальный проход через
стену телескопический комплект
Комплектующие участка L2 заказы-
ваются дополнительно:
1. Отвод 45° 60/100 мм (ПП) (2шт.)
2. Удлинительная труба: 0,5; 1,0;
2,0м; телескопическая 0,5-0,8м
3. Труба ∅60/100, (ПП) с ревизион-
ным отверстием
Базовый комплект для горизонталь-
ного прохода дымохода/воздуховода
через стену, наклонную крышу (ПП)
если участок трубы “3” более 1 м, обязатель-
но установить участок трубы с ревизионным
отверстием
0020219516
Удлинительная труба (ПП): 0,5 м 303902
Удлинительная труба (ПП): 1,0 м 303903
Удлинительная труба (ПП): 2,0 м 303905
Удлинительная труба (ПП)
телескопическая 0,5-0,8 м
303906
500-800
Отвод 87° (ПП) 303910
Отвод 87° с ревизионным отверстием
(ПП)
172
131
303916
Отвод 45° (2шт.) (ПП) 303911
Участок трубы с ревизионным
отверстием (ПП)
230
303918

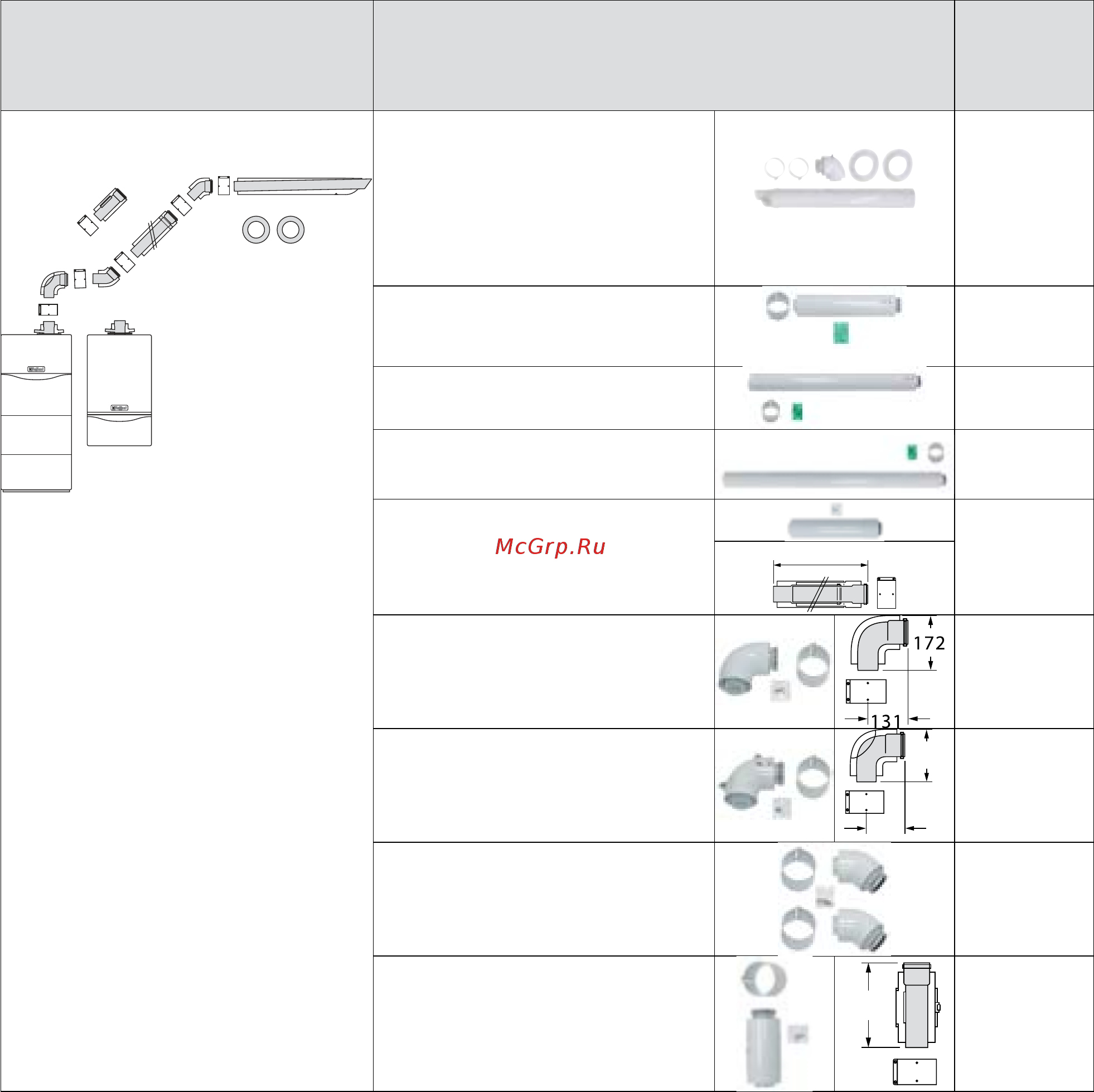

Принадлежности горизонтальной коаксиальной системы дымохода/воздуховода
∅60/100 (ПП) через стену, крышу, для котлов ecoTEC pro/plus, ecoCOMPACT/4 VSC
SS
SS
S
2
2
11
1
1
3
3
S
