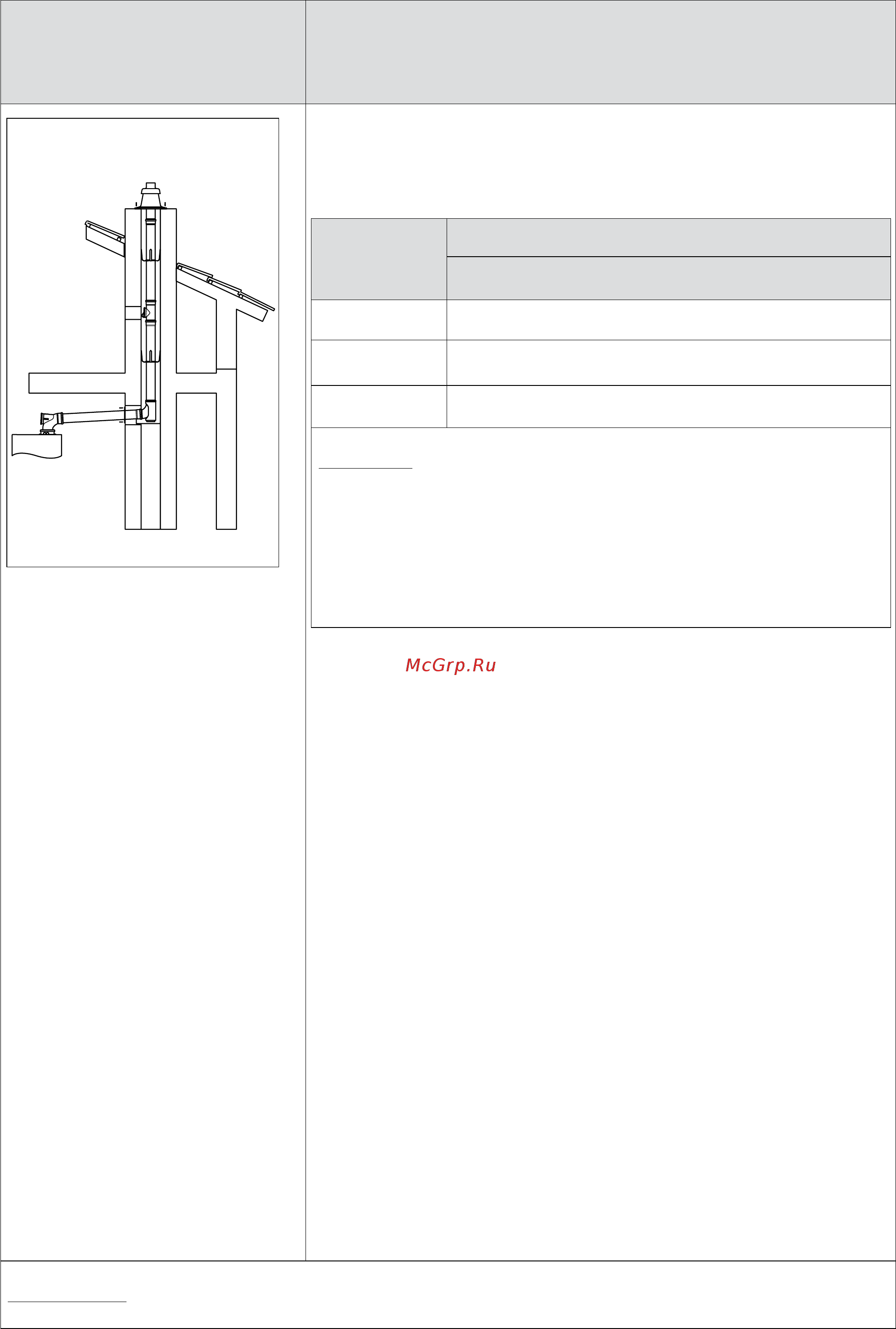

250
Используемая система
дымохода/воздуховода
Назначение. Особенности применения
с забором воздуха на горение из по-
мещения
ПРИМЕЧАНИЕ: Проект системы дымохода/воздуховода подлежит согласованию местных органах контроля,
эксплуатации, учета и регистрации отопительного и водонагревательного оборудования.
Для жёсткого дымохода D 110мм (ПП) поперечное сечение шахты как
минимум:
- круглое: 170 мм
- с углами: 150х150 мм
Тип аппарата
ecoTEC plus
Максимальная длина Lэкв., [м]
горизонтальная длина трубы 110мм и дымоход в шахте
ecoTEC plus
VU 806/5-5
50,0 (из них максимум 5,0 в холодной зоне*)
плюс 1 отвод 87° и отвод с опорной консолью
ecoTEC plus
VU 1006/5-5
50,0 (из них максимум 5,0 в холодной зоне*)
плюс 1 отвод 87° и отвод с опорной консолью
ecoTEC plus
VU 1206/5-5
40,0 (из них максимум 5,0 в холодной зоне*)
плюс 1 отвод 87° и отвод с опорной консолью
ВНИМАНИЕ!
Дополнительные изменения направления системы дымохода/воздухово-
да уменьшают указанную максимальную длину труб Lэкв.:
Каждый отвод 87° - на 1,0 м
Каждый отвод 45° - на 0,5 м
Каждый тройник с ревизионным отверстием - на 2,5 м
* - холодная зона: неотапливаемый участок помещения + оголовок трубы.
ВНИМАНИЕ!
Монтаж производить согласно соответствующей инструкции по монта-
жу систем дымоходов/воздуховодов.
УКАЗАНИЕ:
Подробное описание монтажа системы дымохода/воздуховода со всеми
необходимыми размерами смотри в инструкции по монтажу.
Система дымохода ∅110 (ПП) для котлов ecoTEC plus 806-1206/5-5 с прокладкой
труб в шахте
