145
Напольные газовые котлы ecoVIT/5 VKK

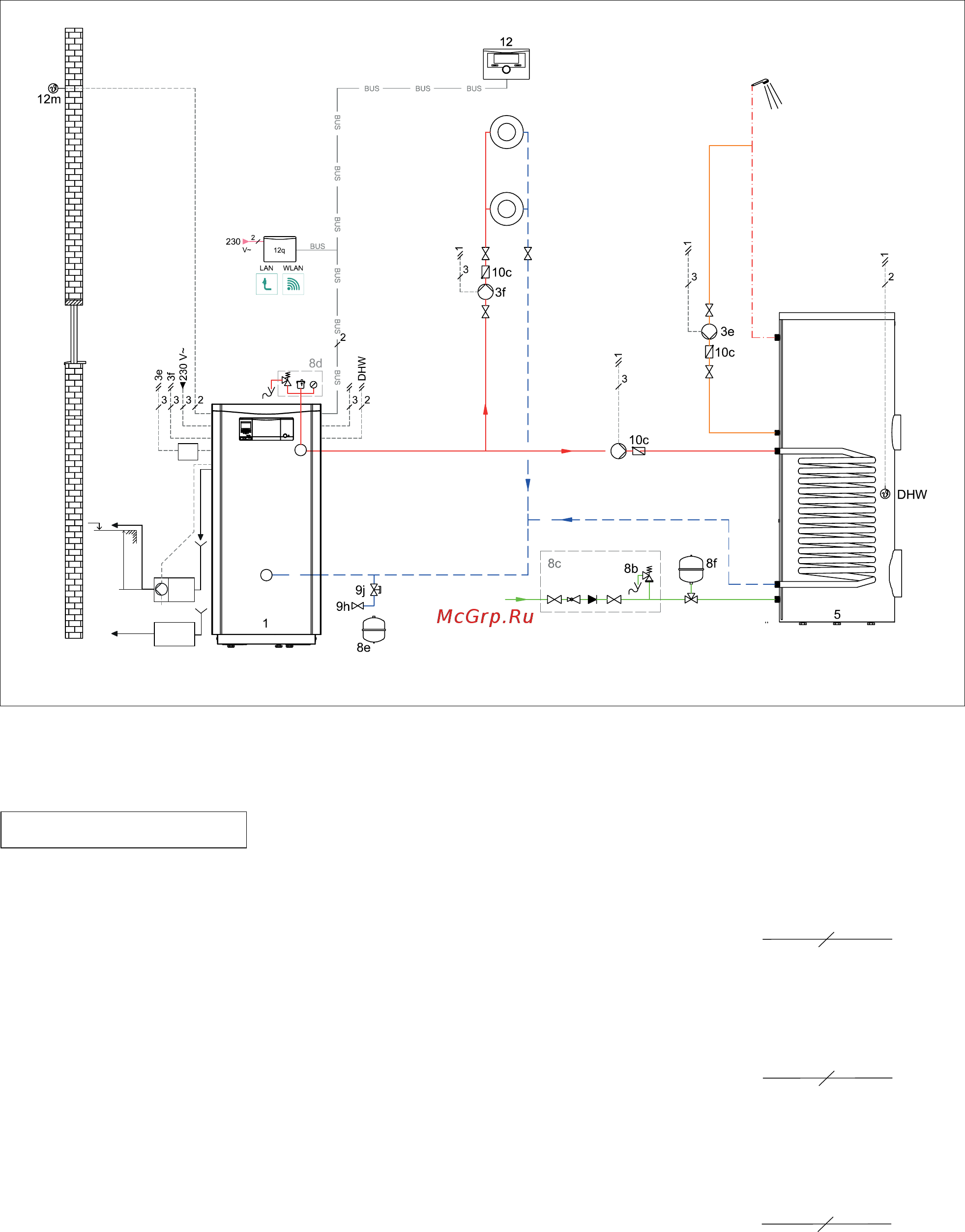

Гидравлическая схема. calorMATIC VRC 700/6. Пример 1
12c
3c
3c
Burner OFF
~230 V
канализация
канализация
13
2
4м
13
3
4м
13
4
2м
13
5
2м
0,0
реагент
реагент
13
1
13
4,5
1 Теплогенератор
3 Циркуляционный насос теплогенератора
3e Насос рециркуляции ГВС
3f Насос системы отопления
3с Насос загрузки водонагревателя
5 Накопитель горячей воды моновалентный VIH R
8b Предохранительный клапан питьевой воды
8c Группа безопасности питьевой воды
8d Группа безопасности котла
8e Мембранный расширительный бак отопления
8f Мембранный расширительный бак питьевой воды
9h Кран заполнения и опорожнения
9j Колпачковый вентиль
9k 3-ходовой смеситель
10c Обратный клапан
12 Регулятор системы
12с Модуль VR 40 (2 из 7)
12m Датчик температуры наружного воздуха
12q Коммутационный модуль
13 Нейтрализатор конденсата
ВНИМАНИЕ!
Представленная схема является принципиальной!
Она не заменяет профессионального проектирования!
Четырехжильная проводка (L1, L2,
N, PE), сетевое напряжение пере-
менного тока 230В. К примеру, для
подключения мотора смесителя.
Трехжильная проводка (L, N, PE),
сетевое напряжение переменного
тока 230В. К примеру, для подклю-
чения насоса или котла.
4
Двухжильная низковольтная элек-
трическая проводка для подключе-
ния датчиков и шины eBUS.
3
2
Символы электрических
соединений
Схема системы: 1
