214

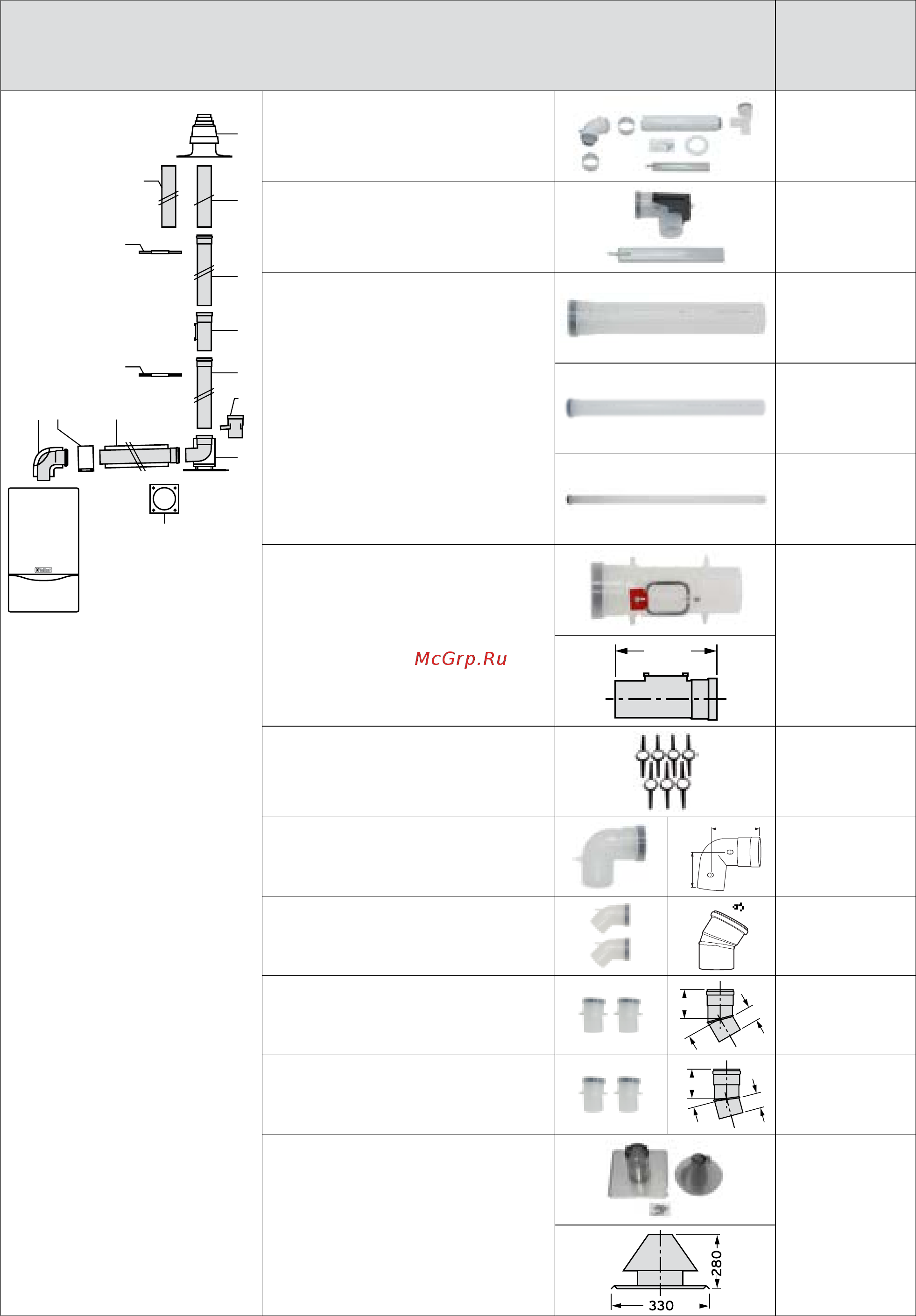

Принадлежности системы дымохода/воздуховода ∅60/100 (ПП) для котлов ecoTEC
pro/plus с подключением к жёстким трубам Dn80 (ПП) в шахте
Компоненты дымоходов / воздуховодов Заказной №
S
3
6
S
S
S
4
2
2
7
7
S
S
8
Базовый комплект 60/100 мм (ПП)
для подключения
к дымоходу 80 мм в шахте
303920
Отвод с опорной консолью Dn80 (ПП) 303265
Участок жёсткой трубы Dn80 (ПП)
0,5 м
1,0 м
2,0 м
303252
303253
303255
Участок жёсткой трубы Dn80 (ПП)
с ревизионным отверстием,
0,25 м
303256
250
Распоры дымохода (7 шт.) 009494
Отвод дымохода Dn80 (ПП) из жёстких
труб:
Отвод 87°
303263
Отвод дымохода Dn80 (ПП) из жёстких
труб:
Отвод 45°
303259
Отвод дымохода Dn80 (ПП) из жёстких
труб:
Отвод 30°
77
50
30º
303258
Отвод дымохода Dn80 (ПП) из жёстких
труб:
Отвод 15°
63
50
15
º
303257
Колпак шахты с оголовком и забором
воздуха Dn80:
Нержавеющая сталь
0020021007
