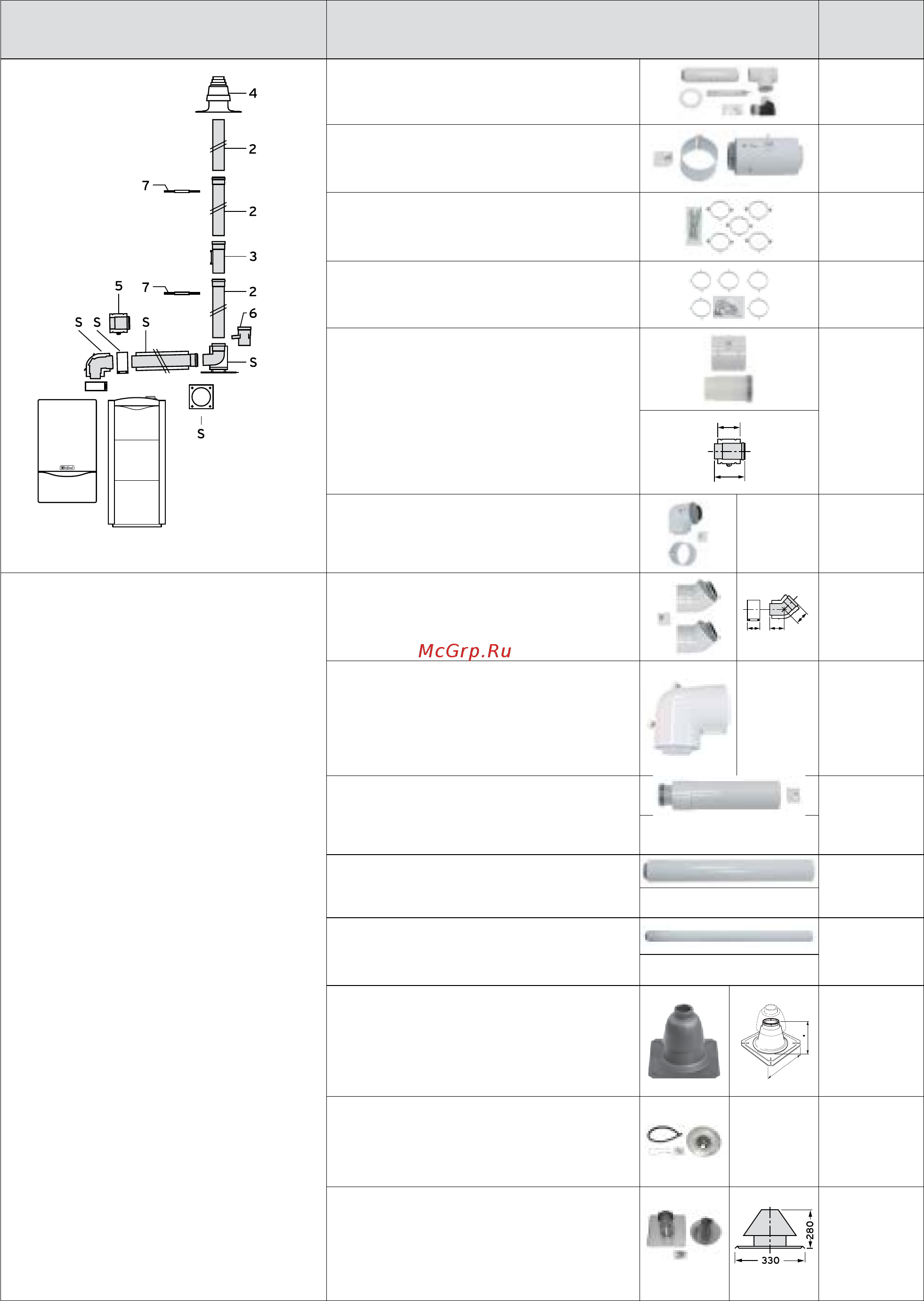

Компоненты системы дымохода/воздуховода Заказной №
Базовый комплект для прохода
через стену или крышу (ПП)
303250
Участок трубы 80/125 (ПП)
с ревизионным отверстием, 0,25 м
303218
Хомуты 80 мм (5 шт.) 300940
Хомуты 125 мм (5 шт.) 303616
Разъёмная муфта 80/125мм (ПП) 303215
164
120
Отвод 87°, 80/125 (ПП) 303210
S - Базовый комплект 80/125мм (ПП) для
подключения к дымоходу 80 мм в шахте
2. Удлинительная труба Dn80 (ПП)
0,5; 1,0; 2,0м. Последний перед оголовком
участок. Удлинительная труба нержаве-
ющая сталь, 1,0м Арт.№ 002025174. (Ис-
пользуется с оголовком из нержавеющей
стали Арт.№ 0020021007)
3. Участок дымохода 0,25м Dn80 (ПП) с
ревизионным отверстием
4. Колпак шахты с оголовком и забором
воздуха, (ПП), алюминий или нержавею-
щая сталь
5. Разделяющее устройство 80/125мм
(при необходимости)
6. Участок дымохода Dn80 (ПП) со сли-
вом конденсата
7. Распоры дымохода (7 шт.)
Отвод 45°, 80/125 (ПП)
70 75
85
303211
Тройник 87°, 80/125 (ПП)
с ревизионным отверстием
303217
Удлинительная труба 80/125 (ПП) 0,5 м
303202
Удлинительная труба 80/125 (ПП), 1,0 м 303203
Удлинительная труба 80/125 (ПП) 2,0 м 303205
Колпак шахты с оголовком и забором воз-
духа Dn80:
Полипропилен (ПП)
303963
Колпак шахты с оголовком и забором воз-
духа Dn80:
Алюминий (Alu)
303261
Колпак шахты с оголовком и забором воз-
духа Dn80:
Нержавеющая сталь
0020021007
Принадлежности системы дымоходов/воздуховодов ∅80/125 (ПП) для котлов ecoTEC
pro/plus с подключением к жёстким трубам Dn80 (ПП) в шахте
