![Vaillant ecoTEC plus VU 486/5-5 [284/331] Ecocraft 806 2806 3 e r1](/img/pdf.png)
Vaillant ecoTEC plus VU 486/5-5 [284/331] Ecocraft 806 2806 3 e r1
![Vaillant ecoTEC plus VU 486/5-5 [284/331] Ecocraft 806 2806 3 e r1](/views2/1691373/page284/bg11c.png)
7
5
S.1
7
5
5
S
5
S
7
1
6
5
7
13
13
A
S.1

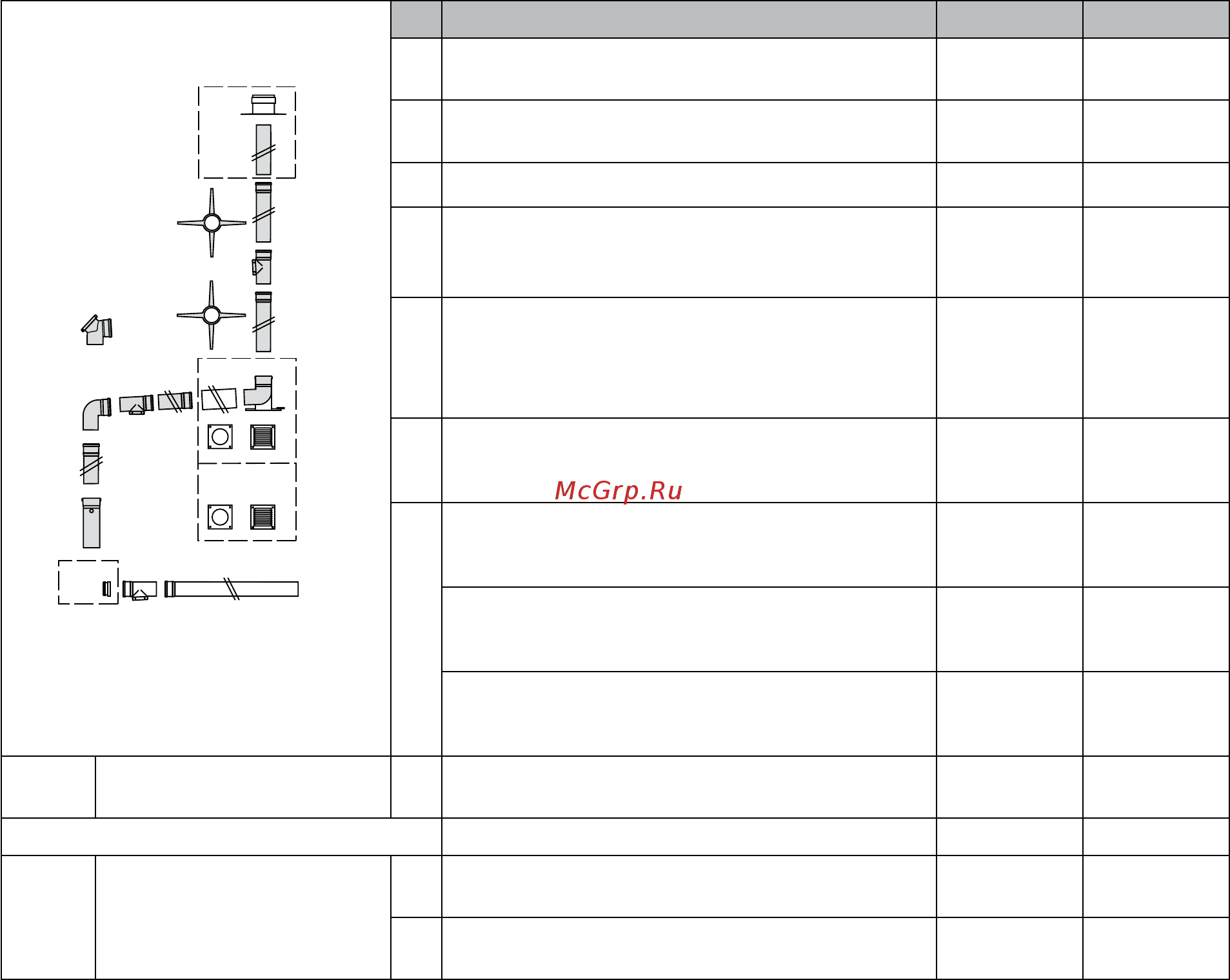

Описание 160 PP 200 PP
S Базовый набор для установки дымохода DN 160
мм в шахте
0020095533 -
S Базовый набор для установки дымохода DN 200
мм в шахте
- 0020095534
S.1 Базовый набор для подачи воздуха DN 160 PP 0020095535 0020095535
5
Удлинитель - 0,5 м
Удлинитель - 1,0 м
Удлинитель - 2,0 м
0020095545
0020095546
0020095547
0020095549
0020095550
0020095551
6
Отвод 87°
Отвод 45°
Отвод 30°
Отвод 15°
0020095552
0020095556
0020095558
0020095560
0020095553
0020095557
0020095559
7 Элемент с ревизионным отверстием
0020095561 0020095555
13
Распорка (10 шт)
0020106420 0020106436
Распорка (1 шт) 0020095563
0020095564
Распорка (4 шт)
0020095565
0020095566
(Опционально) Кронштейн дымохода (500мм)
DN 160, DN 200, сталь
0020095539 0020095539
необходимо
1 Адаптер дымохода (672мм) со 150 мм на 160 мм,
полипропилен
0020095531
1 Адаптер дымохода (695мм) 200 мм,
полипропилен
0020095532
ecoCRAFT 806-2806/3-E R1
Одиночные системы дымоходов / воздуховодов
ВНИМАНИЕ! Обзор всех принадлежностей систем дымоудаления смотри в таблице на странице 162
стр. Окончательный подбор и монтаж осуществляется строго по актуальной инструкции систем
дымоходов/воздуховодов.
283
