198
Используемая система
дымохода/воздуховода
Компоненты системы дымохо-
да/воздуховода
Изображение Заказной №
Вертикальный проход
через крышу:
чёрный (ПП)
303200
Вертикальный проход
через крышу:
красный (ПП)
303201
Элемент для оформления пере-
сечения косой крыши (ПП)
Цвет: черный
009076 (чёр-
ный)
300850 (крас-
ный)
Манжета для оформления пере-
сечения
плоской крыши (ПП)
150
360
009056
Адаптер для черепицы произ-
водства “Klöber” (Grundplatte
Typ KR)
125
110
009058
Удлинительная труба 80/125
(ПП), Длина: 0,5 м 303202
Удлинительная труба 80/125
(ПП)
Длина: 1,0 м
303203
S Базовый комплект для
вертикального прохода через
крышу ∅ 80/125 мм, полипропи-
лен
2. Тройник 87°
3. Удлинительная труба ∅ 80/125,
полипропилен
4. Отвод ∅ 80/125
5. Участок трубы с ревизионным
отверстием
6. Элемент из пластмассы для пе-
ресечения косой крыши
Адаптер для черепицы “Klöber”
Манжета из пластмассы для
оформления пересечения пло-
ской крыши
7. Разъемная муфта ∅ 80/125 (ПП)
Варианты монтажа:
a) Строго вертикальный
b) Вертикальный с горизонтальным
участком
Удлинительная труба 80/125
(ПП)
Длина: 2,0 м
303205
Отвод 87° (ПП)
80/125
303210
Отвод 87° с ревизионным от-
верстием
80/125 (ПП)
303217
Отвод 45° (2 шт.)
80/125 (ПП)
в комплекте с соединительным
хомутом
70 75
85
303211

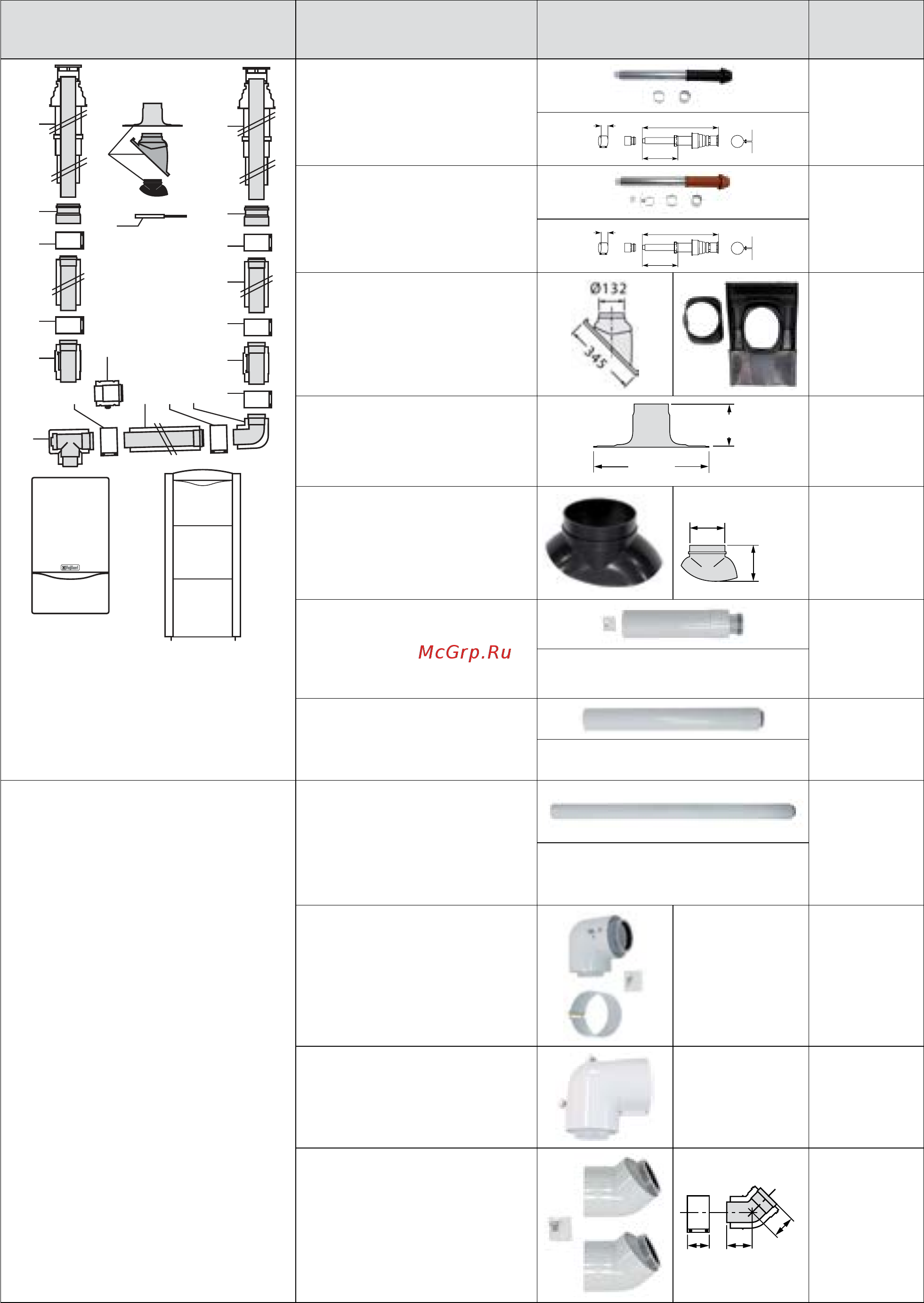

Принадлежности коаксиальной системы дымохода/воздуховода ∅80/125 (ПП) для
котлов ecoTEC pro/plus, ecoCOMPACT/4 VSC, ecoVIT VKK с проходом через крышу
S
3
5
3
5
443
3
2
7
S
S
S
6
5
3
а)
b)
