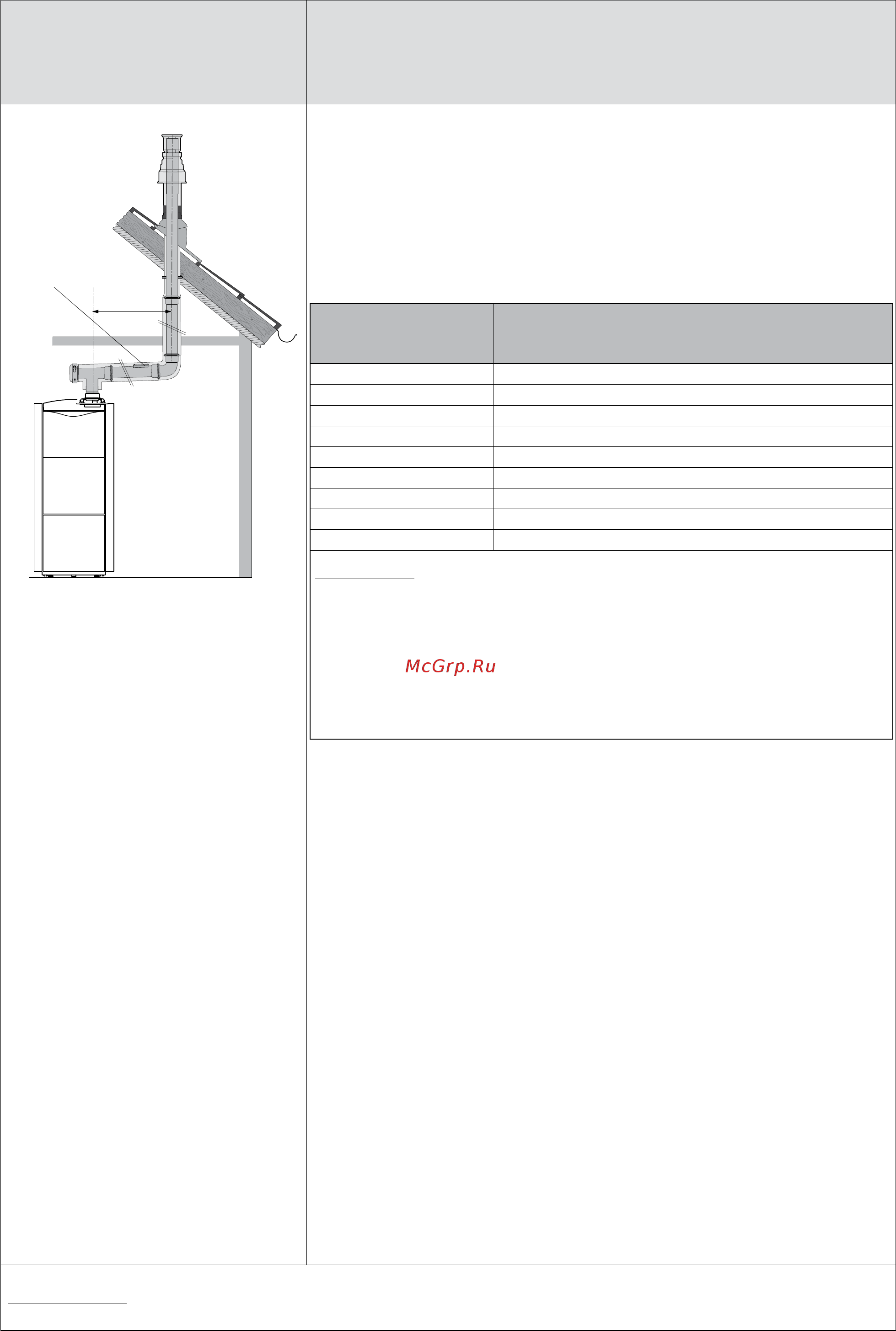

![Vaillant ecoTEC plus VU 486/5-5 [198/331] Вертикальная коаксиальная система дымохода воздуховода 80 125 пп для кот лов ecovit vkk с проходом через крышу](/img/pdf.png)
Vaillant ecoTEC plus VU 486/5-5 [198/331] Вертикальная коаксиальная система дымохода воздуховода 80 125 пп для кот лов ecovit vkk с проходом через крышу
![Vaillant ecoTEC plus VU 486/5-5 [198/331] Вертикальная коаксиальная система дымохода воздуховода 80 125 пп для кот лов ecovit vkk с проходом через крышу](/views2/1691373/page198/bgc6.png)
197
Используемая система
дымохода/воздуховода
Назначение. Особенности применения
Вертикальная коаксиальная система дымохода/воздуховода
(∅ 80 / ∅ 125 мм из полипропилена (ПП)) через плоские и наклонные
крыши
– Забор воздуха на горение извне
– Идеально подходит для мансардных, чердачных помещений, для поме-
щений, в которых потолок является крышей или над которыми находят-
ся только конструктивные элементы крыши
– Сертифицированная система, состоящая из настенного котла и принад-
лежностей дымохода/воздуховода
ПРИМЕЧАНИЕ: Проект системы дымохода/воздуховода подлежит согласованию местных органах контроля,
эксплуатации, учета и регистрации отопительного и водонагревательного оборудования.
Вертикальная коаксиальная система дымохода/воздуховода ∅80/125 (ПП) для кот-
лов ecoVIT VKK с проходом через крышу
X
установить участок трубы
с ревизионным отверстием
Тип аппарата
ecoVIT VKK INT
Максимальная эквивалентная длина прямых труб, Lэкв.,
[м]
ecoVIT VKK INT 226/4 32,5 (из них максимум 5,0 в холодной зоне*)
ecoVIT VKK INT 286/4 37,5 (из них максимум 5,0 в холодной зоне*)
ecoVIT VKK INT 336/4 28,5 (из них максимум 5,0 в холодной зоне*)
ecoVIT VKK INT 476/4 21,0 (из них максимум 5,0 в холодной зоне*)
ecoVIT VKK INT 656/5 20,0 (из них максимум 5,0 в холодной зоне*)
ecoVIT VKK INT 186/5 15,0 плюс три отвода 87°
ecoVIT VKK INT 256/5 15,0 плюс три отвода 87°
ecoVIT VKK INT 356/5 15,0 плюс три отвода 87°
ecoVIT VKK INT 486/5 15,0 плюс три отвода 87°
ВНИМАНИЕ!
Каждое изменение направления системы дымохода/воздуховода
уменьшает указанную максимальную длину труб Lэкв. :
Каждый отвод 87° - на 2,5м
Каждый отвод 45° - на 1,0 м
За тройник 87° с ревизионным отверстием - на 2,5 м
* - холодная зона: неотапливаемый участок помещения + оголовок тру-
бы.
УКАЗАНИЕ:
Подробное описание монтажа системы дымохода/воздуховода с всеми
необходимыми размерами смотри в инструкции по монтажу.
ВНИМАНИЕ!
Монтаж производить согласно соответствующей инструкции по монта-
жу систем дымоходов/воздуховодов!
