Настенный котёл ecoTEC plus VU INT IV 166...386/5-5

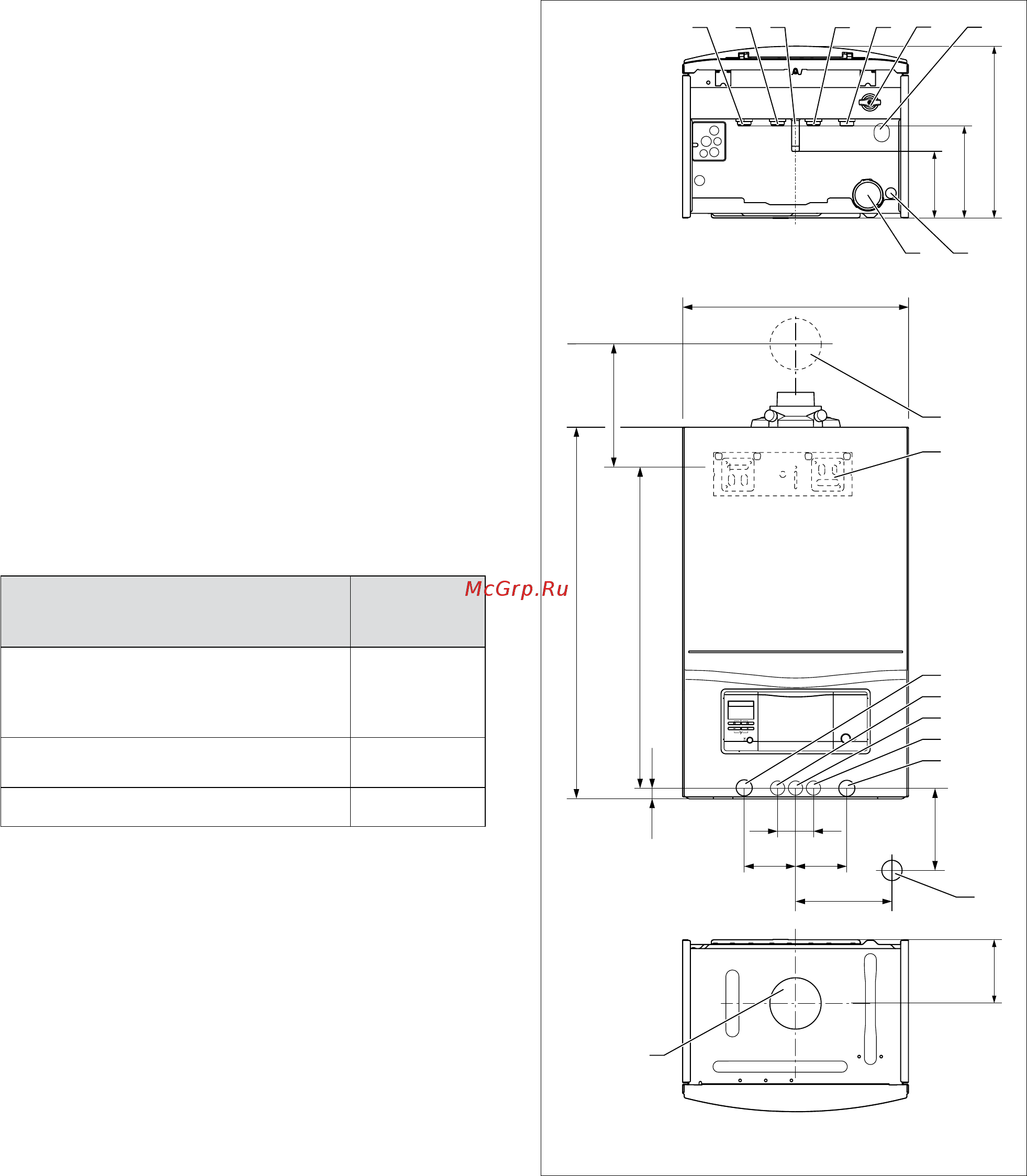

Размеры
720
20
624
160
125
188
100 100
3535
440
A
B
180
125
2
1
3
5
7
9
8
4
6
6
4
7
11 10
3
5
13
12
Для монтажа аппарата и последующего технического
обслуживания
требуются следующие минимальные свободные расстояния:
– сверху - 165 мм (система дымохода / воздуховода 60/100)
– сверху - 275 мм (система дымохода / воздуховода 80/125)
– снизу > 180 мм, оптимально 250 мм
– справа и слева - 50 мм.
Тип аппарата
Размер B,
мм
ecoTEC plus VU INT IV 166/5-5
ecoTEC plus VU INT IV 246/5-5
ecoTEC plus VUW INT IV 306/5-5
338
ecoTEC plus VUW INT IV 346/5-5
372
ecoTEC plus VU INT IV 386/5-5
406
Размер A указан на прилагаемом монтажном шаблоне.
Пояснение:
1. Ввод дымохода/воздуховода через стену
2. Крепежная планка для настенного монтажа
аппарата
3. Подключение подающей линии отопления R 3/4”
4. Подающая линия водонагревателя R 3/4”
5. Штуцер подключения газа: гладкая труба ∅15мм
(переходный адаптер R 3/4” входит в комплект
поставки)
6. Обратная линия водонагревателя R 3/4”
7. Обратная линии отопления R 3/4”
8. Сбросная линия / воронка
9. Патрубок дымохода/воздуховода
10. Штуцер подключения предохранительного клапана
отопительной установки R 1/2”, встроенный.
11. Сифон конденсата
