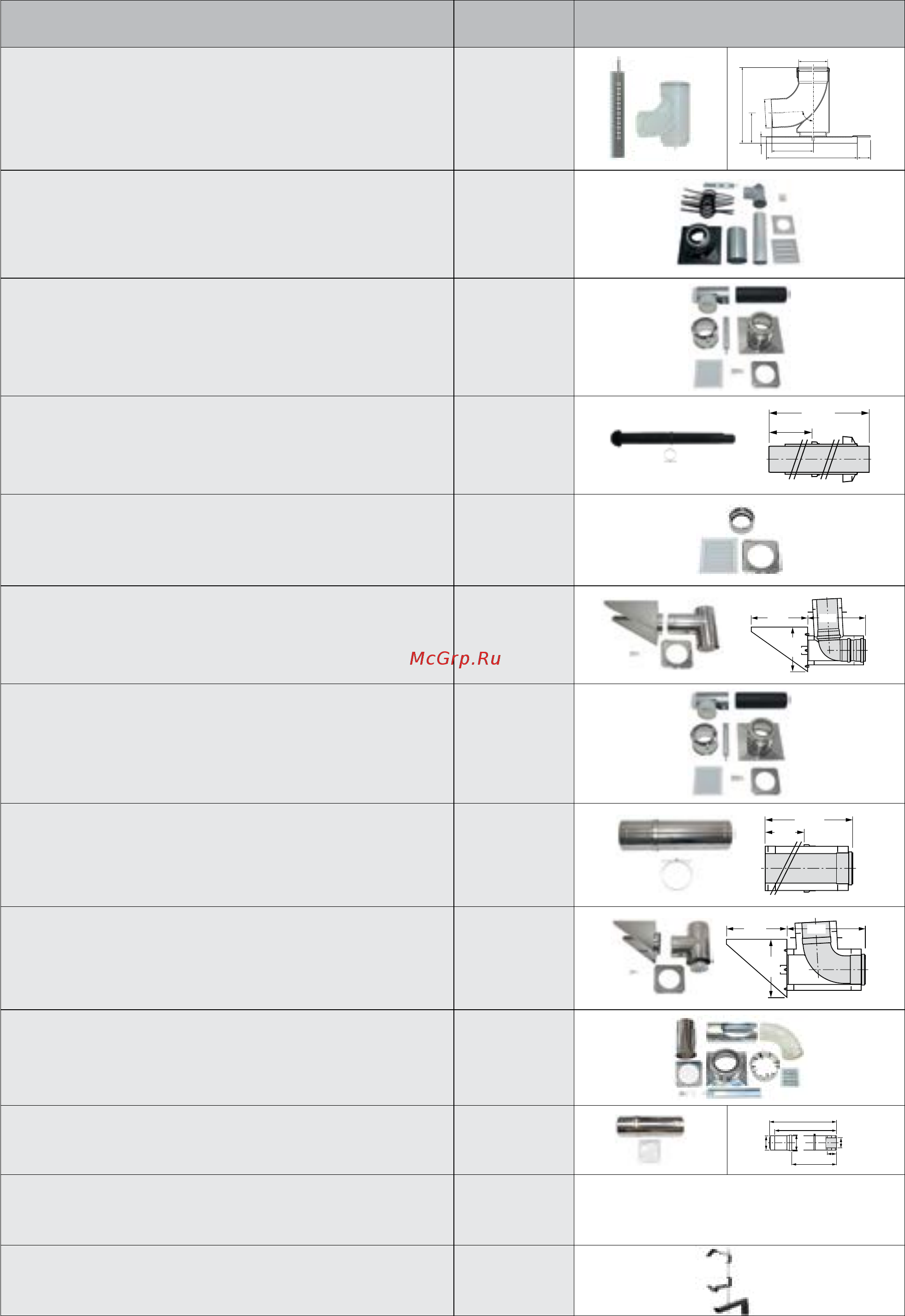

Базовые комплекты каскадных систем дымоудаления DN 160, DN 200, DN 250, DN
160/225, DN 200/300, DN 250/350
Наименование Заказной номер Изображение
Базовый отвод DN110 с опорной консолью для монтажа в шахте 0020106388
159
350
50
92 2
611
Ø 110
Ø110
87°
52
Базовый набор для установки дымохода DN 130 мм в шахте 0020042762
Базовый набор для монтажа дымохода в шахте DN 160 0020095533
Вертикальный проход через крышу DN 160 PP, полипропилен 0020095567
1000
2100
Базовый набор для подачи воздуха DN 160 PP, вентрешётка,
и два элемента из нержавеющей стали
0020095535
Базовый набор элементов 160/225 для фасадных систем,
полипропилен/нерж. сталь
0020095573
346
450545
Базовый набор для монтажа дымохода в шахте DN 200 0020095534
Вертикальный проход через крышу DN 200/300 полипропилен/
нерж. сталь
0020095582
1100
717
Базовый набор элементов 160/225 для фасадных систем
полипропилен/нерж. сталь
0020095574
420
580545
Базовый набор для монтажа дымохода в шахте 0020106560
Вертикальный проход 250/350 нержавеющая сталь /
полипропилен для систем дымоудаления на фасаде ∅ 250
0020108007
1080
1000
748
150
∅350
∅370
∅250
Базовый крепёжный комплект DN 250/350 для фасадной
системы DN 250
0020106434
Крепёжная скоба каскадного дымохода 0020107879
273
