L
4
min. 1 m
L
3
L
1
L
2
L
2

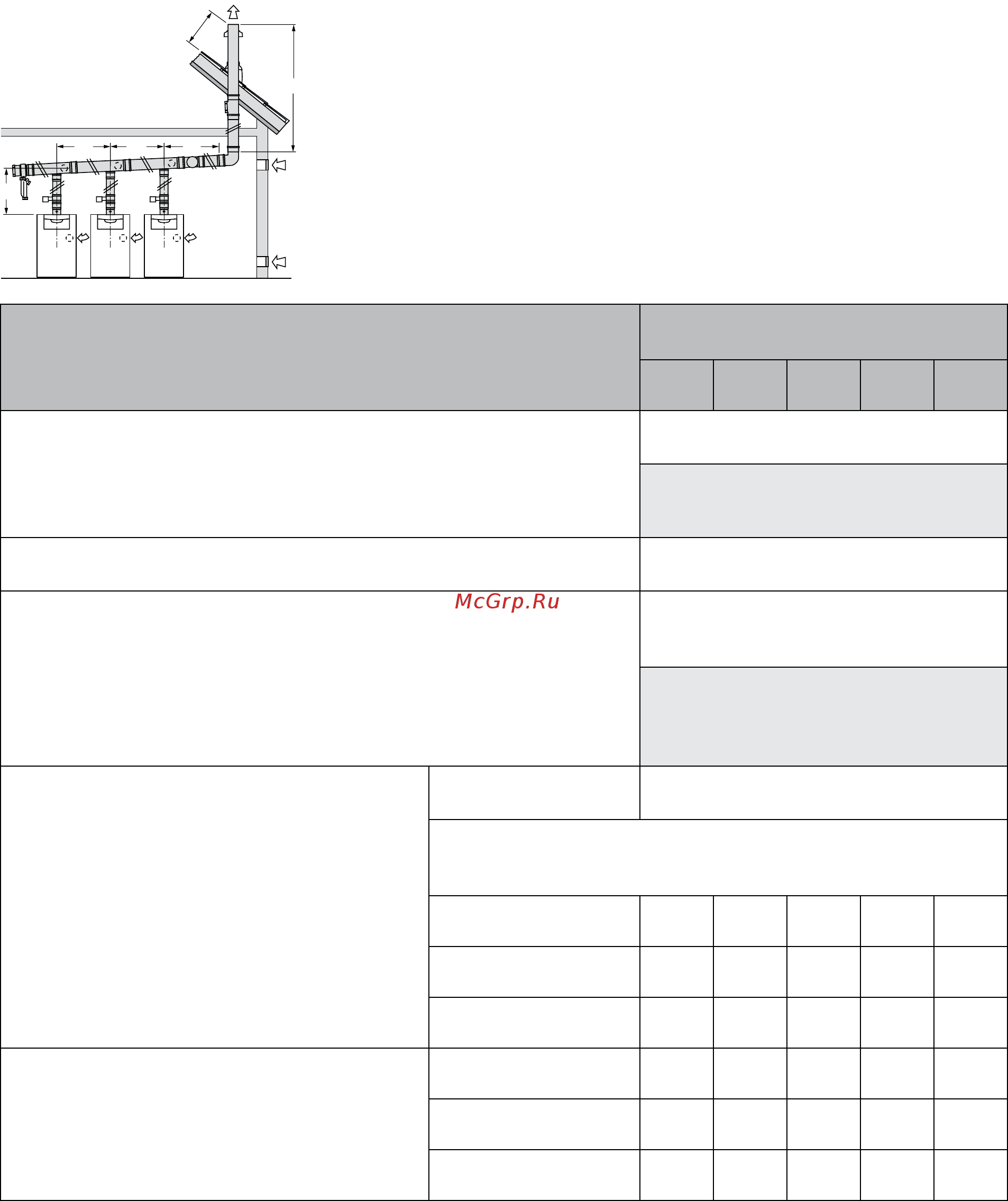

Максимальная длина труб L
1
, L
2
, L
3
, L
4
в метрах
ecoCRAFT VKK /3 R1
1206 1606 2006 2406 2806
L
1
максимальная длина между аппаратом и общей дымовой трубой
≤ 0,5 м + отвод
Для каждого аппарата обязателен
моторный клапан отходящих газов
L
2
максимальное расстояние между аппаратами
≤ 2,0 м
L
3
максимальное расстояние между аппаратом и вертикальным
отводом
≤ 3,0 м плюс 2х87 отвода (или 2х45
отвода) и один отвод
каждое следующее удлинение на 1 м или
каждый следующий отвод 87 снижает
высоту L
4
на 5 метров
2 котла в каскаде
L
4
(мм)* Максимальная высота L
4
в метрах
* (Диаметр соединительной трубы) Диаметр горизонтального и
вертикального участка системы дымоудаления
(160) 200 50 м 50 м - - -
(200) 200 - - 50 м 40 м 12 м
(200) 250 - - - 50 м 50 м
3 котла в каскаде
L
4
(160) 200 50 м 10 м - - -
(160) 250 - 50 м - - -
(200) 250 - - 50 м 37 м -
ecoCRAFT 806-2806/3-E R1
Каскадные системы дымоходов / воздуховодов
— Устье дымохода L4 должно возвышаться минимум на 0,4м над коньком или на
минимум 1,0м над поверхностью крыши
— Если проход через крышу должен возвышаться над поверхностью крыши
более 1,5 м, тогда проход через крышу снаружи должен быть дополнительно
закреплён
— Помещение котельной должно иметь приточную вентиляцию согласно
национальным стандартам и требованиям
— Каждый аппарат должен иметь обратный клапан отходящих газов
— В каскад устанавливаются только однотипные котлы одинаковой мощности
ВНИМАНИЕ! Обзор всех принадлежностей систем дымоудаления смотри в таблице на странице 294.
Окончательный подбор и монтаж осуществляется строго по актуальной инструкции систем дымоходов/
воздуховодов.
