![Vaillant ecoTEC plus VU 486/5-5 [188/331] Системы дымоходов воздуховодов](/img/pdf.png)
Vaillant ecoTEC plus VU 486/5-5 [188/331] Системы дымоходов воздуховодов
![Vaillant ecoTEC plus VU 486/5-5 [188/331] Системы дымоходов воздуховодов](/views2/1691373/page188/bgbc.png)
B
Ø80/125
Ø80/125
B
A
Ø60/100
Ø60/100
S
2
S
3
S
3
S
2
1

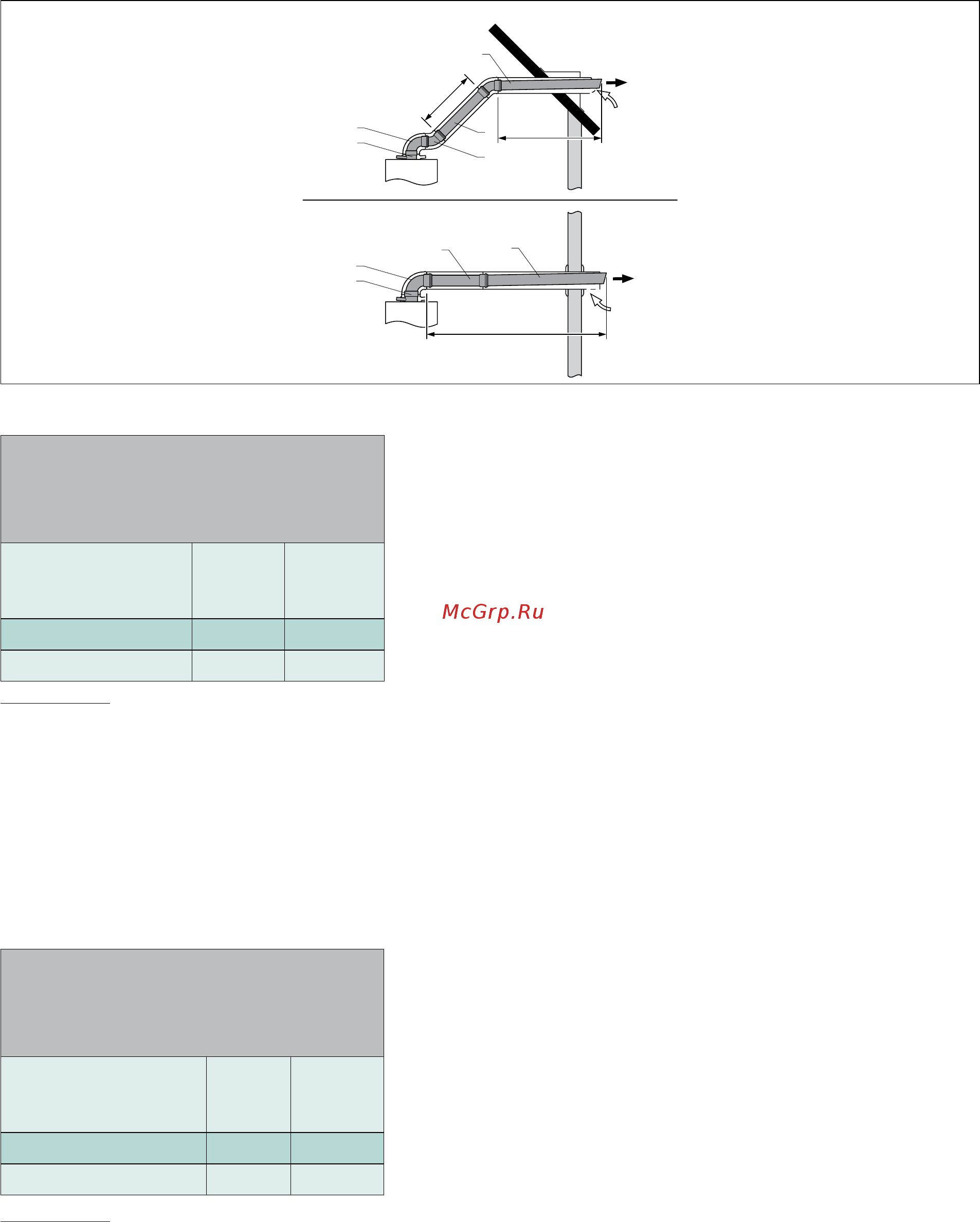

Система дымоходов/воздуховодов
60/100 мм
Артикул системы: 0020219516
Без забора воздуха из помещения
Аппараты (A+B)
max
[м]
Число
отводов
87°
VUW 18/24 AS/1-1 9 1
VUW 24/28 AS/1-1 9 1
ВНИМАНИЕ!
Каждое изменение направления системы
дымохода/воздуховода уменьшает указанную
максимальную длину труб:
– Каждый отвод 87° — на 1,0 м
– Каждый отвод 45° — на 0,5 м
Не более 5 метров в холодной зоне:
неотапливаемый участок помещения + оголовок
трубы.
ВНИМАНИЕ!
Каждое изменение направления системы
дымохода/воздуховода уменьшает указанную
максимальную длину труб:
– Каждый отвод 87° — на 2,5 м
– Каждый отвод 45° — на 1,0 м
- Ревизионный тройник - 2,5 м
Не более 5 метров в холодной зоне:
неотапливаемый участок помещения + оголовок
трубы
Принадлежности Заказной номер
S. Базовый комплект для горизонтального
прохода через стену 60 / 100 мм PP ..........................................................0020219516
1. Отвод 45 ° 60 / 100 мм РР (2 шт.) .......................................................................... 303911
2. Удлинительная труба 60 / 100 мм PP
0,5 м ...........................................................................................................................303902
1,0 м ............................................................................................................................303903
2,0 м ...........................................................................................................................303905
телескопическая ....................................................................................................303906
3. Труба 60 / 100 мм PP с ревизионным отверстием ..........................................303918
См. также другие Принадлежности для системы 60 / 100 мм РР
Принадлежности Заказной номер
S. Базовый комплект для горизонтального
прохода через стену 80 / 125 мм PP ..................................................................303209
2. Отвод 87 ° 80 / 125 мм PP
с ревизионным отверстием .................................................................................. 303217
3. Удлинительная труба 80 / 125 мм PP
0,5 м ...........................................................................................................................303202
1,0 м ............................................................................................................................ 303203
2,0 м ...........................................................................................................................303205
4. Разделяющее устройство 80 / 125 мм PP .......................................................... 303215
Адаптер 80/125 (не показан) ...................................................................0020147469*
* — обязательная принадлежность
Система дымоходов/воздуховодов
80/125 мм
Артикул системы: 303209
Без забора воздуха из помещения
Аппараты (A+B)
max
[м]
Число
отводов
87°
VUW 18/24 AS/1-1 16 -
VUW 24/28 AS/1-1 20 -
Системы дымоходов/воздуховодов
Горизонтальный проход через крышу для ecoTEC VUW intro
Максимальная эквивалентная длина, [м]
Максимальная эквивалентная длина, [м]
