Емкостные водонагреватели косвенного нагрева
uniSTOR VIH R 300, VIH R 400, VIH R 500

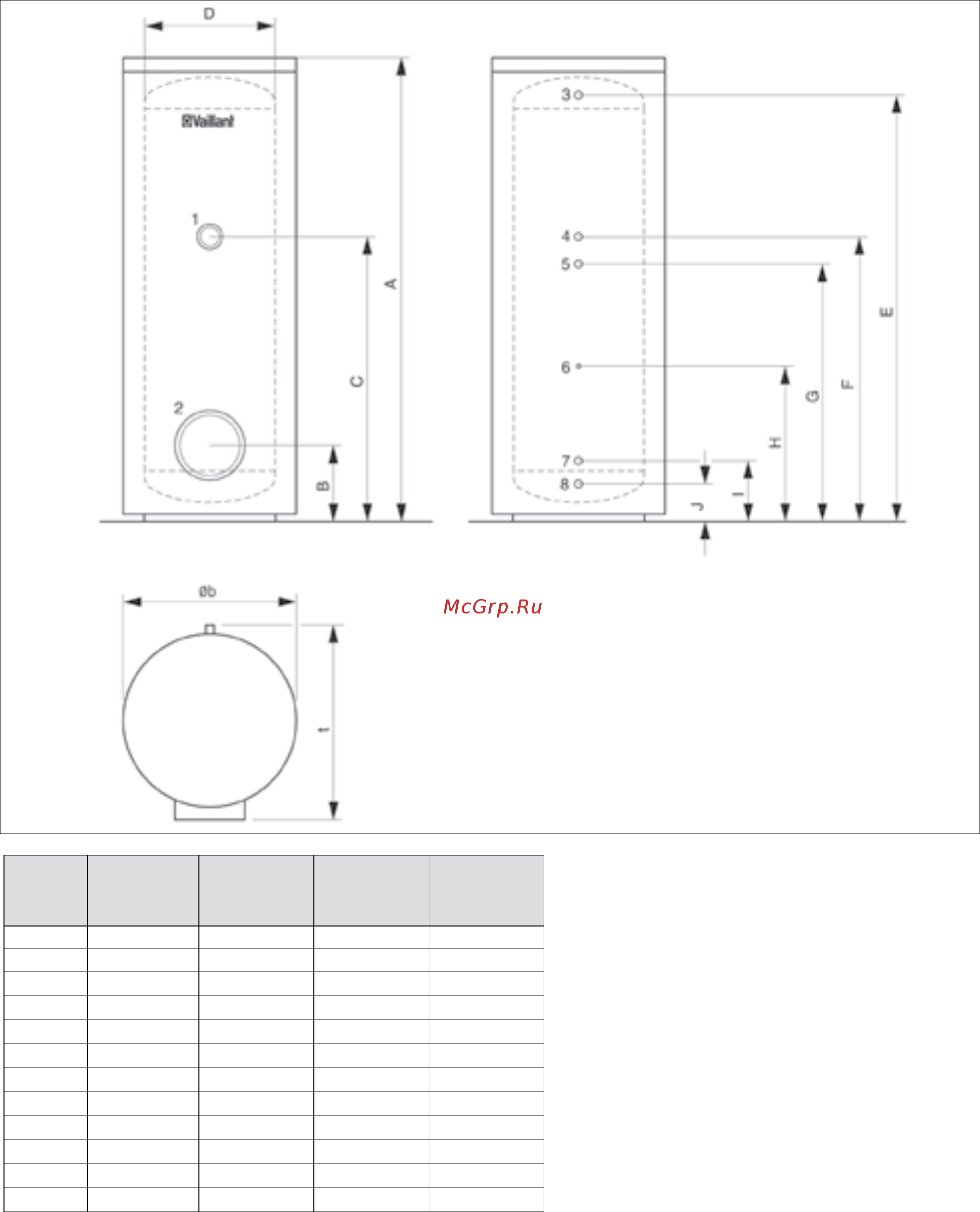

Пояснение
1 Место монтажа электронагревательного элемента (G1
1
/
2
”)
2 Ревизионное отверстие (Ø 120)
3 Штуцер горячей воды (R 1”)
4 Штуцер циркуляционной линии (R
3
/
4
”
)
5 Подающая линия системы отопления (R 1”)
6 Гильза погружного датчика нагрева (Ø 12)
7 Обратная линия системы отопления (R 1”)
8 Штуцер холодной воды (R 1”)
Размер Единица
измерения
VIH R 300 VIH R 400 VIH R 500
A мм 1775 1470 1175
B мм 279 308 308
C мм 1086 862,5 1062,5
D мм 500 650 650
E мм 1632 1301 1601
F мм 1086 862,5 1062,5
G мм 981 760 960
H мм 581 510 610
I мм 216 245 245
J мм 130 159 159
b мм 660 810 810
t мм 725 875 875
