117
Настенные котлы ecoCOMPACT/4 VSC
Гидравлическая схема. multiMATIC VRC 700/6. Пример 1
№ Наименование Кол.
Заказной номер/
примечание
1 ecoCOMPACT/4 VSC 1 см. каталог
3 Циркуляционный насос теплогенератора 1 встроен в котёл
3e Насос рециркуляции ГВС 1 в составе 0020170503
5 Накопитель горячей воды моновалентный / 1 см. каталог
8c Группа безопасности питьевой воды 1 в составе 0020170493
8d Группа безопасности отопления 1 в составе 0020170493
8e
Мембранный расширительный бак
отопления
1
встроен в котёл
(15 литров)
8f
Мембранный расширительный бак питьевой
воды
1 заказывается отдельно
9a
Вентиль независимой регулировки
температуры в помещениях (термостатич./
электроприв.)
x заказывается отдельно
9h Кран заполнения и опорожнения 1 в составе 8с
9j Колпачковый вентиль x заказывается отдельно
10c Обратный клапан x
заказывается отдельно /
или в комплекте
12 Регулятор системы VRC 700/6 1 0020171319
12m Датчик температуры наружного воздуха 1
в составе
VRC 700/6
12q VR 920 коммутационный модуль 1 0020252924
13
1
Устройство нейтрализаии конденсата без
насоса
* 009730
13
2
Перекачивающий насос конденсата
(до 360 кВт)
* 301368
13
3
Перекачивающий насос конденсата
ecoLEVEL (до 45 кВт)
* 306287
13
4
Устройство нейтрализации конденсата с
насосом (до 200 кВт)
* 301374
13
5
Устройство нейтрализации конденсата с
насосом (до 360 кВт)
* 0020106190
1)
, * подбирается по проекту котельной
Описание системы
– Газовый настенный отопительный аппа-
рат ecoCOMPACT/4 VSC
– Прямое подключение отопительного кон-
тура
– один прямой контур отопления без сме-
сителя
– Автоматический регулятор отопления
multiMATIC VRC 700/6
– Приготовление горячей воды:
встроенный емкостный водонагреватель
Указания
по проектированию
– Представленная схема системы ото-
пления применяется в случае прямо-
го подключения 1-го контура отопления к
отопительному аппарату. Насос котла обе-
спечивает циркуляцию теплоносителя в
системе отопления.
– Следует проверить соотношение рабочих
характеристик насоса и системы отопле-
ния для определения работоспособности
– Погодозависимое регулирование тем-
пературы в помещении, регулятор
multiMATIC 700/6
– Для организации лини рециркуляции ГВС
предлагается принадлежность: комплект
рекциркуляции, арт. 0020170503
– Для обвязки котла с системой предлагает-
ся использовать присоединительный ком-
плект 0020170493, содержащий в своем
составе группы безопасности воды и ото-
пления
– При более высоком давлении холодной
воды в водопроводе (5,6 до 16 бар) следу-
ет предусмотреть редуктор давления
– Встроенный расширительный бак ото-
пления составляет 15 л
– При проектировании системы отопления
необходимо определить требуемый объём
расширительного бака
– на систему ГВС используется сторонний
расширительный бак
– подберите комплектацию системы дымо-
ходов/воздуховодов, исходя из архитекту-
ры здания, местоположения котельной и
максимальной эквивалентной длины вы-
бранного варианта системы (см. «систе-
мы дымоходов/воздуховодов»)
– Нейтрализация конденсата осущест-
вляется через линию слива конденасата
в нейтрализатор, заполненный реагентом.
Далее PH-нейтральный раствор удаляет-
ся в канализацию. Нейтрализация конден-
сата обязательна для замкнутых систем
канализации — септиков. В ассортименте
Vaillant есть модели нейтрализаторов кон-
денсата с перекачивающим насосом и без
него. Модель с насосом необходима в тех

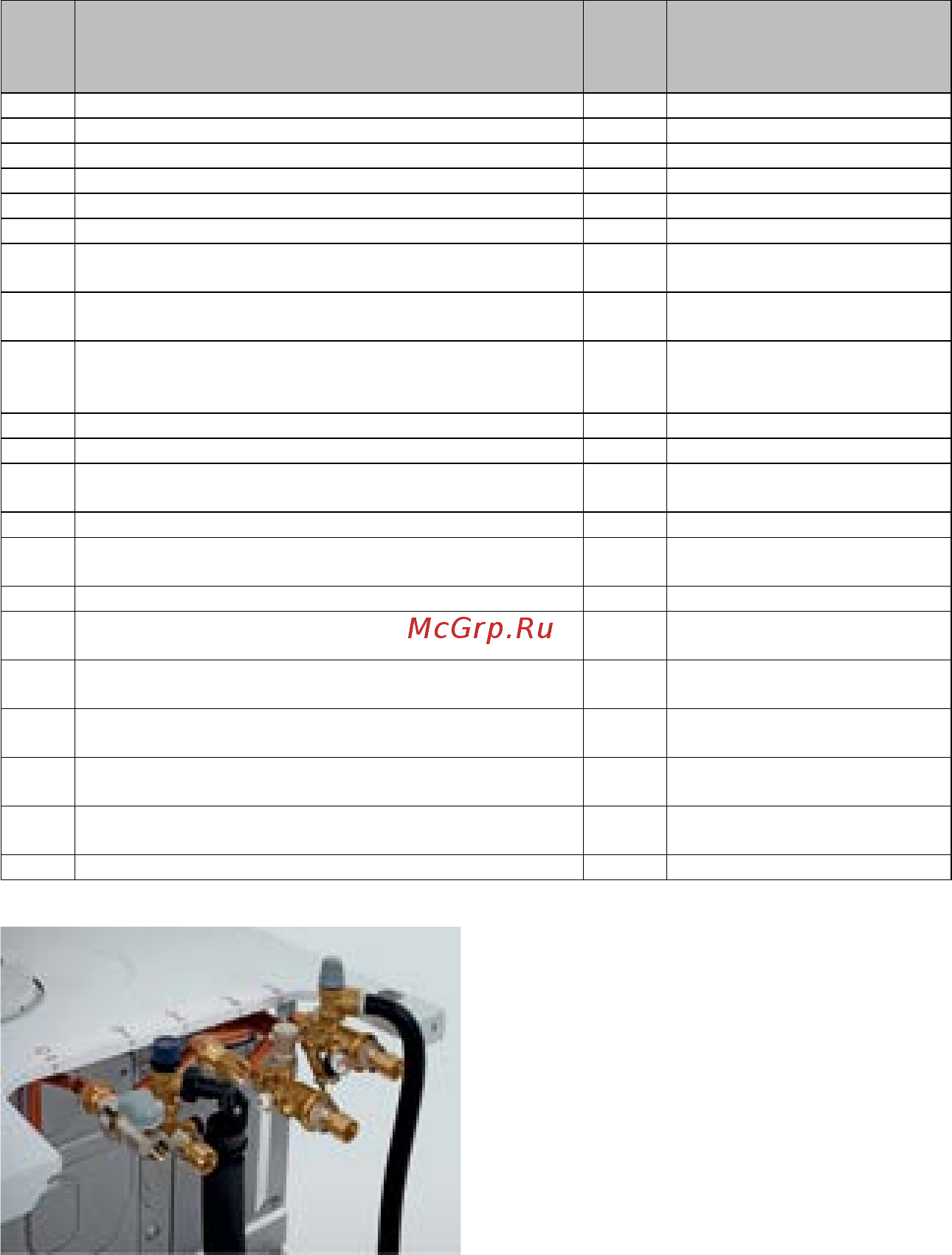

присоединительный комплект
0020170493
случаях, когда уровень слива в канализа-
цию расположен выше уровня котла и тре-
буется перекачка кондесата. Устройство
нейтрализации без насоса использует-
ся, когда конденсат самотёком удаляет-
ся в канализацию. Из ассортимента при-
надлежностей Vaillant для перекачивания
конденсата применяются насосы различ-
ной производительности. Для установок
до 45 кВт применяется насос ecoLEVEL.
