109
Настенные газовые котлы ecoTEC plus 806 - 1206/5-5
ВНИМАНИЕ!
Для получения необходимого перечня оригинальных монтажных и гидравличе-
ских принадлежностей при создании каскадных установок из группы котлов
ecoTEC plus 80-120 кВт Вам нужно обратиться в ООО «Вайлант Груп Рус».

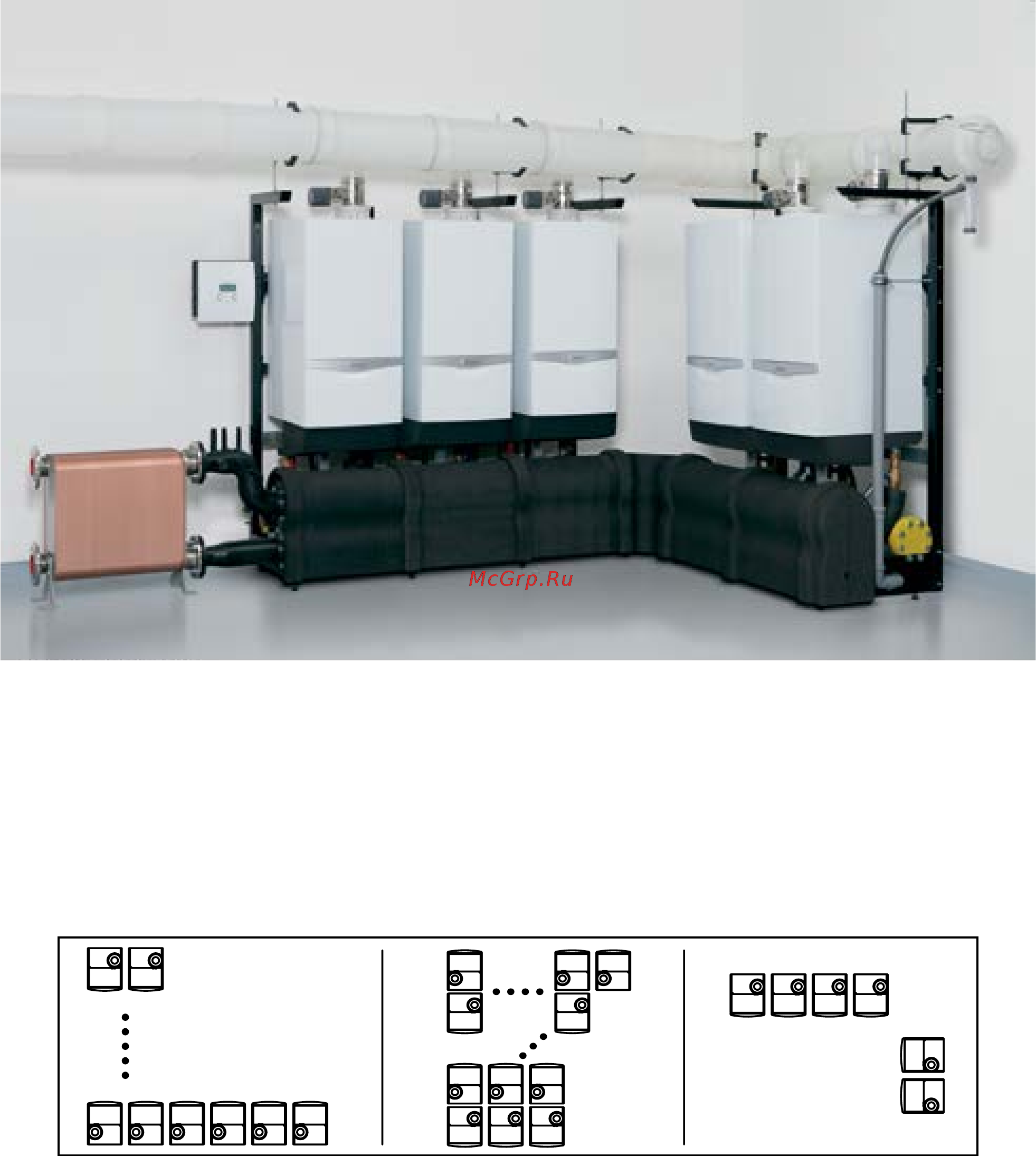

Новые настенные кондесационные котлы Vailant ecoTEC plus большой мощности в диапазоне от 80 до 120 кВт
позволяют формировать в том числе и каскадные котёльные с индивидуальным гибким подходом к каждой за-
даче, предлагая варианты расположения оборудования «в линию», «спина к спине», или «угловой» (как по-
казано на изображении).
Это позволяет наиболее эффективно использовать помещение котёльной, одновременно создавая и эстетиче-
ски элегантную и технически согласованную компоновку оборудования. Результатом такого подхода становят-
ся правильные условия эсплуатации и удобное техническое обслуживание, и, как следствие, долговоременная
и надёжная работа всей системы.
Варианты расположения котлов в каскаде
в линию спина к спине в угол
