93
3
1
1
1
3с
3b
Burner OFF
~230 V
канализация
канализация
13
2
4м
13
3
4м
13
4
2м
13
5
2м
0,0
реагент
реагент
13
1
13
4,5
ВНИМАНИЕ!
Представленная схема является принципиальной! Она не заменяет профессионального проектирования!
Трехжильная проводка (L, N, PE), сете-
вое напряжение переменного тока 230В.
К примеру, для подключения насоса или
котла.
Четырехжильная проводка (L1, L2, N, PE),
сетевое напряжение переменного тока
230В. К примеру, для подключения мото-
ра смесителя.
4
Двухжильная низковольтная электриче-
ская проводка для подключения датчиков
и шины eBUS.
3
2
Символы электрических
соединений

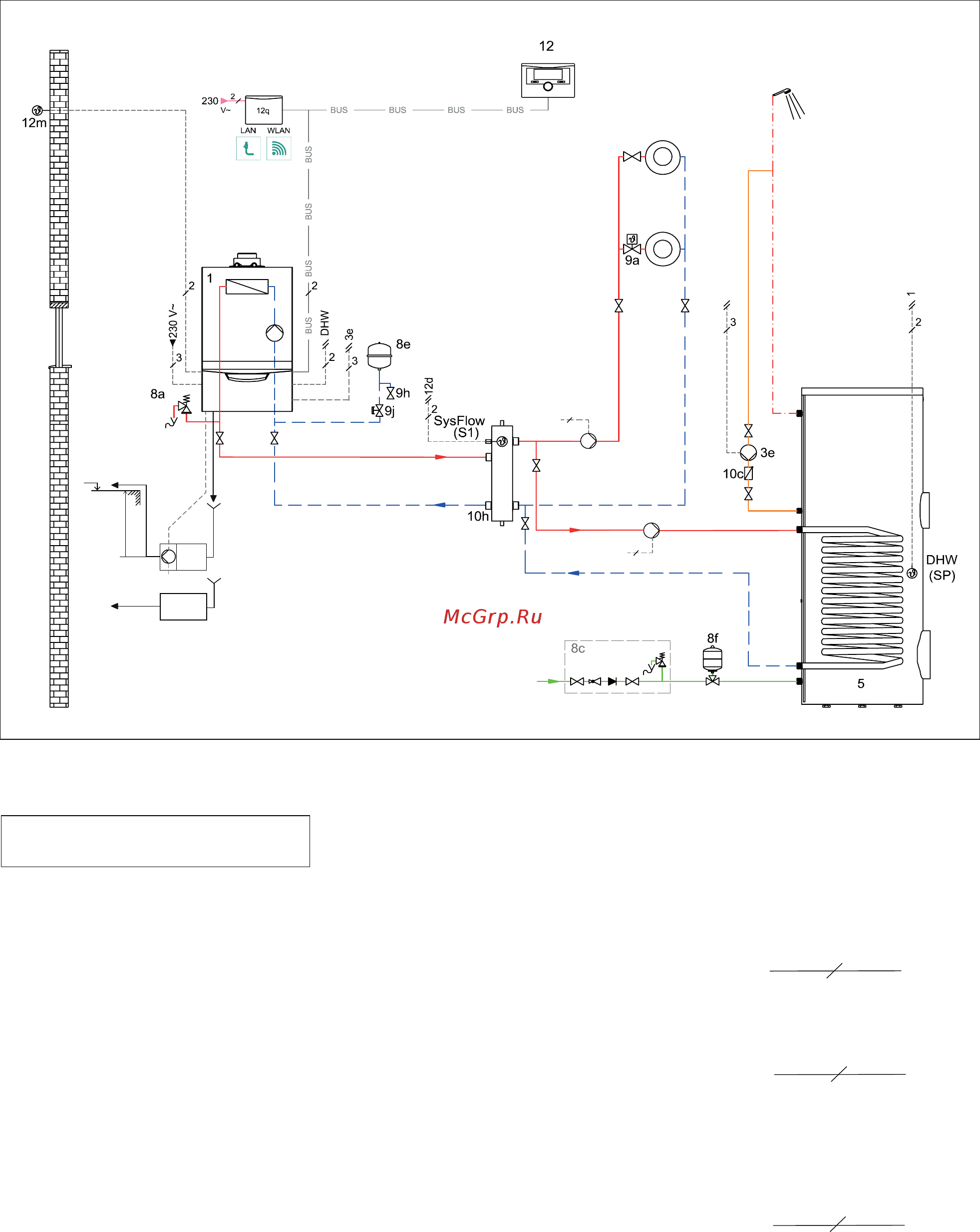

1 Теплогенератор (ecoTEC plus VU ОЕ 486/5-5, 656/5-5)
3 Циркуляционный насос теплогенератора
3b Насос отопления
3с Насос загрузки водонагревателя
3e Насос рециркуляции ГВС
5 Накопитель горячей воды моновалентный
8c Группа безопасности питьевой воды
8e Мембранный расширительный бак отопления
8f Мембранный расширительный бак питьевой воды
9a Вентиль независимой регулировки температуры в помещениях
(термостатич./электроприв.)
9h Кран заполнения и опорожнения
9j Колпачковый вентиль
10c Обратный клапан
10h Гидравлический разделитель
12 Регулятор системы
12m Датчик температуры наружного воздуха
12q Коммутационный модуль
13 Нейтрализатор кондесата
Настенные газовые котлы ecoTEC plus 486/5, 656/5
Гидравлическая схема. multiMATIC VRC 700/6. Пример 1
Cхема системы: 1
