206

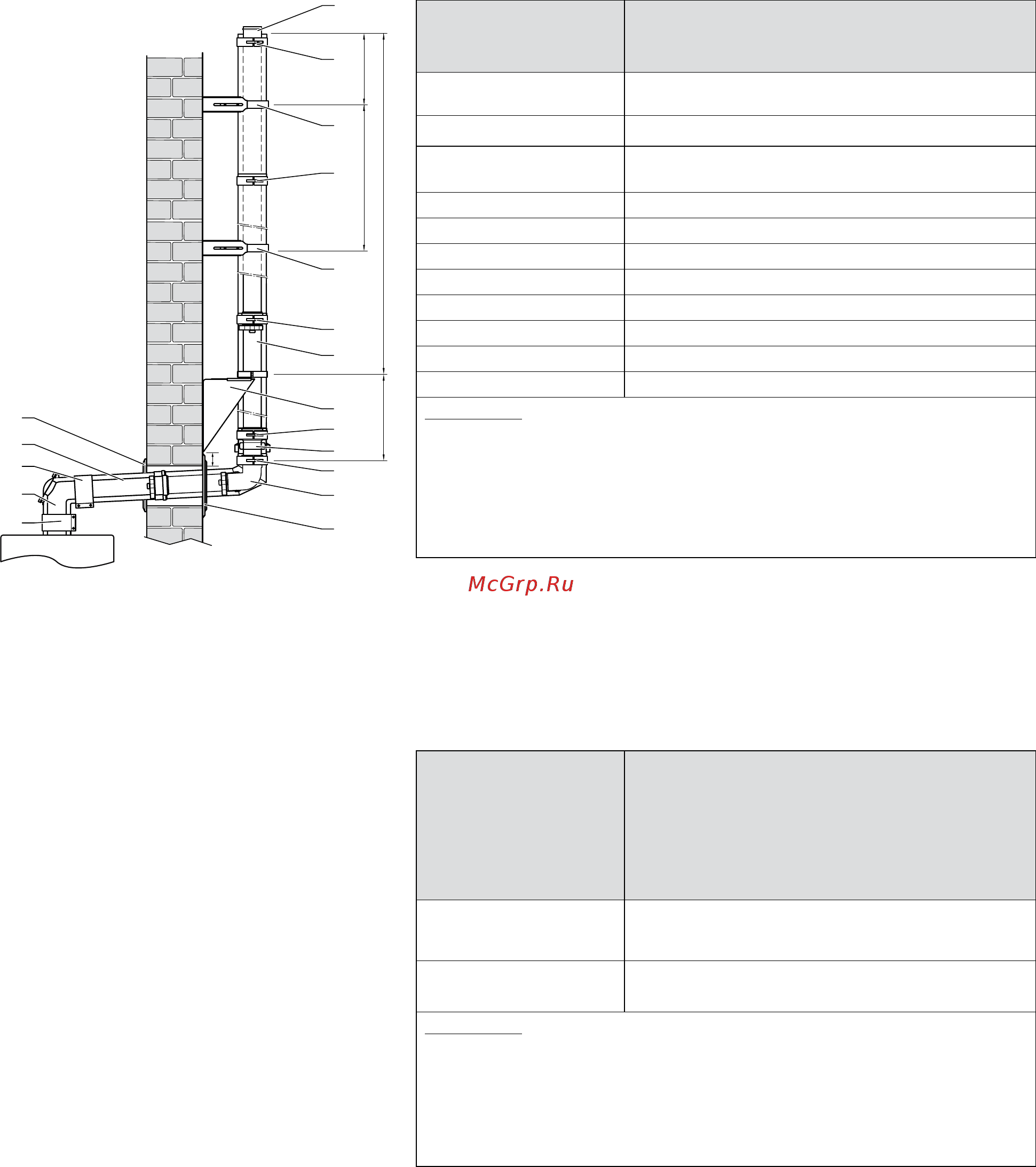

Коаксиальная система дымохода/воздуховода ∅80/125 для прокладки по фасаду
здания для котлов ecoTEC pro/plus
1
2
2
3
3
2
2
2
4
5
6
7
9
9
10
11
12
8
A
B
C
D
E
Пояснение:
1. Элемент устья
2. Хомут воздуховода
3. Кронштейн на наружной стене
4. Удлинитель
5. Настенный кронштейн на наружной стене
6. Воздухозаборник
7. Отвод прохода через стену
8. Наружная декоративная манжета,
раздельная
9. Внутренний хомут воздуховода
10. Тройник с ревизионным отверстием
11. Внутренний удлинитель
12. Внутренняя декоративная манжета
Тип аппарата
ecoTEC plus
Максимальная эквивалентная
длина прямых труб, Lэкв., [м]
ecoTEC plus 486/5-5 22,0 м плюс 3 отвода 87° и
отвод с опорной консолью
ecoTEC plus 656/5-5 22,0 м плюс 3 отвода 87° и
отвод с опорной консолью
ВНИМАНИЕ!
Каждое изменение направления системы дымохода/воздуховода уменьша-
ет указанную максимальную длину труб Lэкв. :
Каждый отвод 87° - на 2,5м
Каждый отвод 45° - на 1,0 м
За тройник 87° с ревизионным отверстием - на 2,5 м
ВНИМАНИЕ!
Монтаж производить согласно соответствующей
инструкции по монтажу систем дымоходов/воз-
духоводов!
A: макс. 2 м (вертикальное расстояние между отводом прохода через стену и
стенным кронштейном)
B: максимальная длина труб на фасаде (см. таблицу)
C: макс. 2 м (расстояние между стенными кронштейнами)
D: макс. 1,5 м (макс. высота над последним стенным кронштейном)
Е: мин. 50 мм (расстояние между отверстием в стене и консолью на наружной
стене)
Тип аппарата
ecoTEC pro/plus
Максимальная эквивалентная
длина труб, Lэкв., [м]
VUW INT IV 236/5-3 20,5 + отвод с опорной консолью
VUW INT IV 286/5-3 27,5 + отвод с опорной консолью
VUW INT IV 346/5-3 29,5 + отвод с опорной консолью
VU INT IV 166/5-5 17,5 + отвод с опорной консолью
VU INT IV 246/5-5 20,5 + отвод с опорной консолью
VU INT IV 306/5-5 27,5 + отвод с опорной консолью
VU INT IV 346/5-5 29,5 + отвод с опорной консолью
VU INT IV 386/5-5 28,5 + отвод с опорной консолью
VUW INT IV 246/5-5 20,5 + отвод с опорной консолью
VUW INT IV 306/5-5 27,5 + отвод с опорной консолью
VUW INT IV 346/5-5 29,5 + отвод с опорной консолью
ВНИМАНИЕ!
Каждое изменение направления системы дымохода/воздуховода уменьша-
ет указанную максимальную длину труб Lэкв. :
Каждый отвод 87° - на 2,5м
Каждый отвод 45° - на 1,0 м
За тройник 87° с ревизионным отверстием - на 2,5 м
