147
3c
3c
3e
12d
1
(S5)
(12d)
Burner OFF
~230 V
канализация
канализация
13
2
4м
13
3
4м
13
4
2м
13
5
2м
0,0
реагент
реагент
13
1
13
4,5
Четырехжильная проводка (L1, L2,
N, PE), сетевое напряжение пере-
менного тока 230В. К примеру, для
подключения мотора смесителя.
Трехжильная проводка (L, N, PE),
сетевое напряжение переменного
тока 230В. К примеру, для подклю-
чения насоса или котла.
4
Двухжильная низковольтная элек-
трическая проводка для подключе-
ния датчиков и шины eBUS.
3
2
Символы электрических
соединений
ВНИМАНИЕ!
Представленная схема является принципиальной!
Она не заменяет профессионального проектирования!
1 Теплогенератор
3 Циркуляционный насос теплогенератора
3e Насос рециркуляции ГВС
3f Насос системы отопления
3с Насос загрузки водонагревателя
5 Накопитель горячей воды моновалентный VIH R
7j Насосная группа отопления
8b Предохранительный клапан питьевой воды
8c Группа безопасности питьевой воды
8d Группа безопасности котла
8e Мембранный расширительный бак отопления
8f Мембранный расширительный бак питьевой воды
9a Вентиль независимой регулировки температуры в помещениях
(термостатич./электроприв.)
9c Балансировочный вентиль
9h Кран заполнения и опорожнения
9j Колпачковый вентиль
9k 3-ходовой смеситель
10c Обратный клапан
10e Грязевой фильтр с магнитным уловителем
12 Регулятор системы
12a Устройство дистанционного управления
12с Модуль VR 40 (2 из 7)
12d Расширительный/смесительный модуль
12k Ограничительный термостат
12m Датчик температуры наружного воздуха
12q Коммутационный модуль
13 Нейтрализатор конденсата
Напольные газовые котлы ecoVIT/5 VKK

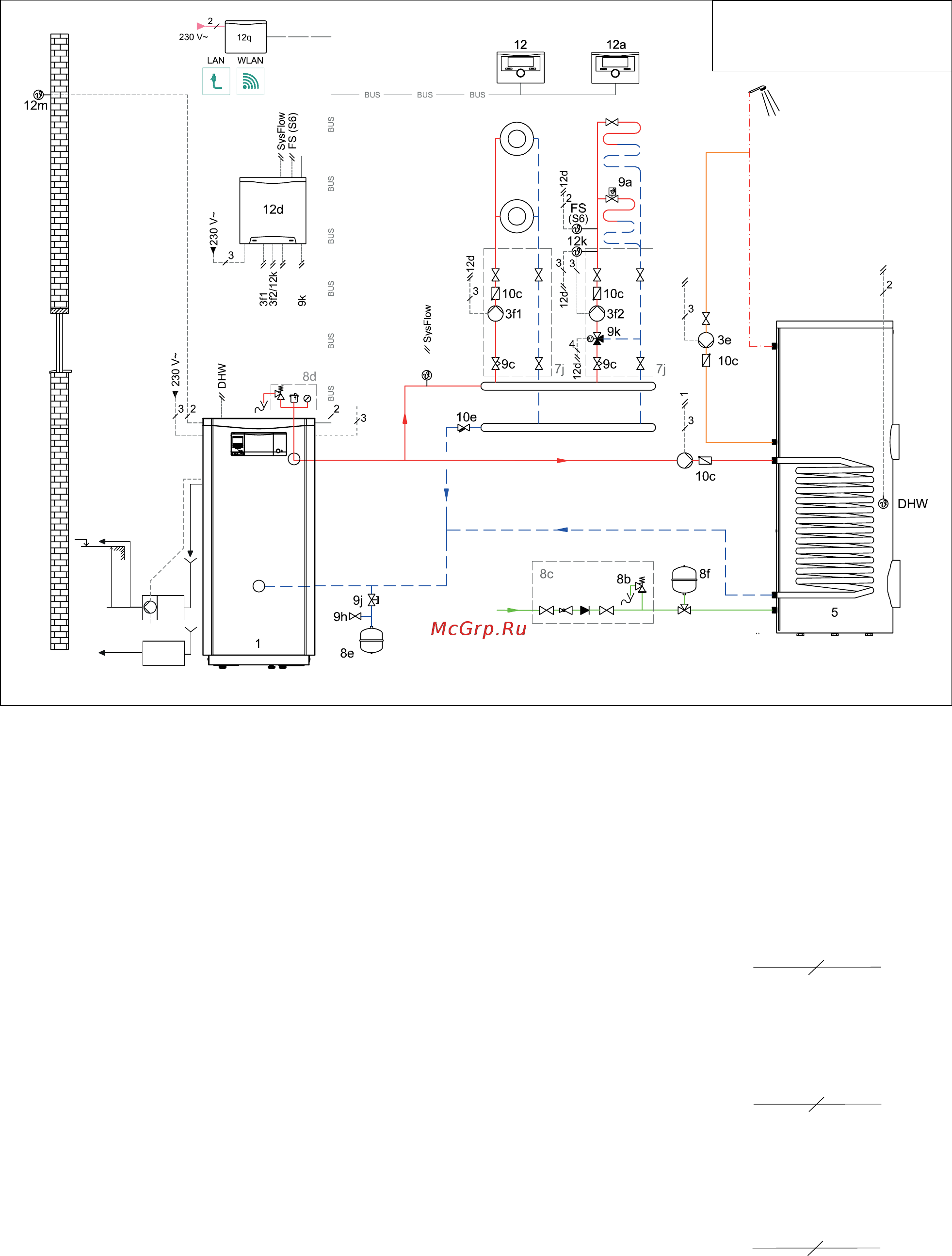

Гидравлическая схема. calorMATIC VRC 700/6. Пример 2
Схема системы: 1
Конфигурация VR70: 1
