FRANÇAIS
18

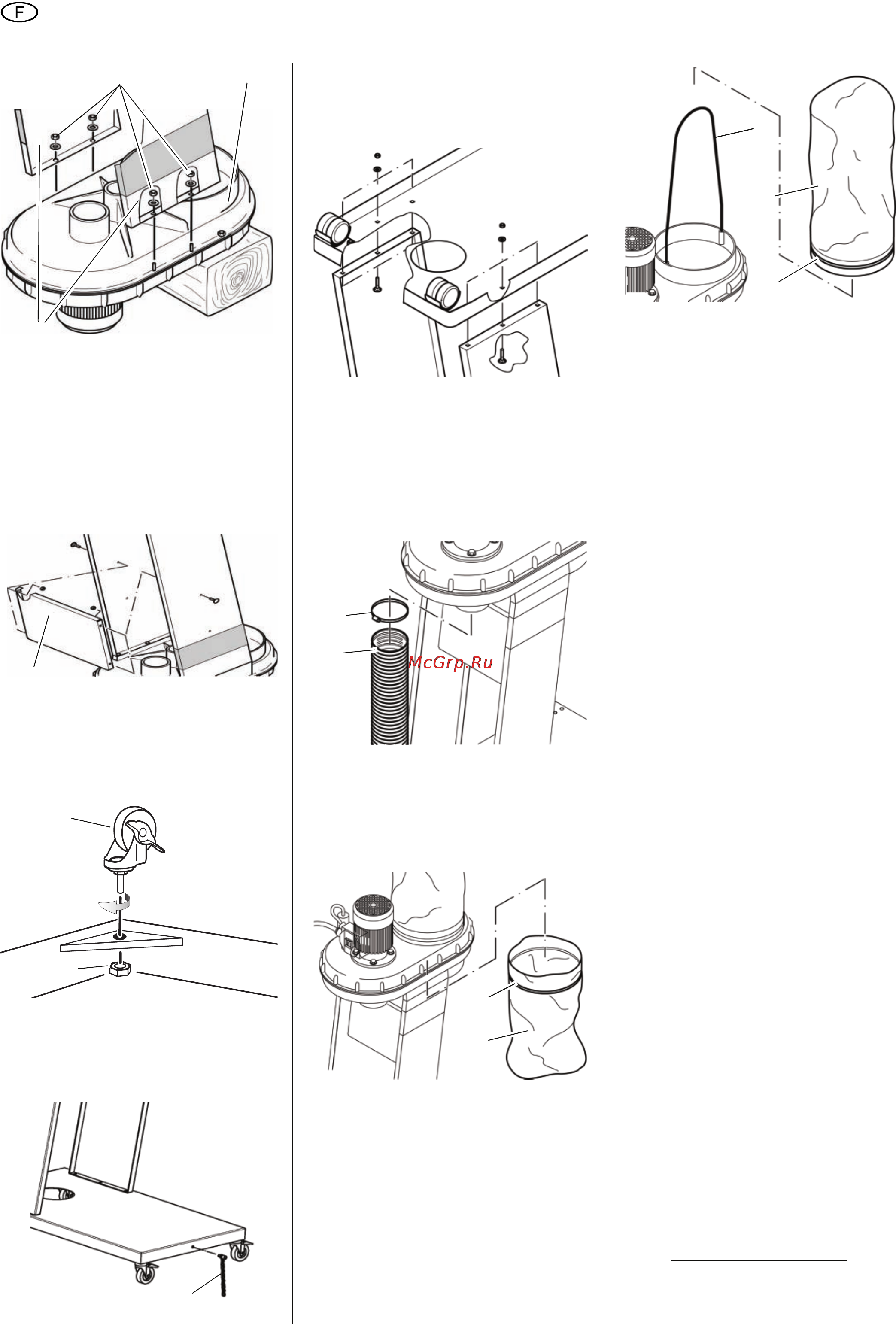

2. Desserrer les deux écrous hexago-
naux et les rondelles (9) des deux
côtés du boîtier du ventilateur. Faire
passer les deux tôles latérales (8),
autocollant vers l'extérieur, sur les
vis. Fixer les tôles latérales sur le
boîtier du ventilateur avec les
écrous et les rondelles.
3. Monter la tôle transversale (10)
entre les tôles latérales avec des vis
à tête ronde plates et des écrous à
bride à six pans.
.
4. Visser une roulette de guidage (11)
à chaque coin de la tôle de fond.
Bloquer la roulette de guidage avec
un écrou hexagonal (12).
5. Visser la chaîne de mise à la
terre (13) sur la tôle de fond. Blo-
quer la chaîne de mise à la terre
avec un écrou à bride à six pans.
6. Placer la tôle de fond prémontée
sur les tôles latérales et la monter
avec des vis rondes plates et des
écrous à bride à six pans. Puis véri-
fier que toutes les vis sont bien ser-
rées et placer l'appareil avec les
roulettes sur le sol.
7. Enficher le collier de serrage (14) à
l'extrémité du tuyau d'aspiration (15)
et le pousser sur la buse d'aspira-
tion sous le moteur électrique. Ser-
rer le collier de serrage.
8. Coincer le sac collecteur de co-
peaux sous l'ouverture de collecte
des copeaux. Monter un sac suffi-
samment long et large (16) (par
exemple 600 × 900 mm) avec
bande de serrage (17) et le tendre.
9. Ficher la tige ronde (18) dans les
deux alésages sur le bord de l'ou-
verture supérieure du sac à co-
peaux. Enfiler l'anneau tendeur (20)
à travers le guidage cousu dans le
sac à copeaux (19). Placer le sac à
copeaux au-dessus de l'ouverture
qui lui est destinée. Tendre l'anneau
tendeur.
4.1 Raccordement au réseau
BDanger ! Courant électrique
• N'utilisez l'appareil que dans un en-
vironnement sec.
• Ne branchez l'appareil qu'à une
source électrique répondant aux
exigences suivantes (voir aussi "Ca-
ractéristiques techniques") :
– prise de courant installée, mise à
la terre et contrôlée de manière
réglementaire ;
– prise de courant protégée par un
fusible 10 A (à action retardée) ;
– la tension et la fréquence du sec-
teur doivent correspondre à
celles indiquées sur la plaque si-
gnalétique de l'appareil ;
– Protection par fusibles avec un
disjoncteur à courant de défaut
de 30 mA.
• N'utilisez que des câbles de ral-
longe résistants à l'huile de qualité
H07 RN-F. La section de ligne doit
être de 1,0 mm
2
au moins. Protégez
le câble secteur de la chaleur, des
liquides agressifs et des arêtes tran-
chantes.
• Posez le câble secteur de telle sorte
qu'il ne gêne pas le travail et ne
puisse pas être endommagé.
• Ne tirez pas sur le câble pour dé-
brancher la fiche.
7
8
9
10
11
12
13
14
15
16
17
18
19
20
