DEUTSCH
6

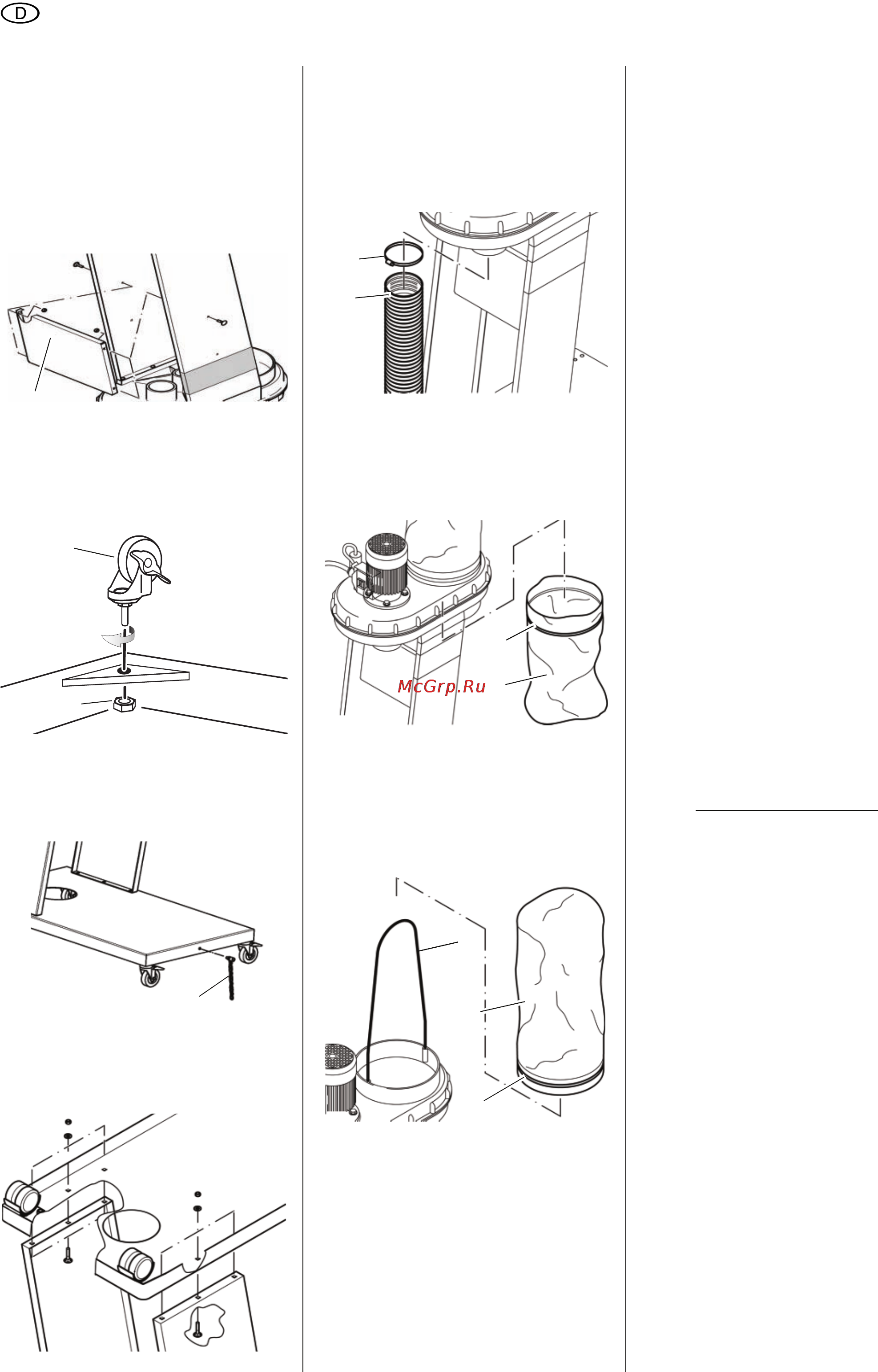

2. Die beiden Sechskantmuttern und
Unterlegscheiben (9) auf beiden
Seiten des Ventilatorgehäuses lö-
sen. Die beiden Seitenbleche (8)
mit dem Aufkleber nach außen über
die Schrauben führen. Seitenble-
che mit den Muttern und Unterleg-
scheiben am Ventilatorgehäuse be-
festigen.
3. Querblech (10) mit Flachrundkopf-
schrauben und Sechskantflansch-
muttern zwischen den Seitenble-
chen montieren.
.
4. Je eine Lenkrolle (11) an den Ecken
des Bodenblechs anschrauben.
Lenkrolle mit Sechskantmutter (12)
sichern.
5. Erdungskette (13) in das Boden-
blech einschrauben. Erdungskette
mit Sechskantflanschmutter sichern.
6. Vormontiertes Bodenblech auf die
Seitenbleche auflegen und mit
Flachrundschrauben und Sechs-
kantflanschmuttern montieren. An-
schließend alle Schrauben auf fes-
ten Sitz prüfen und das Gerät mit
den Rollen auf den Boden stellen.
7. Schlauchschelle (14) auf das Ende
des Saugschlauches (15) aufste-
cken und so auf den Saugstutzen
unterhalb des Elektromotors schie-
ben. Schlauchschelle festziehen.
8. Späneauffangsack unter Späne-
fangöffnung klemmen. Ausreichend
langen und breiten Späneauf-
fangsack (16) (z. B. 600 × 900 mm)
mit Spannband (17) aufziehen und
festspannen.
9. Rundstab (18) in die zwei Bohrun-
gen im Rand der oberen Staubsack-
öffnung stecken. Spannring (20)
durch die eingenähte Führung im
Staubsack (19) fädeln. Staubsack
über die Staubsacköffnung stülpen.
Spannring festspannen.
4.1 Netzanschluss
BGefahr! Elektrische Spannung
• Setzen Sie das Gerät nur in trocke-
ner Umgebung ein.
• Betreiben Sie das Gerät nur an ei-
ner Stromquelle, die folgende Anfor-
derungen erfüllt (siehe auch "Tech-
nische Daten"):
– Steckdosen vorschriftsmäßig ins-
talliert, geerdet und geprüft;
– Steckdose mit einer 10-A-Siche-
rung (träge) abgesichert;
– Netzspannung und -Frequenz
müssen mit den auf dem Typen-
schild des Gerätes angegebenen
Daten übereinstimmen;
– Absicherung mit einem FI-Schal-
ter mit einem Fehlerstrom von
30 mA.
• Verwenden Sie nur ölfeste Verlän-
gerungskabel der Qualität H07 RN-
F. Der Leitungsquerschnitt muss
mindestens 1,0 mm
2
betragen.
Schützen Sie Netzkabel vor Hitze,
aggressiven Flüssigkeiten und
scharfen Kanten.
• Verlegen Sie Netzkabel so, dass sie
beim Arbeiten nicht stören und nicht
beschädigt werden können.
• Ziehen Sie den Netzstecker nicht
am Netzkabel aus der Steckdose.
4.2 Statische Aufladung
Das gesamte Absaugsystem des Gerä-
tes ist aus nicht elektrisch leitfähigen
Komponenten aufgebaut. Wird der Ab-
saugschlauch an elektrisch leitfähigen
Teilen angeschlossen (z.B. metallische
Absaughauben oder Absaugrohre), so
müssen diese zusätzlich zur Ableitung
evtl. auftretender elektrostatischer
Energie geerdet werden.
Am Gerät dürfen keine Kunststoffteile
durch Metallteile ersetzt werden. Insbe-
sondere der Absaugschlauch darf keine
Metallspirale aufweisen. Kleine metalli-
sche Teile wie Schrauben und
Schlauchschellen sind in diesem Zu-
sammenhang unbedenklich.
Verwenden Sie unbedingt Original-Er-
satzteile. Diese Ersatzteile sind für das
Gerät ausgelegt.
10
11
12
13
14
15
16
17
18
19
20
