2 Описание изделия
Руководство по монтажу и эксплуатации
10
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
m Подключение трубопровода (газопровода) для
хладагента
n Шаровой кран (контур отопителя)
o Кран KFE (контур отопителя)
p Датчик температуры накопительного бака
q Подключение мембранного расширительного бака
r Корпус контроллера
s, t Ручные клапаны выпуска воздуха
3UVB1 3-ходовой клапан смены режима (контур внутреннего
теплогенератора)
3UV DHW 3-ходовой клапан смены режима (горячая вода/
отопление)
DS Датчик давления
FLS Датчик расхода
t
R
Датчик температуры возвратной воды
t
V,BH
Датчик температуры подачи вспомогательного
нагревателя

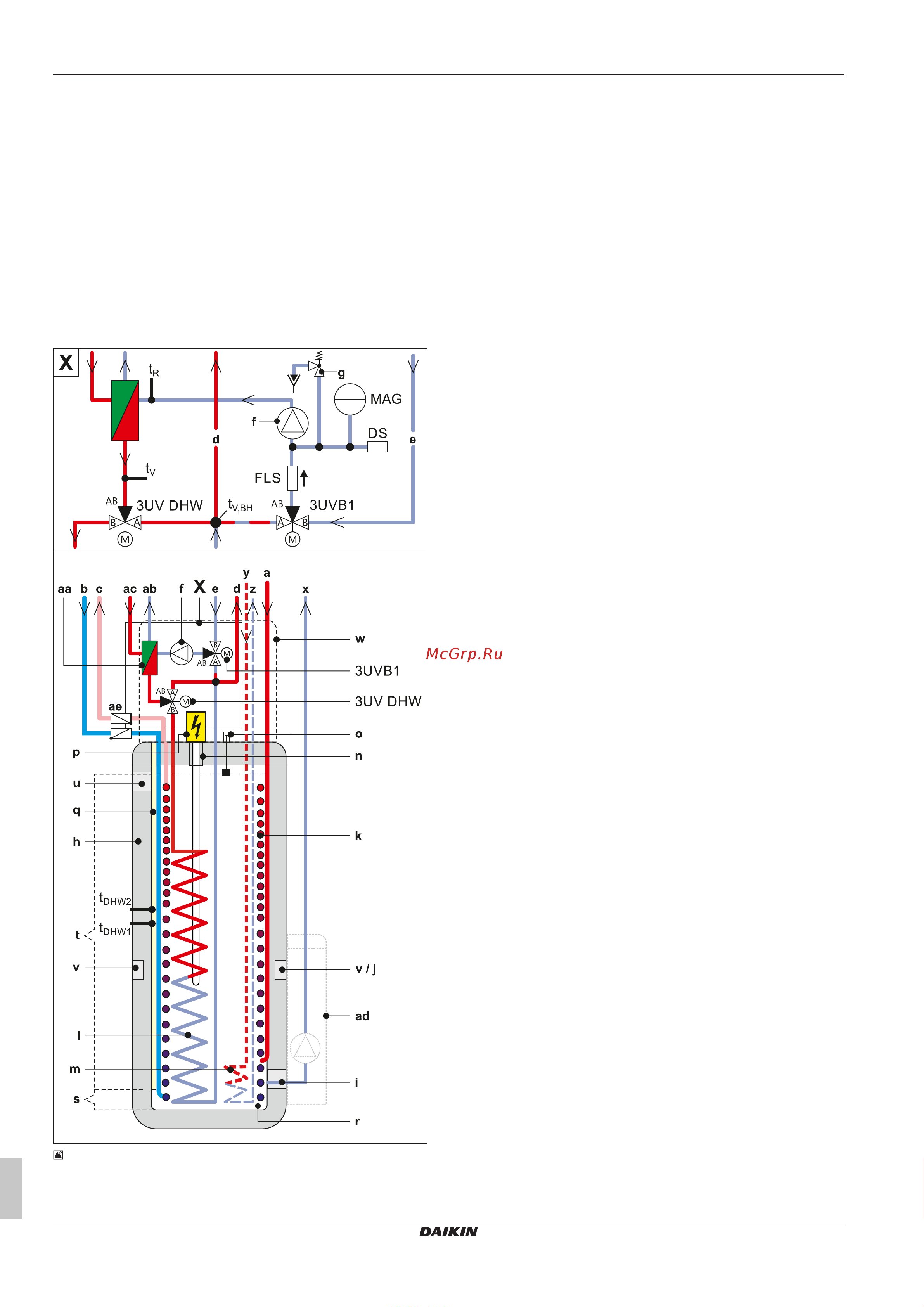

Внутреннее устройство …04P30D…/…08P30D…
2‒3 Структура и составные части: внутреннее
устройство ...04P30D…/...08P30D… (Biv)
a Подача гелиосистемы
b Соединение холодной воды
c Горячая вода
d Подающая линия системы отопления
e Обратная линия системы отопления
f Циркуляционный насос
g Предохранительный клапан сброса давления
h Накопительный бак (корпус с двойными стенками из
полипропилена с теплоизоляцией из жесткого
полиуретана)
i Патрубок для залива и слива или подключение
обратной линии гелиосистемы
j Крепление для контроллера гелиосистемы или ручка
k Теплообменник (нержавеющая сталь) для нагрева
питьевой воды
l Теплообменник (нержавеющая сталь) для загрузки
бака или поддержки системы отопления
m Теплообменник Biv (нержавеющая сталь) для
загрузки бака с внешним теплогенератором
(например, системы бака солнечной энергии)
n Подключение для опционального вспомогательного
электронагревателя EKBUxx
o Указатель уровня (вода в баке)
p Опционально: вспомогательный электронагреватель
(EKBUxx)
q Погружная гильза датчика температуры
накопительного бака t
DHW1
и t
DHW2
r Безнапорная вода в баке
s Зона солнечной энергии
t Зона горячей воды
u Подключение устройства защиты от переливания
v Крепление для ручки
w Защитный кожух
x Обратная линия гелиосистемы
y Линия подачи Biv
z Обратная линия Biv
aa Пластинчатый теплообменник
ab Подключение трубопровода для жидкости
(хладагента)
ac Подключение трубопровода (газопровода) для
хладагента
ad Опционально: блок контроллера и насоса
гелиосистемы
ae Невозвратные клапаны (принадлежность)
3UVB1 3-ходовой клапан смены режима (контур внутреннего
теплогенератора)
3UV DHW 3-ходовой клапан смены режима (горячая вода/
отопление)
DS Датчик давления
FLS Датчик расхода
MAG Мембранный расширительный бак (поставляется
силами заказчика)
t
DHW1
, t
DHW2
Датчик температуры накопительного бака
t
R
Датчик температуры возвратной воды
t
V,BH
Датчик температуры подачи вспомогательного
нагревателя
