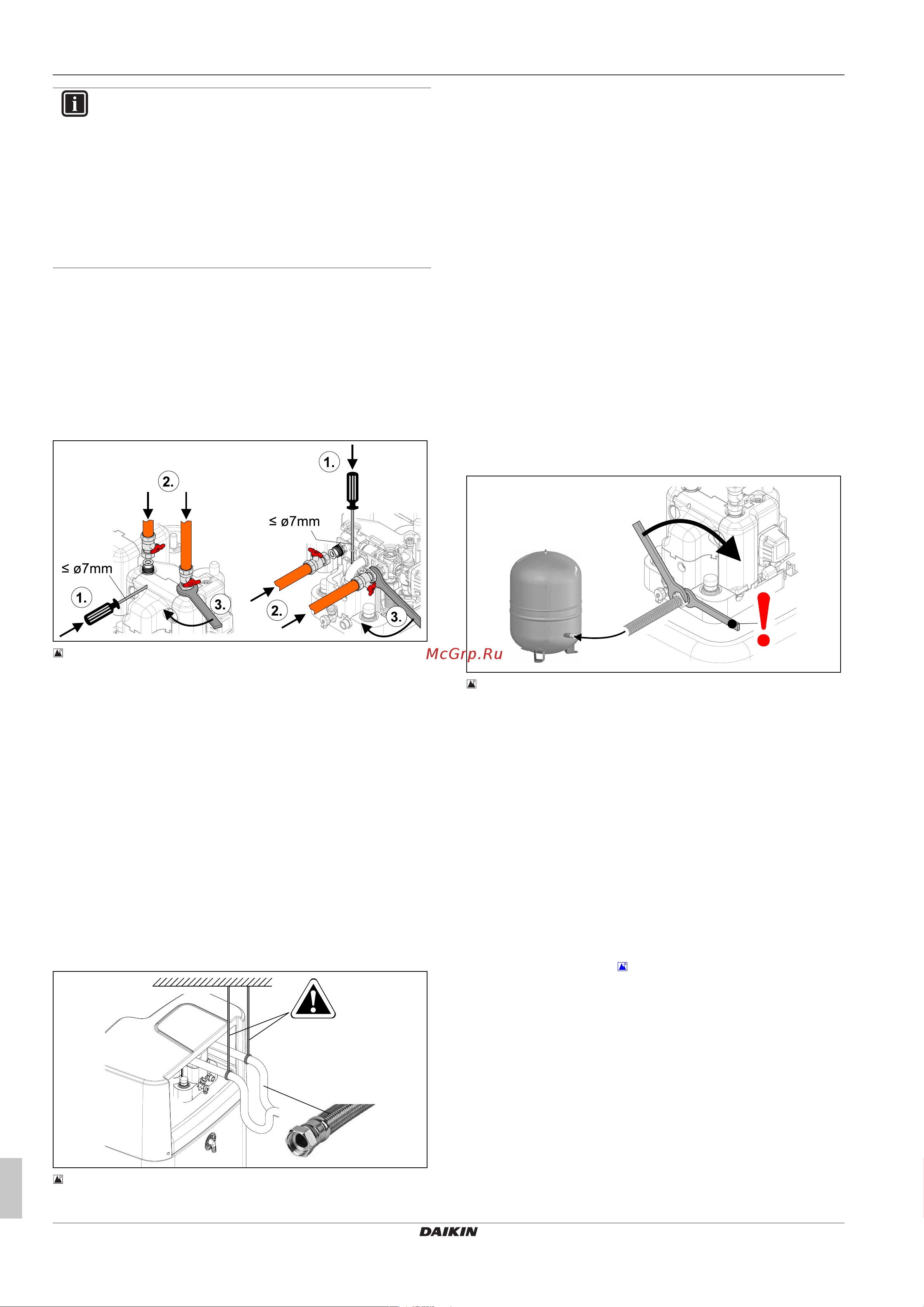

3 Установка и монтаж
Руководство по монтажу и эксплуатации
22
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
ИНФОРМАЦИЯ
Внутренний агрегат оснащен датчиком давления.
Давление в системе контролируется электронным
способом и может отображаться при включении
устройства.
Тем не менее, мы рекомендуем установить
механический манометр, например, между внутренним
агрегатом и мембранным расширительным баком.
▪ Установите манометр так, чтобы он был хорошо
виден при заполнении.
Необходимое условие: на устройстве Daikin Altherma 3 R ECH
2
O
установлены опциональные принадлежности (например,
гелиоустановка, вспомогательный нагреватель) согласно
требованиям входящих в комплект поставки руководств.
1 Проверьте присоединительное давление холодной воды
(максимум 10бар).
▪ При более высоких значениях давления в трубопроводе
питьевой воды установите редуктор.
2 Закрепите гидравлический блок с помощью отвертки.
3‒27 Закрепите гидравлический блок при подключении
сверху (слева) или сзади (справа)
3 Выполните гидравлические соединения на внутреннем
агрегате.
▪ Положение и габариты подключений к системе отопления
указаны в разделе «3.1 Габариты и присоединительные
размеры» [412].
▪ Соблюдайте предусмотренный крутящий момент затяжки
(см. «6.3Моменты затяжки» [437]).
▪ Выполните прокладку трубопроводов так, чтобы после
монтажа можно было установить звукоизоляционный кожух.
▪ Выполните подключение воды для заполнения или долива
системы отопления согласно стандартам EN 1717/
EN 61770, чтобы надежно предотвратить загрязнение
питьевой воды за счет оттока.
▪ Для обратных подключений: поддерживайте
трубопроводы гидравлической системы в соответствии с
условиями относительно размещения.
3‒28 Поддерживайте обратные трубопроводы
гидравлической системы
4 Подключите спускной трубопровод к предохранительному
редукционному клапану и мембранному расширительному
баку согласно стандарту EN12828.
▪ Возможный выступающий пар или вода системы отопления
должны отводиться защищенным от замораживания,
безопасным и контролируемым способом через
соответствующий выпускной трубопровод, выполненный с
постоянным уклоном.
▪ Трубопроводы прокладывайте так, чтобы после монтажа
можно было легко установить защитный кожух устройства.
▪ Проверьте посадку сливного шланга на предохранительном
редукционном клапане. При необходимости подключите и
проложите собственный шланг.
5 Подключение мембранного расширительного бака.
▪ Подключите мембранный расширительный бак с
достаточным объемом, предварительно установленную для
системы отопления. Между теплогенератором и
предохранительным клапаном не должны находиться
гидравлические запорные элементы.
▪ Поместите мембранный расширительный бак в удобное
для доступа положение (техобслуживание, замена
деталей).
3‒29 Монтаж мембранного расширительного бака
6 Тщательно изолируйте трубопроводы во избежание потери
тепла и образования конденсата (толщина изоляции не
менее 20мм).
▪ Защита от прекращения подачи воды: при нехватке воды
регулятор давления и температуры контроллера надежно
отключает внутренний агрегат и блокирует его. Со стороны
заказчика дополнительной защиты от прекращения подачи
воды устанавливать не требуется.
▪ Защита от ущерба в результате отложений и коррозии:
см. «1.2.5 Требования к воде системы отопления и воде в
баке» [47]
3.6.3 Подключение слива
1 Вкрутите соединительную деталь шланга для устройства
защиты от переливания (из комплекта поставки сумки для
принадлежностей) (« 2‒3 Структура и составные части:
внутреннее устройство ...04P30D…/...08P30D… (Biv)»[410],
поз.u) и соедините со сливным шлангом.
▪ Используйте прозрачный сливной шланг (выливающаяся вода
должна быть видна).
▪ Подключите сливной шланг к сливному устройству
достаточного диаметра.
▪ Слив не должен быть закрываемым.
2 Подсоедините шланг для слива конденсата (из комплекта
поставки сумки для принадлежностей) к подключению на
крышке.
