2 Описание изделия
Руководство по монтажу и эксплуатации
9
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
2 Описание изделия

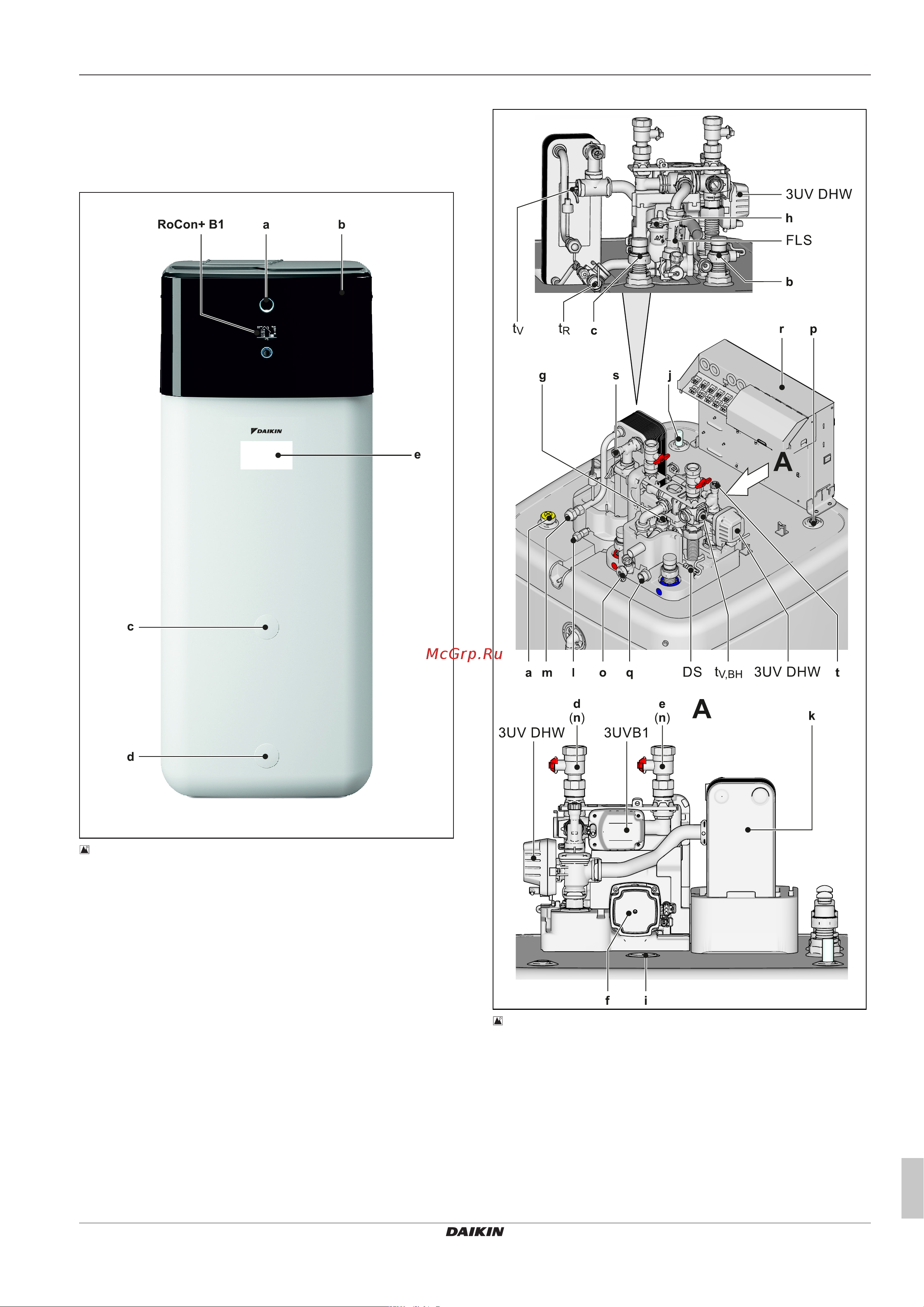

2.1 Структура и составные части
Вид снаружи
2‒1 Структура и составные части: вид снаружи
a Индикатор состояния
b Защитный кожух
c Крепление для ручки
d Патрубок для залива и слива или подключение
обратной линии гелиосистемы
e Заводская табличка
Вид сверху
2‒2 Структура и составные части: верхняя часть устройства
a Подача гелиосистемы
b Соединение холодной воды
c Горячая вода
d Подающая линия системы отопления
e Обратная линия системы отопления
f Циркуляционный насос
g Предохранительный клапан сброса давления
h Автоматический воздухоотводчик
i Подключение для опционального вспомогательного
электронагревателя EKBUxx
j Указатель уровня (вода в баке)
k Пластинчатый теплообменник
l Подключение трубопровода для жидкости
(хладагента)
