5 Пуск в эксплуатацию
Руководство по монтажу и эксплуатации
33
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
5 Пуск в эксплуатацию
ИНФОРМАЦИЯ
Перед началом описанных здесь работ внимательно
прочтите главу «Общие правила техники
безопасности».
ИНФОРМАЦИЯ
Если наружный агрегат был отключен от
электропитания в течение длительного времени или
внутренний агрегат использовался в течение
длительного времени перед наружным агрегатом,
необходимо перезапустить внутренний агрегат, чтобы
установить связь между агрегатами. Без связи
наружный агрегат не будет использоваться для
производства тепла.
5.1 Необходимые условия
▪ Внутренний агрегат полностью подключено.
▪ Система хладагента осушена и заполнена заданным
количеством хладагента.
▪ Системы отопления и ГВС заполнены и находятся под
необходимым давлением (см. «3.9.4 Заполнение системы
отопления» [431]).
▪ Накопительный бак заполнен до устройства защиты от
переливания (см. «3.9.3 Заполнение накопительного
бака» [431]).
▪ Установлены и подключены опциональные принадлежности.
▪ Регулировочные клапаны системы отопления открыты.
5.2 Пуско-наладка при низких
температурах снаружи
При низких температурах снаружи защитные настройки
внутреннего агрегата могут препятствовать работе теплового
насоса. В таких случаях требуется внешний теплогенератор для
временного увеличения температуры накопительного бака и
обратной линии тепловой сети.
Минимальные температуры накопительного бака для работы
теплового насоса:
Температура снаружи <–2°C: 30°C
Температура снаружи <12°C: 23°C
Необходимо выполнить следующие действия:
С электрическим вспомогательным нагревателем:
1 Выбрать параметр [Heating support (HZU)]: «On» [→ Main
menu →Settings →ISM]
2 Выбрать параметр [Config. ext. heat source]: «Backup heater
BUH» [→Main menu →Settings →Ext. source]
3 Выбрать параметр [External power hot water]: максимальная
мощность вспомогательного нагревателя [→ Main menu
→Settings →Ext. source]
4 Выбрать параметр [1 x hot water]: «On» [→ Main menu
→User →1x load]
Без электрического вспомогательного нагревателя:
1 Выбрать параметр [Heating support (HZU)]: «On» [→ Main
menu →Settings →ISM]
2 До требуемой минимальной температуры вода в баке
нагревается внешним теплогенератором.
5.3 Удаление воздуха из системы
гидравлики
1 Убедитесь, что открыт колпачок автоматического
воздухоотводчика (поз.a).

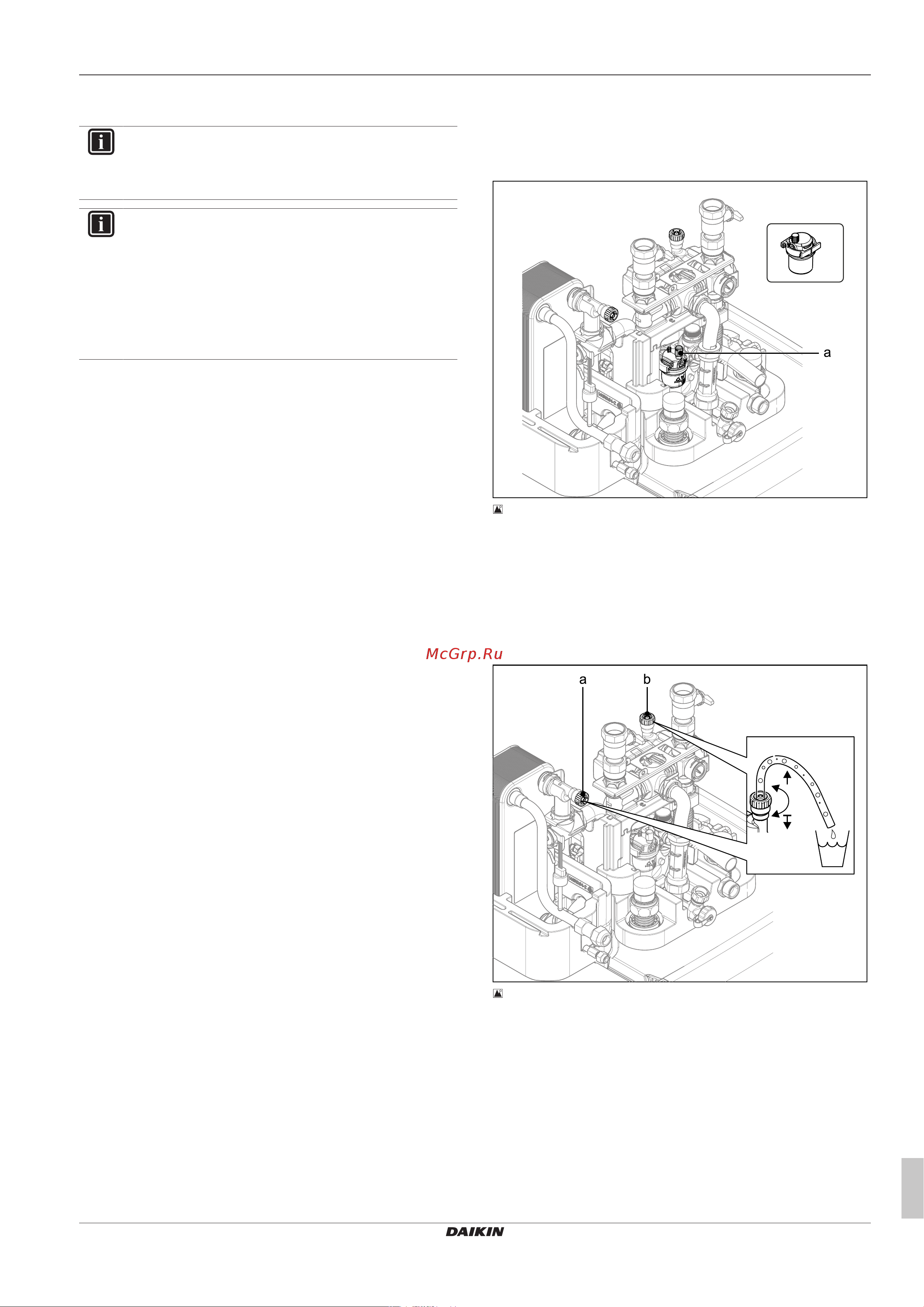

5‒1 Автоматический воздухоотводчик
a Колпачок автоматического воздухоотводчика
2 Установите шланг на ручной клапан выпуска воздуха
(поз. a) и отведите его в направлении от устройства.
Открывайте клапан до тех пор, пока не перестанет
выходить воздух.
3 Установите шланг на второй клапан выпуска воздуха
(поз. b) и открывайте его до тех пор, пока не перестанет
выходить воздух.
5‒2 Ручные клапаны выпуска воздуха
a Ручной клапан выпуска воздуха
b Второй ручной клапан выпуска воздуха
4 Активируйте функцию удаления воздуха (см. руководство
по эксплуатации RoCon+ HP1).
При активации функции удаления воздуха RoCon+ HP1
контроллер запускает строго определенную процедурную
программу с режимом запуска-остановки встроенного
циркуляционного насоса системы отопления, а также различные
положения встроенных 3-ходовых клапанов смены режима.
Воздух в гидравлике и подсоединенных контурах отопления
выходит во время функции удаления воздуха через
автоматический клапан выпуска воздуха.
