3 Установка и монтаж
Руководство по монтажу и эксплуатации
31
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
3 Продуйте трубопроводы.
▪ Достигнутое давление: 1мбар абс. давления.
▪ Время: минимум 1ч.
4 Проверьте, нужен ли дополнительный хладагент для
полноценного заполнения, и при необходимости долейте.
5 Откройте запорные вентили на наружном агрегате до упора
и слегка затяните.
6 Установите колпачки клапанов.
7 Убедитесь в том, что датчик температуры накопительного
бака вставлен t
DHW1
на 80см, а t
DHW2
— на 60см вглубь.
3.9 Заполнение системы
Заполнять внутренний агрегат только после завершения всех
работ по установке в указанной ниже последовательности.
3.9.1 Проверка качества воды и регулировка
манометра
1 Соблюдайте требования к подключению воды
(см.«3.6Подключение воды» [421]) и качеству воды.
2 Отрегулируйте механический манометр (установленный на
месте в соответствии с«3.6.2Подключение трубопроводов
гидравлической системы» [4 21] или временно вместе с
заполняющим шлангом): поверните стекло манометра так,
чтобы минимальная отметка давления соответствовала
высоте установки +2 м (1 м вод. столба соответствует
давлению 0,1бар).
3.9.2 Заполните теплообменник горячей
воды
1 Открыть запорную арматуру подводящего трубопровода
холодной воды.
2 Открыть точки отбора горячей воды, чтобы можно было
настроить как можно больший расход.
3 При выходе воды из точек отбора не прерывать поток
холодной воды, чтобы полностью удалить из
теплообменника воздух, а также возможные засорения или
накипь.
3.9.3 Заполнение накопительного бака
Без установленной гелиосистемы
1 Присоедините заправочный шланг с возвратным
клапаном (1/2") к подключению «Линия подачи
гелиосистемы» (поз.a).
2 Наполняйте накопительный бак внутреннего агрегата, пока
вода не начнет выходить из переливного патрубка
(поз.b).
3 Вновь снять заправочный шланг с возвратным клапаном
(1/2").
С установленной гелиосистемой
1 Установите подключение для заполнения с краном KFE
(принадлежности: KFE BA) до блока контроллера и насоса
гелиосистемы (EKSRPS4).
2 Присоединить заправочный шланг с возвратным
клапаном (1/2") к предварительно установленному крану
KFE.
3 Наполняйте накопительный бак внутреннего агрегата, пока
вода не начнет выходить из переливного патрубка
(поз.b).
4 Вновь снять заправочный шланг с возвратным клапаном
(1/2").

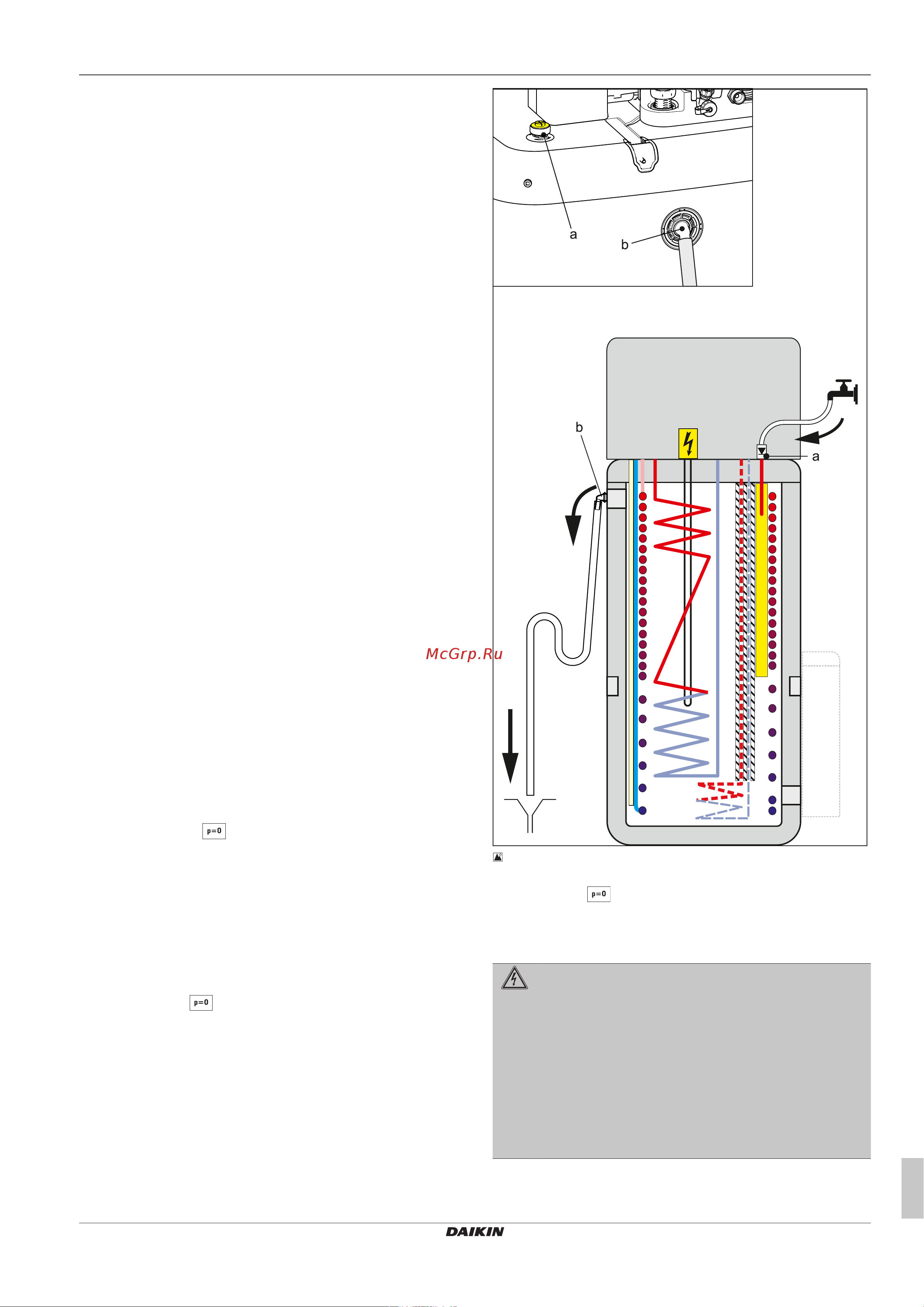

3‒45 Заполнение накопительного бака — без подключенной
гелиосистемы DrainBack
a
Подача гелиосистемы
b Устройство защиты от переливания
3.9.4 Заполнение системы отопления
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
В процессе заполнения возможен выход воды из
негерметичных мест, что может при прикосновении к
токоведущим частям привести к поражению
электрическим током.
▪ Перед заполнением обесточьте внутренний агрегат.
▪ После первого заполнения, прежде чем включать
внутренний агрегат с помощью выключателя сети,
следует убедиться, что все электрические части и
места соединения сухие.
