3.7.2 Положение печатных плат и клеммных
колодок

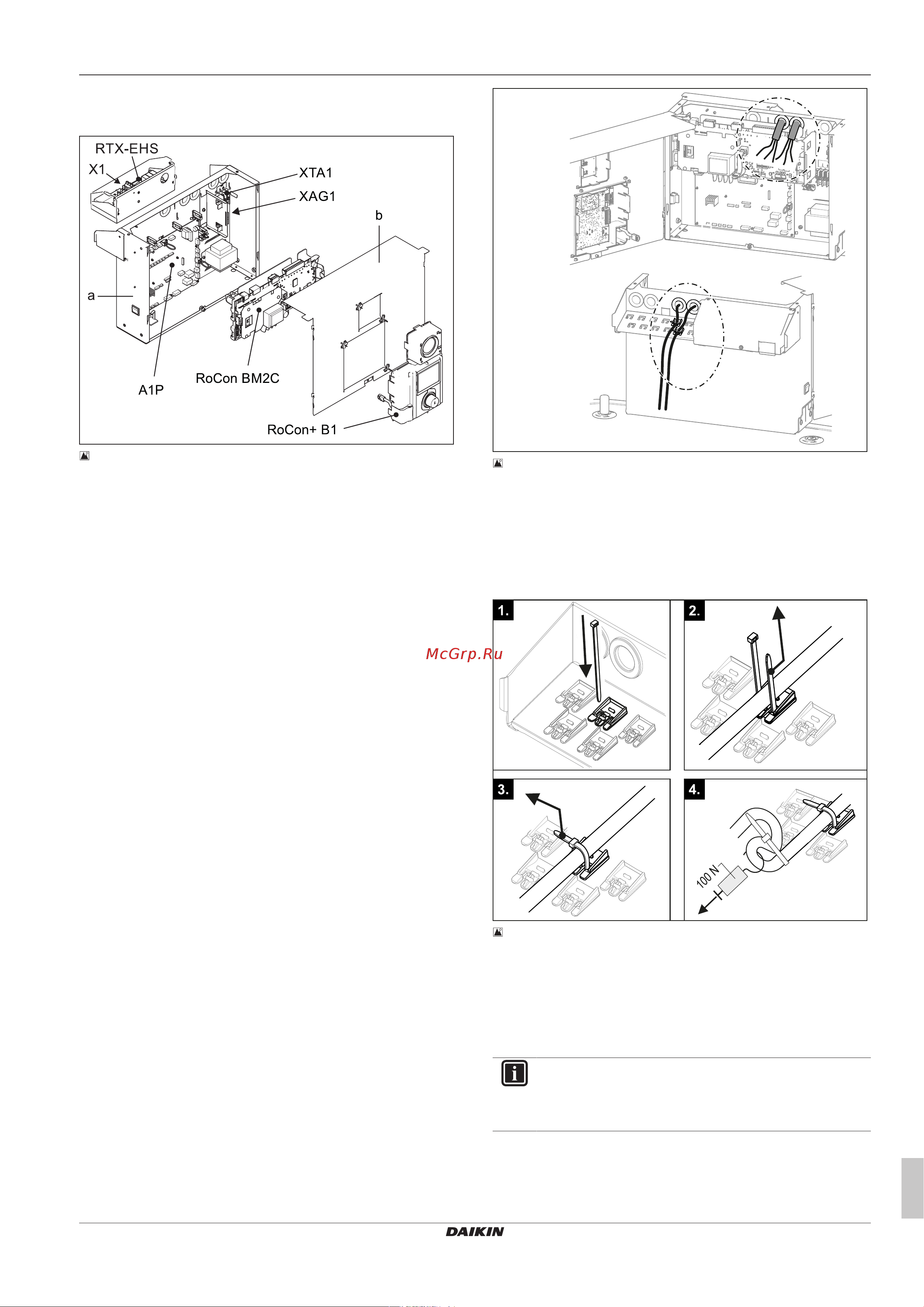

3‒32 Положение печатных плат и клеммных колодок
a Корпус контроллера
b Крышка корпуса контроллера
A1P Печатная плата (тепловой насос базового модуля)
RoCon+ B1 Панель управления контроллера
RoCon BM2C Печатная плата (контроллер базового модуля)
RTX-EHS Печатная плата (вспомогательный нагреватель)
X1 Клеммная колодка для подключения
вспомогательного нагревателя к сети
XAG1 Штекерное соединение наружного блока теплового
насоса
XTA1 Клеммная колодка датчика температуры снаружи T
A
3.7.3 Подключение устройства к сети
Гибкий кабель для подключения к сети подключен внутри к
устройству.
1 Проверить напряжение питания (~230В, 50Гц).
2 Обесточить соответствующий распределительный ящик
домовой установки.
3 Подсоедините кабель для подключения внутреннего
агрегата к сети через устанавливаемый заказчиком,
размыкающий все провода главный выключатель на
распределительном ящике домовой установки
(разъединитель согласно EN 60335‑1). Следить за
правильностью полярности.
3.7.4 Общая информация об электрическом
подключении
1 Проверьте напряжение питания.
2 Установите выключатель сети в положение «Выкл.».
3 Обесточьте автоматический выключатель на
соответствующем распределительном ящике домовой
установки.
4 Откройте корпус контроллера (см. «3.4.4 Открывание
корпуса контроллера» [416]).
5 Проложите кабель через один из кабельных вводов внутри
корпуса контроллера. При прокладке и укладке кабелей,
которые необходимо подключить, убедитесь, что корпус
контроллера можно перевести в сервисное положение без
напряжения.
3‒33 Прокладка кабеля
6 Выполните электрические подключения согласно
«3.7.1 Общая схема электрических соединений» [4 24] и
следующим разделам.
7 Для всех подключенных к внутреннему агрегату кабелей
снаружи на корпусе контроллера следует обеспечить
эффективную разгрузку от натяжения с помощью
кабельных стяжек.
3‒34 Монтаж приспособления для разгрузки от натяжения и
его проверка
8 После завершения установки: закройте корпус контроллера
и при необходимости верните его в обычное положение.
3.7.5 Подключение наружного блока
теплового насоса
ИНФОРМАЦИЯ
К данному компоненту прилагается отдельное
руководство, содержащее в том числе и указания по
установке и управлению.
1 Выполните этапы установки, описанные в «3.7.4 Общая
информация об электрическом подключении» [425].
2 Подключите наружный блок теплового насоса к клеммной
колодке XAG1.
