Daikin EHSXB08P30D2 [37/44] Графические характеристики насоса

Daikin EHSHB08P50DA7 [37/44] Графические характеристики насоса
6 Технические характеристики
Руководство по монтажу и эксплуатации
37
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020

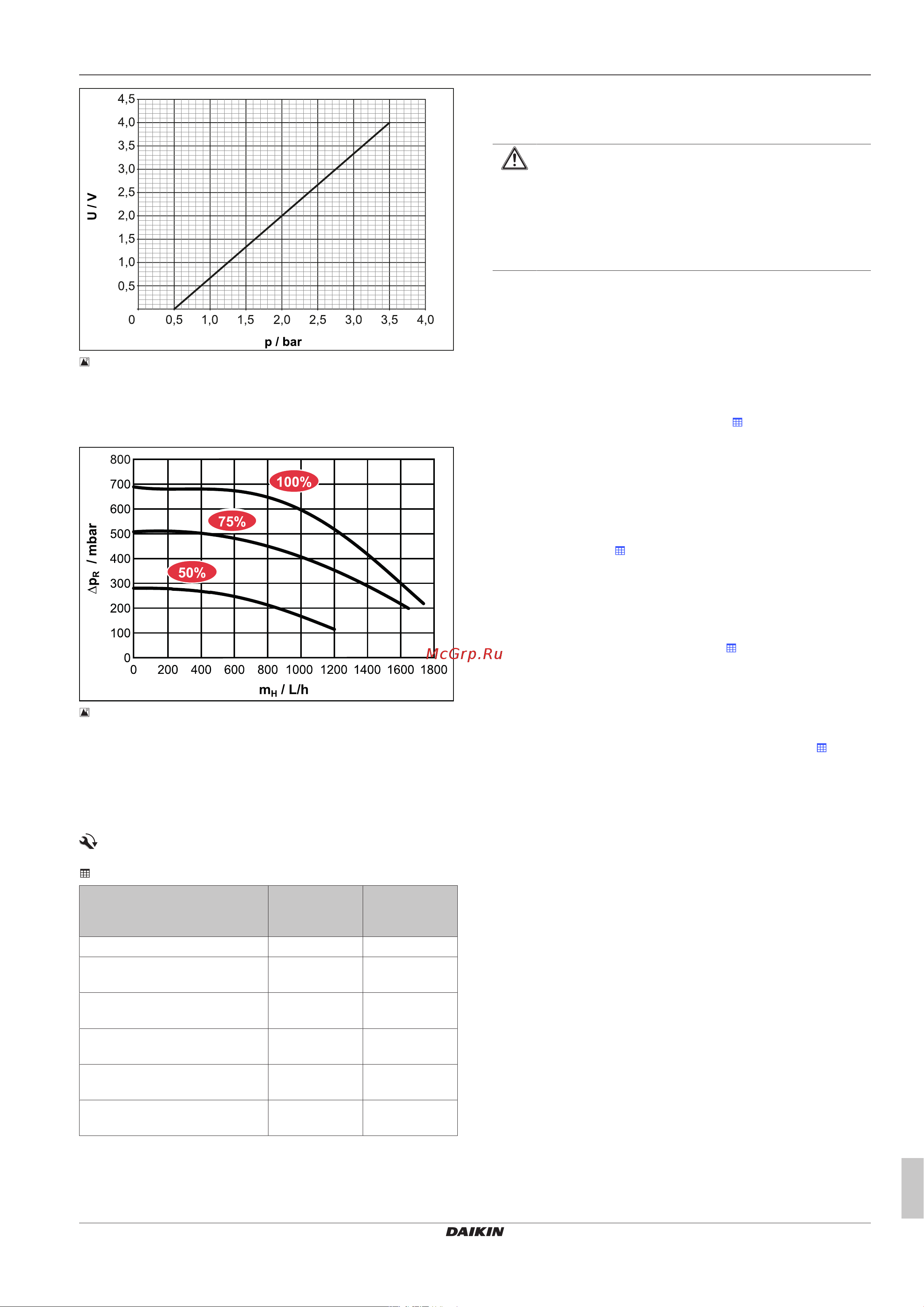

 6‒4 Графическая характеристика датчика давления (DS)
p Напор воды (Water pressure)
U Напряжение
6.2.2 Графические характеристики насоса
6‒5 Остаточная высота подъема внутреннего
циркуляционного насоса системы отопления
ΔP
R
Остаточная высота подъема внутреннего
циркуляционного насоса системы отопления
m
H
Датчик расхода системы отопления
6.3 Моменты затяжки
 6‒2 Моменты затяжки
Деталь Размер
резьбы
Крутящие
мзатяжки в
Нм
Датчик температуры Все Макс. 10
Подключения гидравлической
системы (вода)
1" 25 – 30
Подключения газопровода
(хладагент)
5/8" 63 – 75
Подключения трубопровода
для жидкости (хладагент)
1/4" 15 – 17
Подключения трубопровода
для жидкости (хладагент)
3/8" 33 – 40
вспомогательный нагреватель 1,5" Макс. 10
(вручную)
6.4 Минимальная площадь пола и
вентиляционные отверстия
ПРЕДОСТЕРЕЖЕНИЕ
Повторное использование трубопроводов хладагента
может привести к повреждению устройства.
▪ Не используйте повторно трубопровод хладагента,
который использовался с другим хладагентом.
Замените трубопровод хладагента или тщательно
очистите его.
▪ Если общий объем заправки хладагента в системе составляет
<1,84кг, других требований нет.
▪ Если общий объем заправки хладагента в системе составляет
≥1,84кг, необходимо соблюдать дополнительные требования
к минимальной площади пола:
1 Сравните общий объем заправки хладагента в системе (m
c
)
с максимальной заправкой хладагента (mmax), допустимой
для помещения установки (m
max
), допустимой для
помещения установки (A
room
) (см. « 6‒3 Максимальный
расход хладагента в помещении»на стр.38[438]).
▪ Если m
c
≤m
max
: устройство может быть установлено в этом
помещении без дополнительных требований.
▪ Если m
c
>m
max
: выполните следующие шаги.
2 Сравните минимальную площадь пола (A
min
) с площадью
пола помещения установки (A
room
) и соседнего помещения
(A
room2
) (см. « 6‒4 Минимальная площадь пола
внутреннего устройства»на стр.38[438]).
▪ Если A
min
≤A
room
+A
room2
: выполните следующие шаги.
▪ Если A
min
≤A
room
+A
room2
: обратитесь к местному дилеру.
3 Рассчитайте количество хладагента (dm): возьмите
dm=1,9–m
max
(m
max
из раздела « 6‒3 Максимальный
расход хладагента в помещении» на стр. 38[4 38] для
текущего размера помещения установки A
room
)
4 В качестве расчетного значения dm берется минимальная
площадь вентиляционного отверстия (VA
min
) для
естественной вентиляции между помещением установки и
соседним помещением, взятая из раздела « 6‒5
Минимальная площадь вентиляционного отверстия» на
стр.38[438].
5 Устройство может быть установлено, если:
▪ Имеются 2 вентиляционных отверстия между помещением
установки и соседним помещением (по одному сверху и
снизу)
▪ Нижнее отверстие: нижнее отверстие должно
соответствовать требованиям для минимальной площади
вентиляционного отверстия (VA
min
). Оно должно находиться
как можно ближе к полу. Если вентиляционное отверстие
начинается внизу, высота должна быть ≥20 мм. Нижняя
сторона отверстия должна находится на расстоянии 100 мм
от пола. Не менее 50% требуемой минимальной площади
вентиляционного отверстия (VA
min
) должна находится на
расстоянии <200 мм от пола. Вся площадь отверстия должна
находится на расстоянии <300мм от пола.
▪ Верхнее отверстие: площадь верхнего отверстия должна
быть больше или равна площади нижнего отверстия. Нижняя
сторона верхнего отверстия должна находиться на
расстоянии не менее 1,5 м над верхним краем нижнего
отверстия.
▪ Вентиляционные отверстия снаружи не считаются
подходящими вентиляционными отверстиями.
