Daikin EHSXB08P30D2 [17/44] Открытие клапана выпуска воздуха
![Daikin EHSH08P30D27 [17/44] Открытие клапана выпуска воздуха](/views2/1786944/page17/bg11.png)
3 Установка и монтаж
Руководство по монтажу и эксплуатации
17
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020

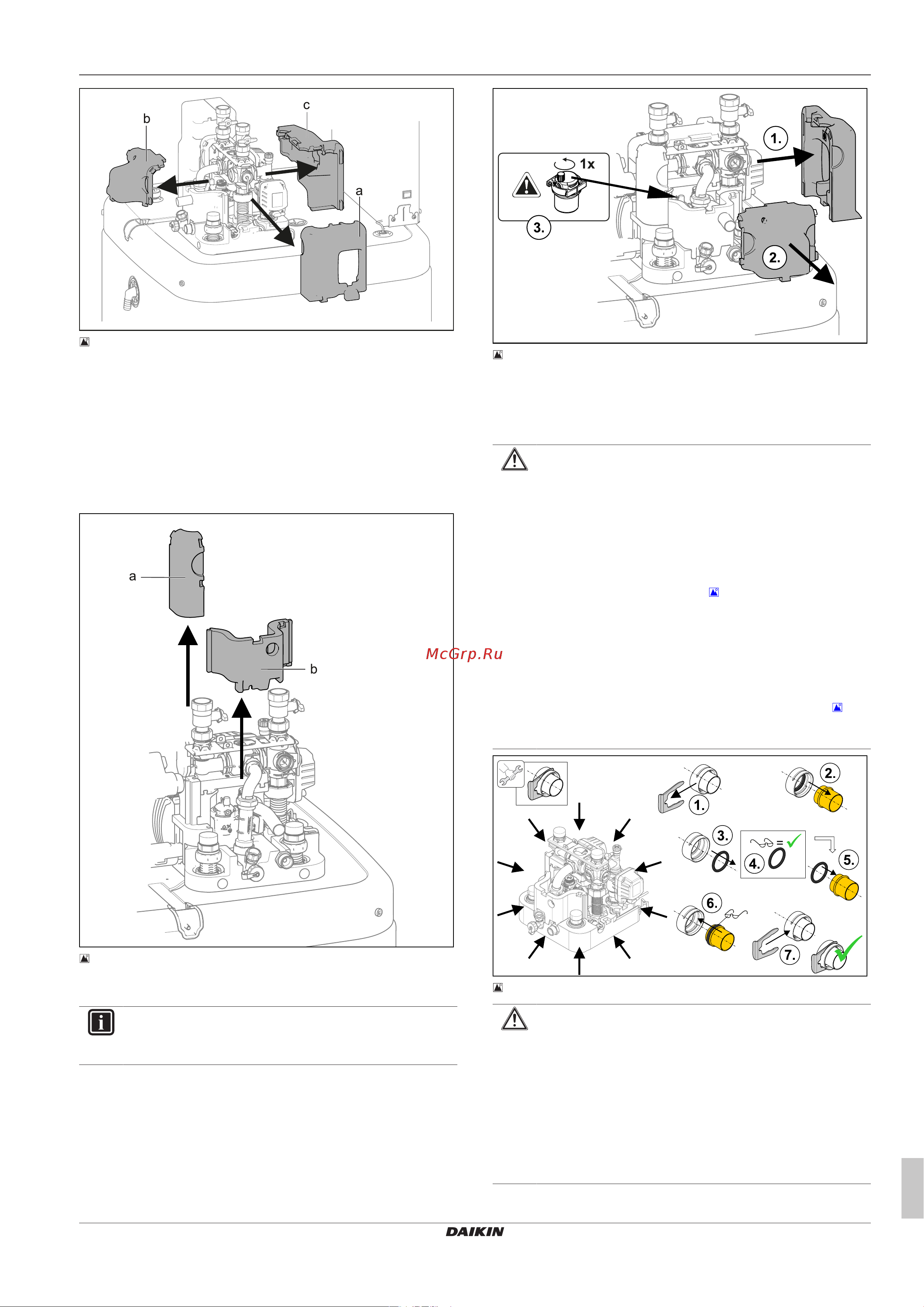

3‒12 Снятие верхней теплоизоляции
a Боковой изоляционный элемент
b Задний изоляционный элемент
c Передний изоляционный элемент
2 При необходимости: Выполнить снятие нижней
теплоизоляции в следующей последовательности:
▪ Снимите боковой изоляционный элемент (поз. a) в
вертикальном направлении.
▪ Снимите задний изоляционный элемент (поз. b) в
вертикальном направлении.
3‒13 Снятие нижней теплоизоляции
a Боковой изоляционный элемент
b Задний изоляционный элемент
ИНФОРМАЦИЯ
Монтаж теплоизоляции осуществляется в обратной
последовательности.
3.4.6 Открытие клапана выпуска воздуха
1 Снимите теплоизоляцию (см. «3.4.5 Снятие
теплоизоляции» [416]).
2 Откройте клапан выпуска воздуха насоса на один оборот.
3‒14 Открытие клапана выпуска воздуха
3.4.7 Направленность подключений
подающей и обратной линий системы
отопления
ПРЕДОСТЕРЕЖЕНИЕ
При работах в системе гидравлики следите за
монтажным положением уплотнительных колец во
избежание повреждения колец и, как следствие,
негерметичности.
▪ После демонтажа или перед монтажом разъемных
соединений на вставляемую деталь следует
обязательно устанавливать уплотнительные кольца
круглого сечения (см. « 3‒15 Гидравлические
разъемные соединения»[417]).
▪ Подключение трубопроводов системы отопления
через разъемные соединения должно выполняться
без внутренних напряжений. В частности, при
подключении гибких трубопроводов
(воздухонепроницаемых!) следует создать
соответствующую разгрузку напряжений (см. « 3‒
28 Поддерживайте обратные трубопроводы
гидравлической системы»[422]).
3‒15 Гидравлические разъемные соединения
ПРЕДОСТЕРЕЖЕНИЕ
Если вставные скобы не вставлены надлежащим
образом, то возможно высвобождение муфт из их
креплений, в результате чего возможен очень сильный
или постоянный выход жидкости.
▪ Перед насаждением вставной скобы убедиться, что
скоба входит в паз муфты. Для этого вставить
муфту в крепление так, чтобы сквозь крепление
вставной скобы стал виден паз.
▪ Насадить вставные скобы до упора.
