ИНФОРМАЦИЯ
Соблюдайте требования к подключению воды (см.
«3.6 Подключение воды» [4 21]) и качеству воды (см.
«1.2.6 Система отопления и санитарно-техническое
подключение» [47]).
1 Присоедините заправочный шланг (поз. a) с возвратным
клапаном (1/2") и внешним манометром (обеспечивается
силами заказчика) к крану KFE (поз. b) и заблокируйте от
соскальзывания с помощью зажима.
2 Подсоедините сливной шланг к клапану выпуска воздуха и
отвести его в направлении от устройства. Откройте клапан
выпуска воздуха с подключенным шлангом и проверьте
другой выпускной клапан на плотность.
3 Откройте водоспускной кран (поз. d) подводящего
трубопровода.
4 Откройте кран KFE (поз.b) и наблюдайте за манометром.
5 Заполните систему водой до достижения на внешнем
манометре заданного давления в системе (высота системы
+2 м, при этом 1 м вод. столба=0,1 бар).
Предохранительный клапан сброса давления не должен
срабатывать!
6 Закройте ручной клапан выпуска воздуха, как только в
выступающей воде исчезнут пузыри.
7 Закройте водяной кран (поз. d). Кран KFE должен
оставаться открытым, чтобы можно было считать напор
воды на внешнем манометре.
8 Включите источник электропитания внутреннего агрегата.
9 На контроллере RoCon+ HP1 в меню «Operating mode»
выберите режим работы «Heating» [→ Main menu
→Operating mode].
▪ После запуска внутренний агрегат работает в режиме нагрева
горячей воды.
10 В режиме нагрева горячей воды постоянно проверяйте
напор воды на внешнем манометре и при необходимости
доливайте воду через кран KFE (поз.b).
11 Удалите воздух из всей системы отопления, как описано в
«5.3 Удаление воздуха из системы гидравлики» [4 33]
(Откройте регулирующие вентили системы. Одновременно
через распределитель системы теплого пола можно
заполнить и промойте систему теплого пола).
12 Снова проверьте напор воды на внешнем манометре и при
необходимости долейте воду через кран KFE (поз.b).
13 Снимите заправочный шланг (поз. a) с возвратным
клапаном с крана KFE (поз.b).

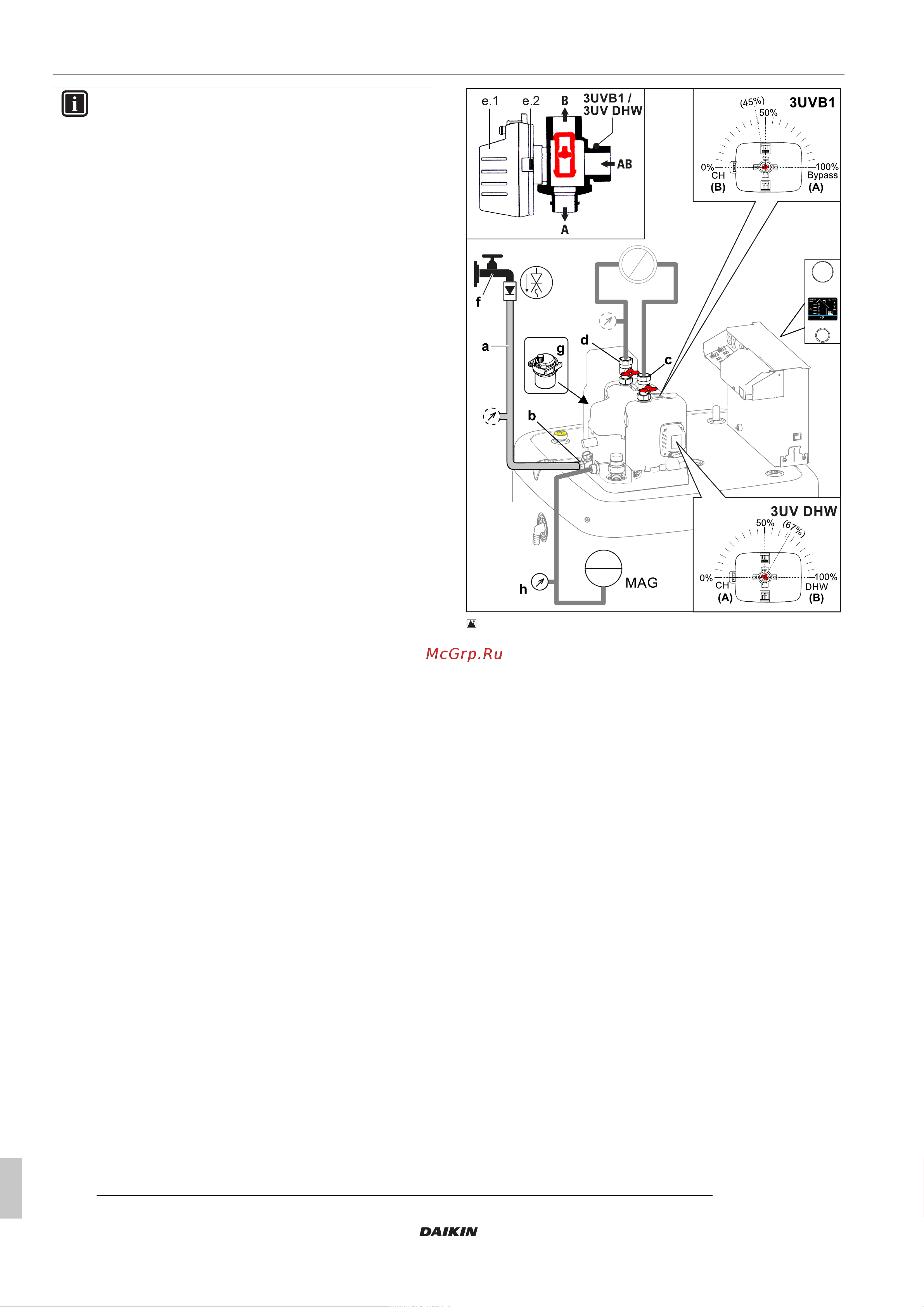

 3‒46 Заполнение нагревательного контура
a Заправочный шланг с возвратным клапаном (и
манометр
(1)
)
b Кран KFE
c Шаровой кран подающей линии системы отопления
d Шаровой кран обратной линии системы отопления
e.1 Переключающий клапан
e.2 Кнопка деблокировки привода
f Водяной кран
g Автоматический воздухоотводчик
h Манометр
3UV DHW 3-ходовой клапан (распределительный клапан,
горячая вода/отопление/поддержка системы
отопления)
3UVB1 3-ходовой клапан (смесительный клапан)
MAG Мембранный расширительный бак (поставляется
силами заказчика)
4 Конфигурацию
Если система неправильно конфигурирована, то она, вероятно,
не будет работать, как ожидается.
Конфигурация системы осуществляется через панель
управления контроллера. См. руководство по эксплуатации.
При необходимости проводится конфигурация опциональных
компонентов (например, комнатный термостат или
гелиоустановка) согласно соответствующим руководствам.
(1)
если еще не установлен в системе отопления
