6 Технические характеристики
Руководство по монтажу и эксплуатации
36
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
6
Технические характеристики
Часть текущих технических характеристик доступна на
региональном веб-сайте Daikin (со свободным доступом).
Полные технические характеристики доступны на бизнес-
портале Daikin (требуется аутентификация).

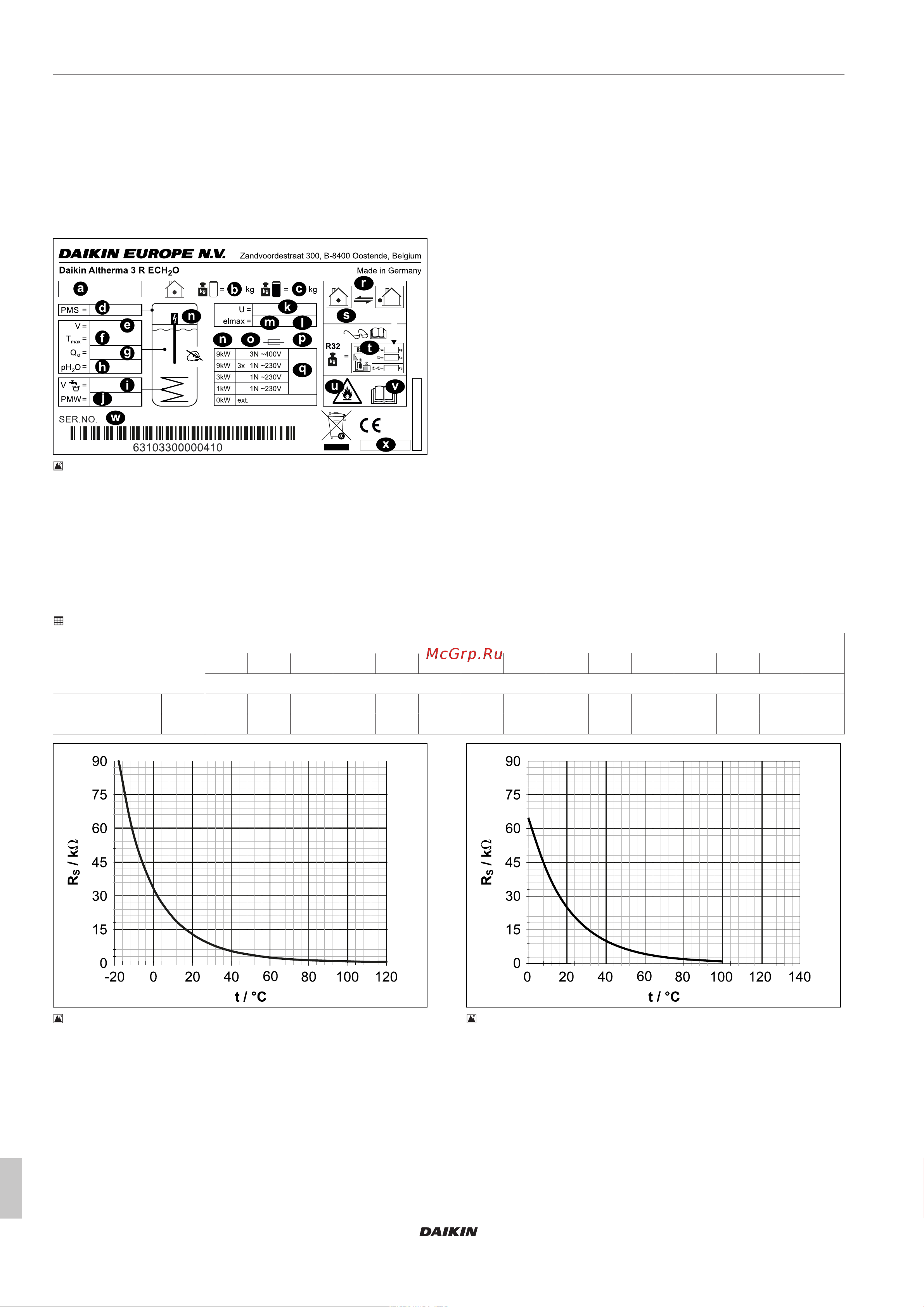

6.1 Данные на заводской табличке
6‒1 Заводская табличка
a Тип устройства
b Собственная масса
c Общий вес в заполненном состоянии
d Макс. допустимое рабочее давление PMS
(отопление)
e Общая емкость бака
f Макс. допустимая рабочая температура T
max
g Расход тепла в режиме ожидания в течение 24часов
при температуре 60°C (бак-накопитель) Q
st
h Рабочее давление воды в баке pH
2
O
i Номинальная емкость питьевой воды
j Макс. рабочее давление PMW (санитарно-
техническое оборудование)
k Номинальное напряжение U
l Степень защиты
m Потребляемая электрическая мощность elmax
n вспомогательный нагреватель (дополнительно)
o Класс защиты вспомогательного электронагревателя
(дополнительно)
p Защита вспомогательного электронагревателя
(дополнительно)
q Мощность/электропитание вспомогательного
нагревателя (дополнительно)
Для выбора; 0кВт: отсутствует или внешний источник
тепла
r Контур хладагента
s Макс. рабочее давление (контура хладагента)
t Общее заправляемое количество хладагента
(дополнительную информацию см. в руководстве по
установке внешнего блока теплового насоса)
u Внимание: легковоспламеняющийся хладагент
v Дополнительная информация о хладагенте: см.
руководство
w Серийный номер (указывайте в случае претензий и
запросов)
x Дата производства
6.2 Графические характеристики
6.2.1 Графические характеристики датчиков
6‒1 Датчик температуры
Измеряемая температура в °C
-20 -10 0 10 20 30 40 50 60 70 80 90 100 110 120
Сопротивление датчика в кОм согласно нормам или данным производителя
t
DHW1
,
t
V,BH
NTC 98,66 56,25 33,21 20,24 12,71 8,20 5,42 3,66 2,53 1,78 1,28 0,93 0,69 0,52 0,36
t
R
, t
V
, t
DHW2
, t
DC
NTC - - 65,61 39,9 25 16,09 10,62 7,176 4,96 3,497 2,512 1,838 1,369 - -
6‒2 Характеристика датчиков температуры t
DHW1
, t
V,BH
R
S
Сопротивление датчика (NTC)
t Температура
t
DHW1
Датчик температуры накопительного бака
t
V,BH
Датчик температуры подачи вспомогательного
нагревателя
6‒3 Характеристика датчиков температуры t
R
, t
V
, t
DHW2
, t
DC
R
S
Сопротивление датчика (NTC)
t Температура
t
DC
Датчик температуры трубопровода для жидкости
(хладагента)
t
DHW2
Датчик температуры накопительного бака 2
t
R
Датчик температуры возвратной воды
t
V
Датчик температуры подачи
