3 Установка и монтаж
Руководство по монтажу и эксплуатации
23
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020

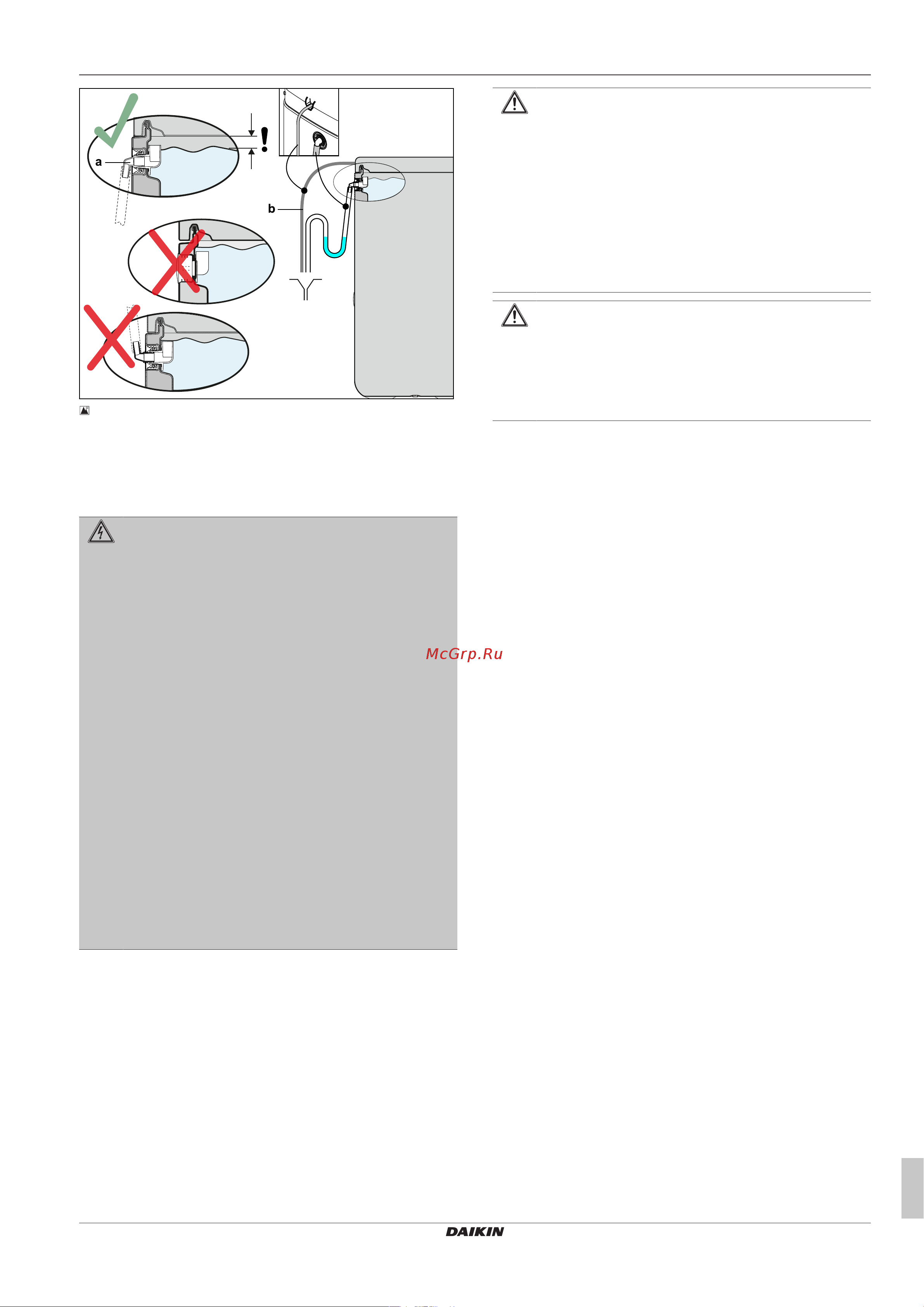

3‒30 Подключение сливного шланга
a Соединительная деталь шланга для устройства
защиты от переливания
b Шланг для слива конденсата
3.7 Электрическое подключение
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
При прикосновении к токоведущим частям возможно
поражение электрическим током и опасных для
жизни травм и ожогов.
▪ Перед началом работ на токоведущих частях
отключите от источника электропитания все
электрические цепи системы (выключите внешний
главный выключатель, разомкните предохранитель)
и заблокируйте от случайного включения.
▪ Электрическое подключение и работы на
электрических частях должны выполняться только
специалистами-электриками с соблюдением
действующих норм и предписаний, а также
инструкций энергоснабжающего предприятия и
указания в этом руководстве.
▪ Как показано на рисунках в этом документе,
установка устройства защитного отключения (FI)
обязательна.
▪ Ни в коем случае не вносите структурные
изменения в штекеры или другое
электрооборудование.
▪ По окончанию работ сразу снова установите
кожухи устройства и накладки для
техобслуживания устройства.
ПРЕДОСТЕРЕЖЕНИЕ
Корпус контроллера внутреннего агрегата может
сильно нагреваться во время работы. Это может
привести к тому, что токоведущие жилы в результате
собственного нагревания при эксплуатации достигают
более высоких температур. Поэтому такие провода
должны иметь длительную рабочую температуру 90°C.
▪ Используйте только провода с длительной рабочей
температурой ≥90°C для следующих подключений:
наружный блок теплового насоса и, в качестве
опции, вспомогательный электронагреватель
(EKBUxx)
ПРЕДОСТЕРЕЖЕНИЕ
В случае повреждения провода подключения
внутреннего агрегата к сети во избежание
дополнительного ущерба он должен быть заменен
производителем, службой технической поддержки или
другим лицом соответствующего уровня
квалификации.
Все электронные устройства управления и защиты внутреннего
агрегата подключены, проверены и готовы к эксплуатации.
Несанкционированные изменения электрооборудования опасны
и не допускаются. За возникающий при этом ущерб
ответственность несет только эксплуатирующая организация.
