3 Установка и монтаж
Руководство по монтажу и эксплуатации
18
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
Подключения подающей и обратной линий системы отопления
могут быть направлены вверх или позади устройства для
оптимального использования условий на месте размещения.

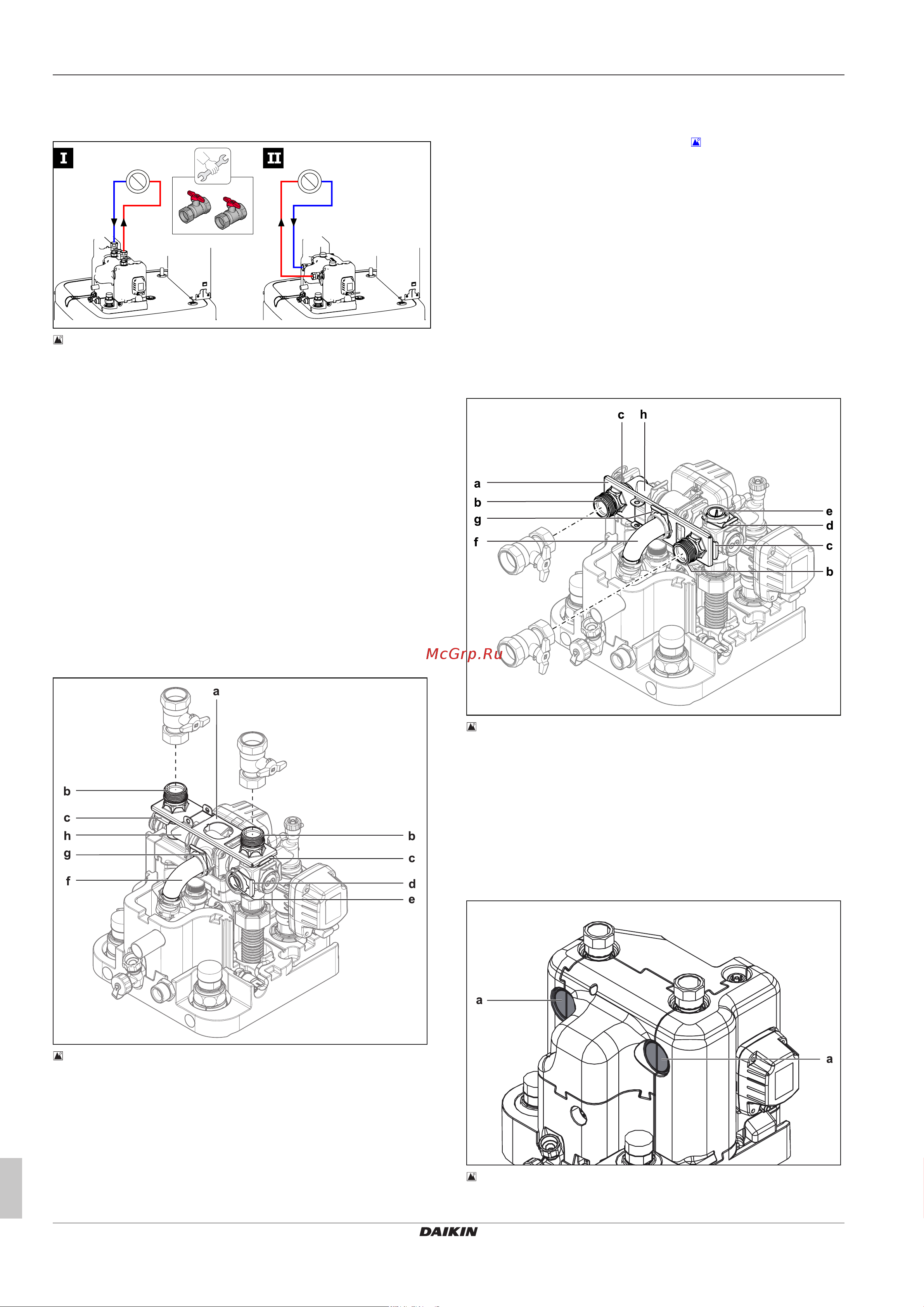

3‒16 Варианты направленности подключений подающей и
обратной линий системы отопления
Стандартно устройство поставляется с направленными вверх
подключениями. Для направления подключений позади
устройства необходимо выполнить следующие операции по
переоборудованию:
1 Снимите защитный кожух и верхнюю теплоизоляцию
(см. «3.4.2 Снятие защитного кожуха» [4 15], «3.4.5 Снятие
теплоизоляции» [416]).
2 Снимите обе вставные скобы соединительных муфт
(поз.c).
3 Снимите обе соединительные муфты (поз.b).
4 Снимите крепежную пластину (поз.a).
5 Снимите вставную скобу пробки (поз.d).
6 Выньте пробку (поз.e).
7 Поверните угловую деталь (поз.h) на 90° по направлению
назад.
8 Снимите вставную скобу колена (поз.g).
3‒17 Направленность подключений подающей и обратной
линий системы отопления вверх
a Крепежная пластина
b Соединительная муфта
c Вставная скоба соединительной муфты
d Вставная скоба пробки
e Пробки
f Колено
g Вставная скоба колена
h Угловая деталь
9 Осторожно вытяните колено (поз. f) из горизонтального
крепления по направлению назад так, чтобы в
образовавшееся пространство можно было горизонтально
вставьте крепежную пластину (« 3‒18 Направленность
подключений подающей и обратной линий системы
отопления назад»[418], поз.a).
10
Установите крепежную пластину между коленом и
горизонтальным креплением, а затем вставите колено ( поз. f)
через среднее отверстие крепежной пластины в его крепление.
11 Снова зафиксируйте колено вставной скобой (поз. g) в
креплении.
12 Вставьте обе соединительные муфты (поз. b) через
крепежную пластину в боковые крепления.
13 Зафиксируйте обе соединительные муфты вставными
скобами (поз.c) в креплениях.
14 Вставьте пробку (поз.e) в верхнее крепление.
15 Зафиксируйте пробку вставной скобой (поз.d).
3‒18 Направленность подключений подающей и обратной
линий системы отопления назад
a Крепежная пластина
b Соединительная муфта
c Вставная скоба соединительной муфты
d Вставная скоба пробки
e Пробки
f Колено
g Вставная скоба колена
h Угловая деталь
16 Вырежьте боковые отверстия теплоизоляции (поз. a)
соответствующим инструментом.
3‒19 Вырезы в теплоизоляции
a Боковые отверстия теплоизоляции
