3 Установка и монтаж
Руководство по монтажу и эксплуатации
28
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
3 Выполните необходимые соединения на печатной плате
RTX-EHS соединительного набора (см. « 3‒38
Подключение к печатной плате RTX-EHS»[427]).
4 Используя зажимы для разгрузки от натяжения и кабельные
стяжки из комплекта поставки, закрепите на
соединительном наборе вводимые внутрь него кабели (см.
шаги 7 и 8 в «3.7.4 Общая информация об электрическом
подключении» [425]).
3.7.10 Подключение комнатного термостата
ИНФОРМАЦИЯ
К данному компоненту прилагается отдельное
руководство, содержащее в том числе и указания по
установке и управлению.

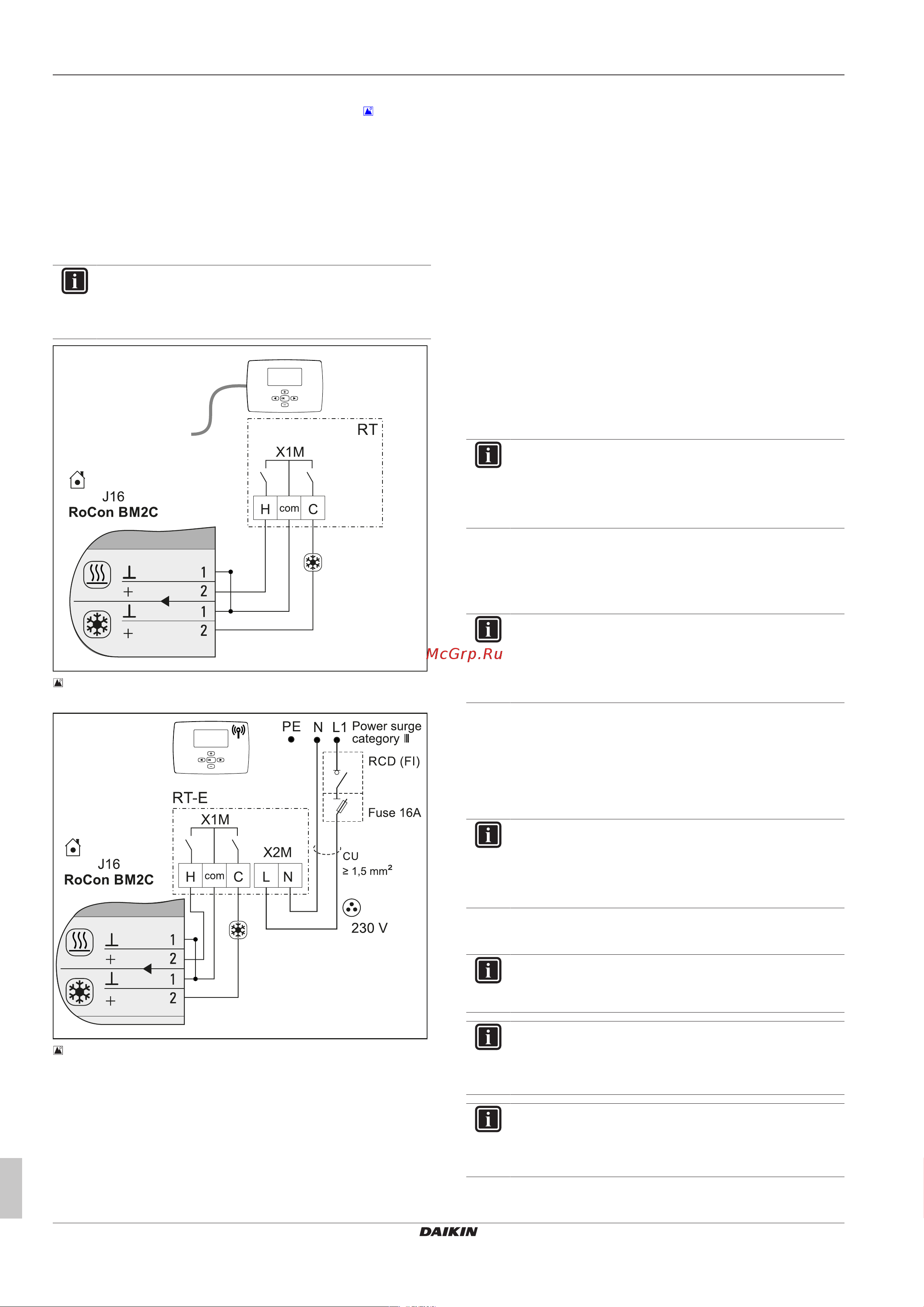

3‒39 Соединение с проводным комнатным термостатом
(RT=Daikin EKRTW)
3‒40 Соединение с беспроводным комнатным термостатом
(RT‑E=Daikin EKRTR)
3.7.11 Подключение опциональных
компонентов системы
Опциональные устройства RoCon следует подсоединять к
внутреннему агрегату через 4‑жильную шину CAN (разъем J13).
Компания рекомендует применять для этого экранированные
провода со следующими характеристиками:
▪ Стандарт согласно ISO11898, UL/CSA тип CMX (UL444)
▪ Внешняя оболочка из ПВХ с невоспламеняемостью согласно
IEC60332-1-2
▪ До 40 м — минимальное сечение 0,75 мм
2
. С увеличением
длины требуется большее сечение провода.
Для соединения шин данных CAN нескольких устройств RoCon
можно применять обычные ответвительные коробки.
Следить за раздельной укладкой сетевых проводов, проводов
датчиков и шин передачи данных. Использовать только
кабельные каналы с перегородками или раздельные кабельные
каналы с расстоянием не менее 2 см. Перекрещивание
проводов допустимо.
Во всей системе RoCon-возможно соединение до 16 устройств с
общей длиной проводов до 800м.
Комнатный регулятор EHS157034
Для дистанционной настройки режимов работы и значений
заданной температуры в помещении из другого помещения для
каждого контура отопления может быть подключен отдельный
комнатный регулятор EHS157034.
ИНФОРМАЦИЯ
Этот компонент поставляется с отдельным
руководством по установке. Инструкции по установке и
эксплуатации см. в прилагаемом руководстве к
контроллеру.
Модуль смесителя EHS157068
К внутреннему агрегату можно подключить модуль смесителя
EHS157068 (ножевой разъем J13), управление которым
осуществляется с помощью электронного контроллера.
ИНФОРМАЦИЯ
Этот компонент поставляется с отдельным
руководством по установке. Инструкции по установке и
эксплуатации см. в прилагаемом руководстве к
контроллеру.
Межсетевой интерфейс EHS157056
Через опциональный межсетевой интерфейс EHS157056
возможно подключение контроллера к Интернету. При этом
возможно дистанционное управление внутренним агрегатом
через мобильный телефон (с помощью мобильного
приложения).
ИНФОРМАЦИЯ
Этот компонент поставляется с отдельным
руководством по установке. Инструкции по установке и
эксплуатации см. в прилагаемом руководстве к
контроллеру.
3.7.12 Подключение конвектора HP
ИНФОРМАЦИЯ
С внутренним агрегатом соединяется только
контроллер конвектора EKRTCTRL1 и EKWHCTRL(0/1).
ИНФОРМАЦИЯ
К данному компоненту прилагается отдельное
руководство, содержащее в том числе и указания по
установке и управлению.
ИНФОРМАЦИЯ
При смене режима эксплуатации (Heating/Cooling)
одного конвектора следует переподключать или
деактивировать все остальные конвекторы.
