3 Установка и монтаж
Руководство по монтажу и эксплуатации
27
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
В режиме охлаждения, режиме ожидания, ручном режиме и
летнем режиме сигналы переключающего контакта не
обрабатываются. Кроме того, не учитываются и пределы
нагрева.
3‒37 Подключение переключающего контакта EBA
3.7.9 Подключение внешнего
теплогенератора
ИНФОРМАЦИЯ
Для подключения внешнего теплогенератора
EKBUHSWB необходимо установить соединительный
набор для внешних теплогенераторов (см.
«3.5 Установка опциональных
принадлежностей» [419]).
Для поддержки системы отопления или в качестве
альтернативы вспомогательному электронагревателю к
внутреннему агрегату можно подключите внешний
теплогенератор (например, котел на газовом или жидком
топливе). Для подключения внешнего теплогенератора
EKBUHSWB необходимо установить соединительный набор для
внешних теплогенераторов (см. «3.5 Установка опциональных
принадлежностей» [419]).
Тепло, подаваемое внешним теплогенератором, должно
подводиться к безнапорной накопленной воде в накопительном
баке горячей воды внутреннего агрегата.
Выполните гидравлическое подключение согласно одному из
следующих вариантов:
▪ без давления через разъемы (подающий и обратный
поток гелиосистемы) бака горячей воды
▪ для внутренних агрегатов …Biv, через встроенный бак
солнечной энергии.
▪ Соблюдайте указания по гидравлическим подключениям
(см. «1.2Инструкции по технике безопасности при монтаже
и эксплуатации» [45])
▪ Примеры гидравлических подключений (см. главу
«Гидравлическое подключение» в справочнике для
монтажников).
Сигнал запроса внешнего теплогенератора включается через
реле на печатной плате RTX-EHS (см. « 3‒38 Подключение к
печатной плате RTX-EHS» [4 27]). Электрическое подключение
к внутреннему агрегату можно выполнить следующим образом:
▪ Внешний теплогенератор имеет подключение
беспотенциального переключающего контакта для запроса на
тепло:
▪ Подключение к K3, если внешний теплогенератор берет на
себя приготовление горячей воды и поддержку системы
отопления (настройка параметра [Config. ext. heat
source]=DHW + heating support [→ Main menu → Settings
→Ext. source])
или
▪ Подключение к K1 и K3, если используются два внешних
теплогенератора (настройка параметра [Config. ext. heat
source]=Two external heat generators [→ Main menu
→ Settings → Ext. source]). При этом K1 выполняет
переключение внешнего теплогенератора (например,
газового или жидкотопливного котла) для поддержки
системы отопления, а K3 — внешнего теплогенератора
(EKBUxx) для подготовки горячей воды.
или
▪ Подключение к выходу AUX A (см. «3.7.13 Подключение
переключающих контактов (выходы AUX)» [429])
▪ Внешний теплогенератор переключается только через
напряжение сети: подключение (~230 В, максимальная
нагрузка 3000Вт) к K1 и K3.
ПРЕДОСТЕРЕЖЕНИЕ
Опасность пробоев под действием напряжения.
▪ Не разрешается использовать подключения
печатной платы RTX-EHS одновременно для
переключения напряжения сети (~230 В) и
защитного малого напряжения (SELV=«Safety Extra
Low Voltage»).

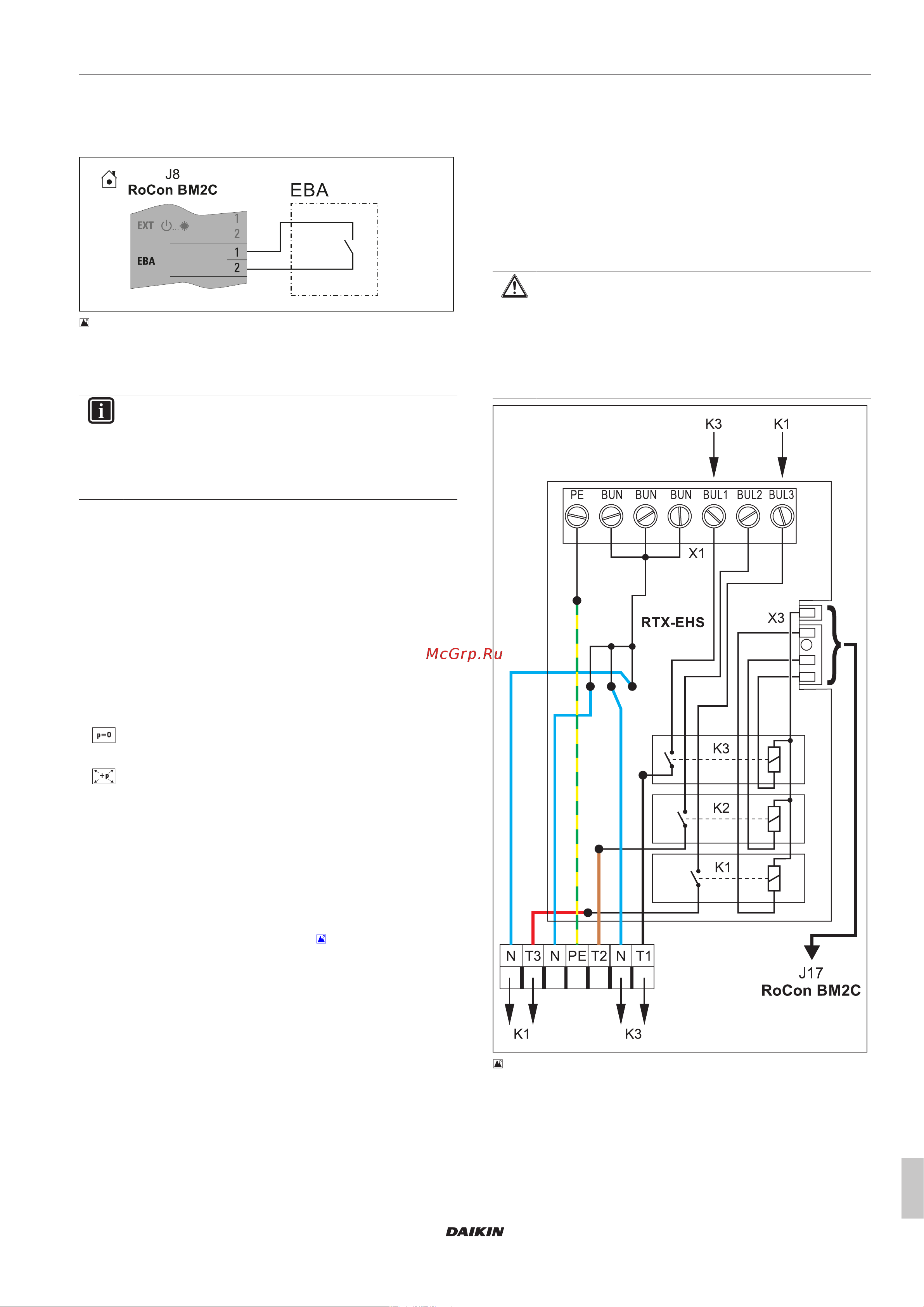

3‒38 Подключение к печатной плате RTX-EHS
1 Информацию о соответствующем электрическом
подключении см. в соответствующем руководстве по
установке внешнего теплогенератора.
2 Установите соединительный набор для внешнего
теплогенератора EKBUHSWB (см. «3.5 Установка
опциональных принадлежностей» [419]).
