3 Установка и монтаж
Руководство по монтажу и эксплуатации
20
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020

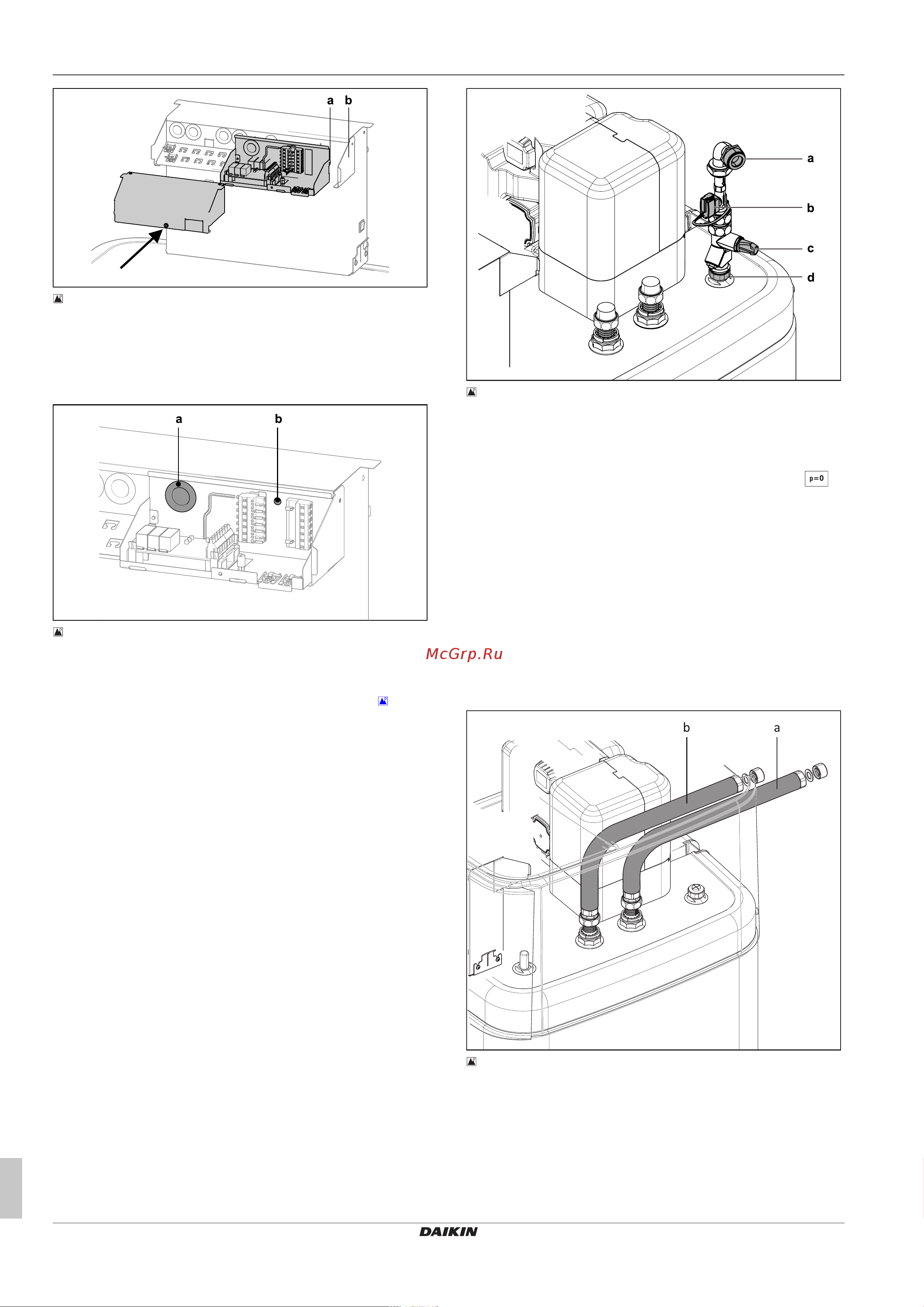

3‒23 Монтаж соединительного набора
a Крюки
b Канавка
4 Установите проходную втулку (поз. a) в проход между
соединительным набором и корпусом контроллера.
5 Установите крепежную заклепку (поз.b).
3‒24 Прокладка кабеля
a Проходная втулка
b Крепежная заклепка
6 Проведите кабель EHS Schaltplatine Ultra через проходную
втулку и подключите его к RoCon BM2C (см. « 3‒38
Подключение к печатной плате RTX-EHS»[427]).
7 После завершения установки и выполнения электрических
подключений (см. «3.6 Подключение воды» [4 21] и
«3.7 Электрическое подключение» [4 23]) установите на
место крышку и зафиксируйте ее винтом.
3.5.3 Монтаж соединительного набора DB
Опциональный соединительный набор DB обеспечивает
улучшенную доступность для подключения трубопровода
DrainBack (подающий поток гелиосистемы).
3‒25 Соединительный набор DB
a Подключение трубопровода DB (подающий поток
гелиосистемы)
b Датчик расхода (не входит в соединительный набор
DB, относится к комплекту поставки EKSRPS4)
c Ограничитель протока (FlowGuard)
d
Подключение подающего потока гелиосистемы к
накопительному баку
3.5.4 Монтаж соединительного набора P
Опциональный соединительный набор P для типов устройств
Biv обеспечивает улучшенную доступность для подключения
подающих и обратных линий гелиосистемы под давлением или
другого внешнего теплогенератора к накопительному баку. В
набор входят две теплоизолирующих гофрированных трубы,
которые с помощью накидной гайки подсоединяются к
подключениям накопительного бака. На другом конце
гофрированных труб находится по одному адаптеру для
подключений различных размеров подающего и обратного
трубопровода.
3‒26 Соединительный набор P для типов устройств Biv
a Подключение для подающей линии (красный)
b Подключение для обратной линии (синий)
