3 Установка и монтаж
Руководство по монтажу и эксплуатации
30
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
переключается на «Принудительное ВЫКЛ.». При повторной
отправке сигнала беспотенциальный переключающий контакт
S2S размыкается, а система продолжает работу.
[HT/NT contact]=1 [HT/NT contact]=0

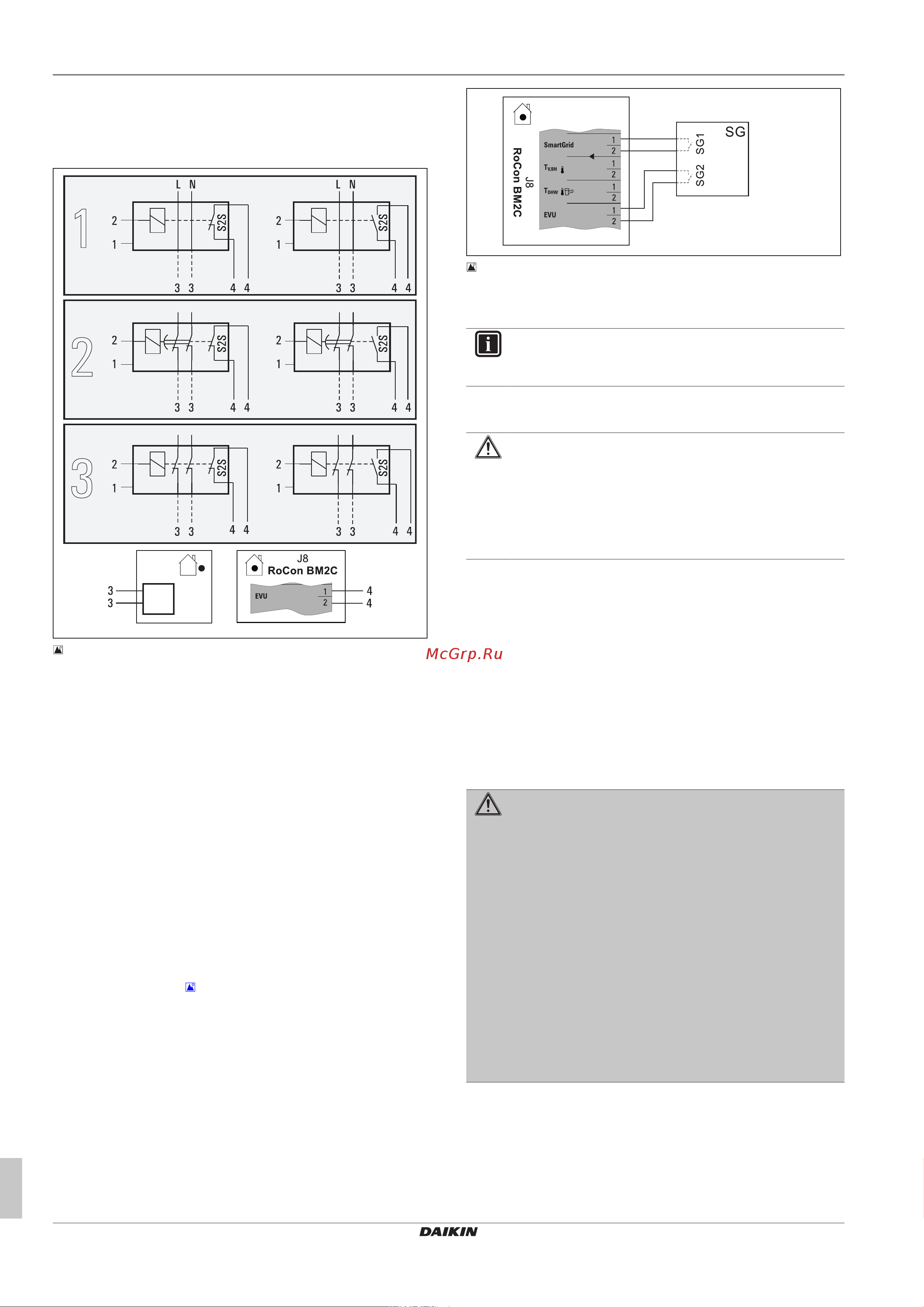

3‒43 Подключение переключающего контакта HT/NT
1 Ящик домового ввода для низкотарифного
подключения к сети
2
Приемник для обработки управляющего сигнала HT/NT
3 Источник электропитания наружного блока теплового
насоса (см. соответствующее руководство по
монтажу наружного блока теплового насоса)
4 Беспотенциальный переключающий контакт для
внутреннего блока теплового насоса
3.7.15 Подключение интеллектуального
контроллера (Smart Grid - SG)
Как только функция активируется с помощью параметра [Smart
grid]=1 [→ Main menu → Settings → Inputs/Outputs ] (см.
руководство по эксплуатации контроллера), то в зависимости от
сигнала энергоснабжающего предприятия тепловой насос
переключается в режим ожидания, обычный режим или в
высокотемпературный режим работы.
Для этого беспотенциальные переключающие контакты SG1/
SG2 интеллектуального контроллера должны быть подключены
к штекеру J8, разъемы Smart Grid и EVU, на печатной плате
RoCon BM2C (см. « 3‒44 Подключение функции Smart
Grid»[430]).
Как только активируется функция Smart Grid, автоматически
деактивируется функция HT/NT. В зависимости от значения
параметра [Smart grid mode] выполняется различный режим
работы теплового насоса [→ Main menu → Settings → Inputs/
Outputs] (см. руководство по эксплуатации контроллера).
3‒44 Подключение функции Smart Grid
3.8 Подключение хладагента
ИНФОРМАЦИЯ
Соблюдайте руководство по установке наружного
агрегата!
3.8.1 Прокладка трубопроводов хладагента
ПРЕДОСТЕРЕЖЕНИЕ
Повторное использование трубопроводов хладагента
может привести к повреждению устройства.
▪ Не используйте повторно трубопровод хладагента,
который использовался с другим хладагентом.
Замените трубопровод хладагента или тщательно
очистите его.
▪ Прокладывайте кабели с помощью гибочного устройства на
достаточном расстоянии до электрических кабелей.
▪ Спаивайте кабели только с небольшим потоком азота
(допускается только пайка высокотемпературным припоем).
▪ Установите теплоизоляцию в местах соединения только
после пуско-наладки (путем обнаружения утечки).
▪ Выполните отбортованные соединения и подключитесь к
устройствам (соблюдайте крутящие моменты затяжки, см.
«6.3Моменты затяжки» [437]).
3.8.2 Испытание под давлением и контур
хладагента
ПРЕДУПРЕЖДЕНИЕ
Система тепловых насосов содержит хладагент с
фторсодержащими парниковыми газами, которые при
их утечке могут нанести вред окружающей среде.
Тип хладагента: R32
Значение GWP*: 675
*GWP=потенциал глобального потепления
▪ Введите общее заправляемое количество
хладагента на прилагаемую этикетку на внешнем
блоке теплового насоса (дополнительную
информацию см. в руководстве по установке
внешнего блока теплового насоса).
▪ Не допускать утечки хладагента в атмосферу - в
обязательном порядке выполнять откачку
соответствующим откачивающим устройством и
отправлять на переработку.
1 Проведите испытание под давлением с азотом.
▪ Используйте азот 4.0 или выше.
▪ Максимум 40бар.
2 После успешного обнаружения утечки полностью слейте
азот.
