3 Установка и монтаж
Руководство по монтажу и эксплуатации
29
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
3‒41 Подключение FWX(V/M)-AATV3
3.7.13 Подключение переключающих
контактов (выходы AUX)
Переключающие контакты (выход AUX) могут использоваться
для различных параметрируемых функций.
Переключающий контакт A-A1-A2 включается при наступлении
настроенных в параметре [AUX switching function] условий
[→Main menu →Settings →Inputs/Outputs] (см. руководство по
эксплуатации контроллера).

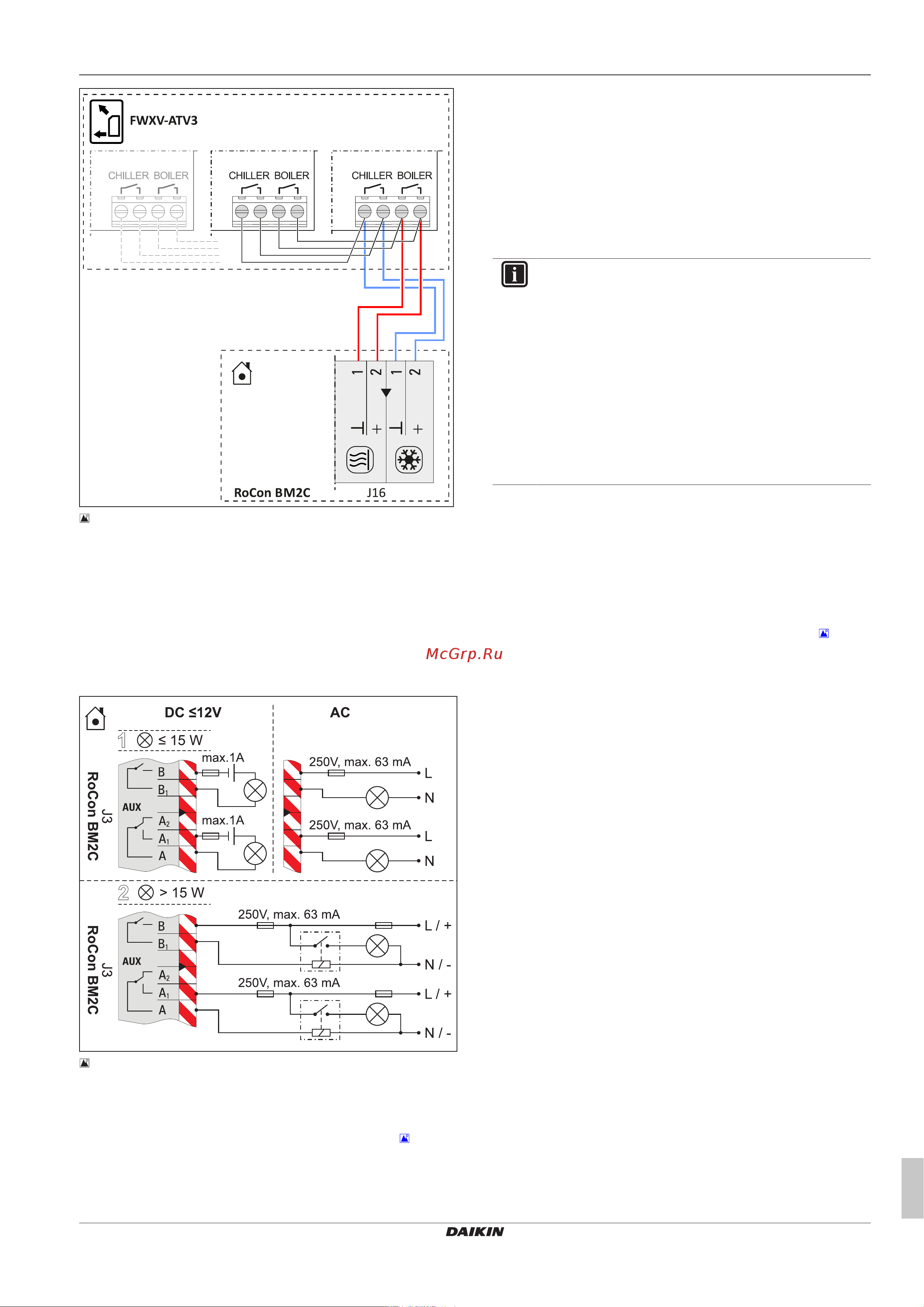

3‒42 Подключение переключающего контакта (выход AUX)
Клеммы B+B1 не назначаются этим устройствам или
предназначены для дополнительных функций.
Контакты в варианте 1 (коммутируемая мощность ≤15Вт) можно
подключить напрямую, как показано в разделе « 3‒42
Подключение переключающего контакта (выход AUX)»[429].
Применяемые согласно варианту 2 (коммутируемая мощность
>15 Вт) реле должны быть предназначены для 100%-ной
продолжительности включения.
Переключающий контакт A-A1-A2 может применяться,
например, для управления теплогенератором в бивалентных
системах отопления, состоящих из внутреннего агрегата и
газового водонагревателя или водонагревателя на жидком
топливе. Примеры подключения гидравлической системы
показаны в главе«Гидравлическое подключение» в справочнике
для монтажников.
ИНФОРМАЦИЯ
С подключенным A2 F или конденсационным котлом
G‑plus параметр [AUX switching function ] и параметр
[AUX wait time] должны быть настроены согласно
нужной функции [→ Main menu → Settings → Inputs/
Outputs].
См. руководство к контроллеру → глава «Настройки
параметров».
С подробной информацией по электрическому
подключению и настройкам параметров для подобных
бивалентных систем отопления можно ознакомиться в
Интернете (www.daikin.com) или у обслуживающего вас
сервисного партнера компании.
3.7.14 Низкотарифное подключение к сети
(HT/NT)
Если наружный агрегат подключен к низкотарифному
подключению к сети, беспотенциальный переключающий
контакт S2S приемника, который обрабатывает выходной сигнал
низкотарифного подключения к сети от энергоснабжающего
предприятия (EVU), должен быть подключен к штекеру J8,
разъем EVU на печатной плате RoCon BM2C (см. « 3‒43
Подключение переключающего контакта HT/NT»[430]).
При настройке параметра [HT/NT function] >0 [→ Main menu
→ Settings → Inputs/Outputs] в периоды высокого тарифа
отключаются определенные компоненты системы (см.
руководство по эксплуатации контроллера).
Распространены следующие типы низкотарифного подключения
к сети:
▪ Тип 1: При данном виде низкотарифного подключения к
источнику электропитания наружного блока теплового насоса
не прерывается.
▪ Тип 2: При данном виде низкотарифного подключения к
источнику электропитания наружного блока теплового насоса
прерывается после определенного промежутка времени.
▪ Тип 3: При данном виде низкотарифного подключения к
источнику электропитания наружного блока теплового насоса
прерывается немедленно.
Беспотенциальный переключающий контакт S2S может быть
выполнен в качестве размыкающего или замыкающего
переключающего контакта.
▪ При варианте исполнения в качестве размыкающего контакта
должен быть настроен параметр [HT/NT contact]=1 [→ Main
menu → Settings → Inputs/Outputs]. При отправке сигнала
низкого тарифа от энергоснабжающего предприятия (EVU)
размыкается переключающий контакт S2S. Установка
переключается на «Принудительное ВЫКЛ.». При повторной
отправке сигнала беспотенциальный переключающий контакт
S2S замыкается, а система продолжает работу.
▪ При варианте исполнения в качестве замыкающего контакта
должен быть настроен параметр [HT/NT contact]=0 [→ Main
menu → Settings → Inputs/Outputs]. При отправке сигнала
низкого тарифа от энергоснабжающего предприятия (EVU)
замыкается переключающий контакт S2S. Установка
