Daikin EHSXB08P30D2 [24/44] Общая схема электрических соединений
![Daikin EHSXB04P50DA [24/44] Общая схема электрических соединений](/views2/1786944/page24/bg18.png)
3 Установка и монтаж
Руководство по монтажу и эксплуатации
24
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020

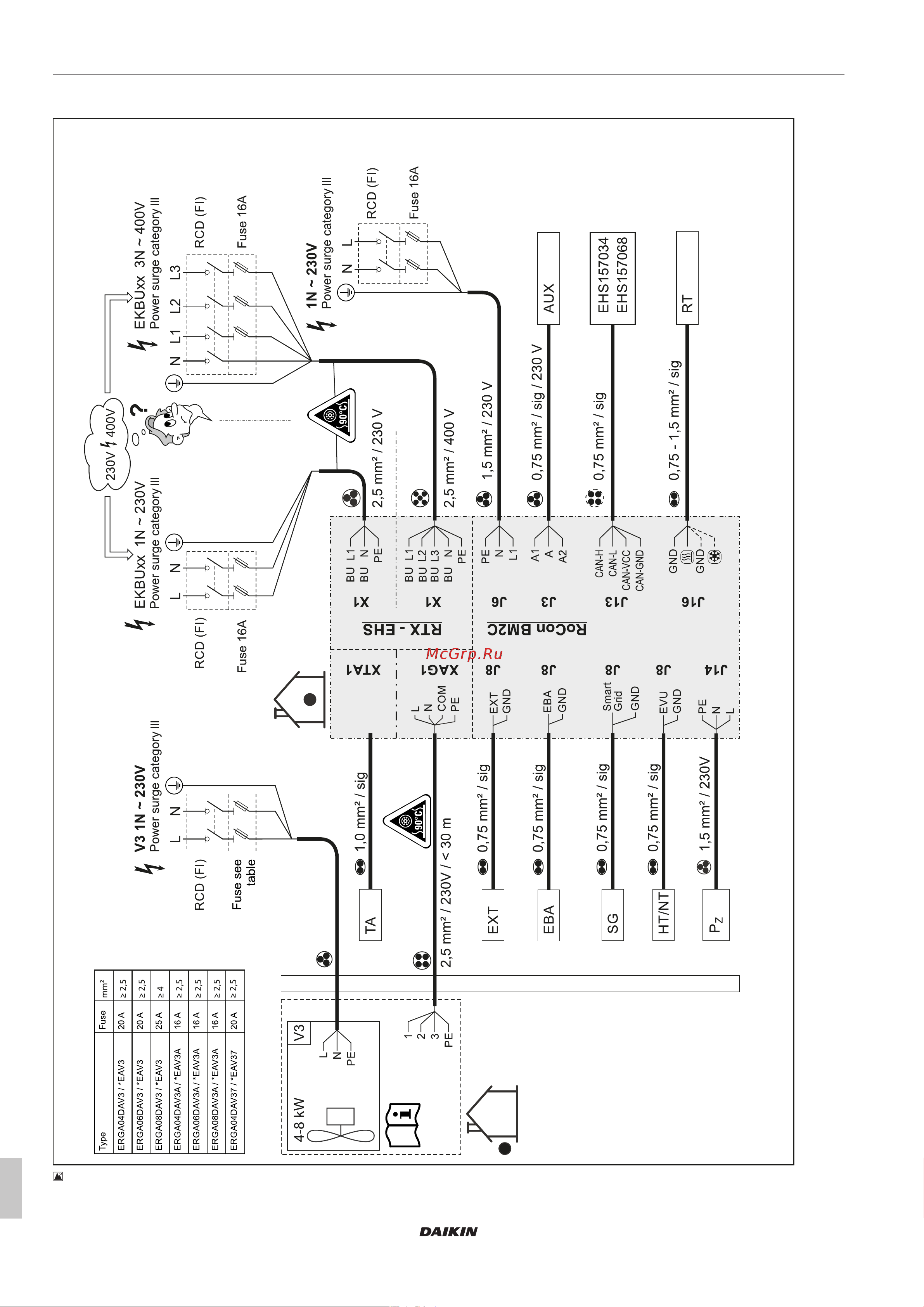

3.7.1 Общая схема электрических соединений
3‒31 Общая схема электрических соединений: для электрического подключения при установке устройства (пояснение и
расположение выводов печатной платы см. «6.5Схема электрического подключения» [439])
