3 Установка и монтаж
Руководство по монтажу и эксплуатации
26
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
3‒35 Подключение наружного блока теплового насоса
ИНФОРМАЦИЯ
При отключении наружного блока теплового насоса
посредством предписанного энергоснабжающим
предприятием (EVU) коммутационного устройства
внутренний агрегат не отключается.
3.7.6 Подключение датчика температуры
снаружи (опционально)
Наружный блок теплового насоса оснащен встроенным
датчиком температуры снаружи, который используется для
регулирования температуры подачи с компенсацией погодных
условий с функцией защиты от замерзания. С помощью
дополнительного датчика температуры снаружи можно
дополнительно оптимизировать погодозависимое
регулирование температуры подачи.
▪ Выберите местонахождение примерно в одной трети высоты
здания (минимальное расстояние от земли: 2 м) на самой
холодной стороне здания (север или северо-восток). При этом
исключите близость к внешним источникам тепла (дымоходы,
вентиляционные шахты) и прямой солнечный свет.
▪ Установите датчик температуры снаружи так, чтобы выход
кабеля был направлен вниз (предотвращает попадание
влаги).
ПРЕДОСТЕРЕЖЕНИЕ
Параллельная установка датчика и силового кабеля в
трубе для электропроводки может привести к
значительным нарушениям нормальной работы
внутреннего агрегата.
▪ Всегда прокладывайте кабель датчика отдельно.
1 Подключите датчик температуры снаружи к двухжильному
кабелю датчика (минимальное поперечное сечение 1мм
2
).
2 Проложите кабель датчика к внутреннему агрегату.
3 Выполните этапы установки, описанные в «3.7.4 Общая
информация об электрическом подключении» [425].
4 Подключите провод датчика к клеммной колодке XTA1 (см.
«3.7.2 Положение печатных плат и клеммных
колодок» [425]).
5 В контроллере RoCon+ HP1 установите параметр [Outside
temperature sensor] на «On» [→ Main menu → Configuration
→Sensors].
3.7.7 Внешний переключающий контакт
С помощью подключения внешнего переключающего контакта
(« 3‒36 Подключение переключающего контакта EXT»[4 26])
возможно переключение режима работы внутреннего агрегата.
Переключение активного режима работы осуществляется с
помощью изменения значения сопротивления (« 3‒2
Величины сопротивления для обработки сигнала EXT» на
стр. 26[4 26]). Переключение режима работы сохраняется
только на время замыкания внешнего переключающего
контакта.
Режим работы действует для прямого контура внутреннего
агрегата, а также для всех остальных контуров отопления,
опционально подключенных к устройству.
Если активированы специальные функции, например, «Manual
operation», то сигналы входа не обрабатываются.

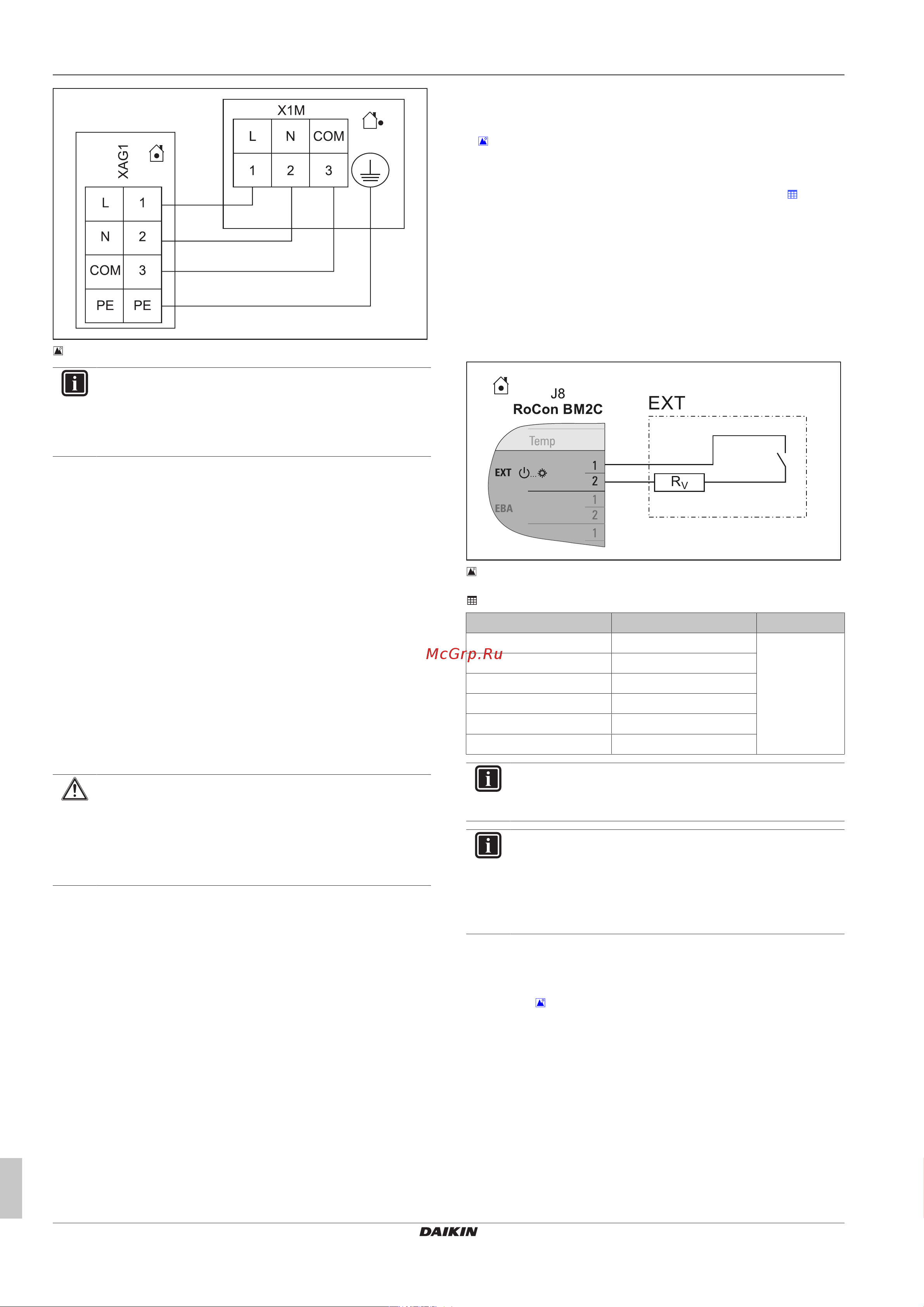

3‒36 Подключение переключающего контакта EXT
3‒2 Величины сопротивления для обработки сигнала EXT
Режим работы Сопротивление R
V
Допуск
Standby <680 Ом ±5%
Heating 1200 Ом
Reduce 1800 Ом
Summer 2700 Ом
Automatic 1 4700 Ом
Automatic 2 8200 Ом
ИНФОРМАЦИЯ
При значениях сопротивления выше значения для
«Automatic 2» вход не учитывается.
ИНФОРМАЦИЯ
Благодаря встроенной в контроллер RoCon+ HP1
функции [Heating support (HZU)] (см. руководство по
эксплуатации контроллера) отсутствует необходимость
в соединении подключения EXT с подключением
блокирующего контакта горелки гелиосистемы.
3.7.8 Внешний сигнал запроса (EBA)
При подключении переключающего контакта EBA к внутреннему
агрегату (« 3‒37 Подключение переключающего контакта
EBA» [4 27]) и соответствующей настройке параметров в его
контроллере RoCon+ HP1 возможно генерирование запроса на
тепло через внешний переключающий контакт. При замыкании
переключающего контакта внутренний агрегат переключается в
режим нагрева. Температура воды на выходе регулируется
[→ Main menu → Configuration → Heating] по температуре,
настроенной в параметре [Feed temperature, heating mode].
Переключающий контакт EBA имеет приоритет перед запросом
от комнатного термостата.
