3 Установка и монтаж
Руководство по монтажу и эксплуатации
19
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020

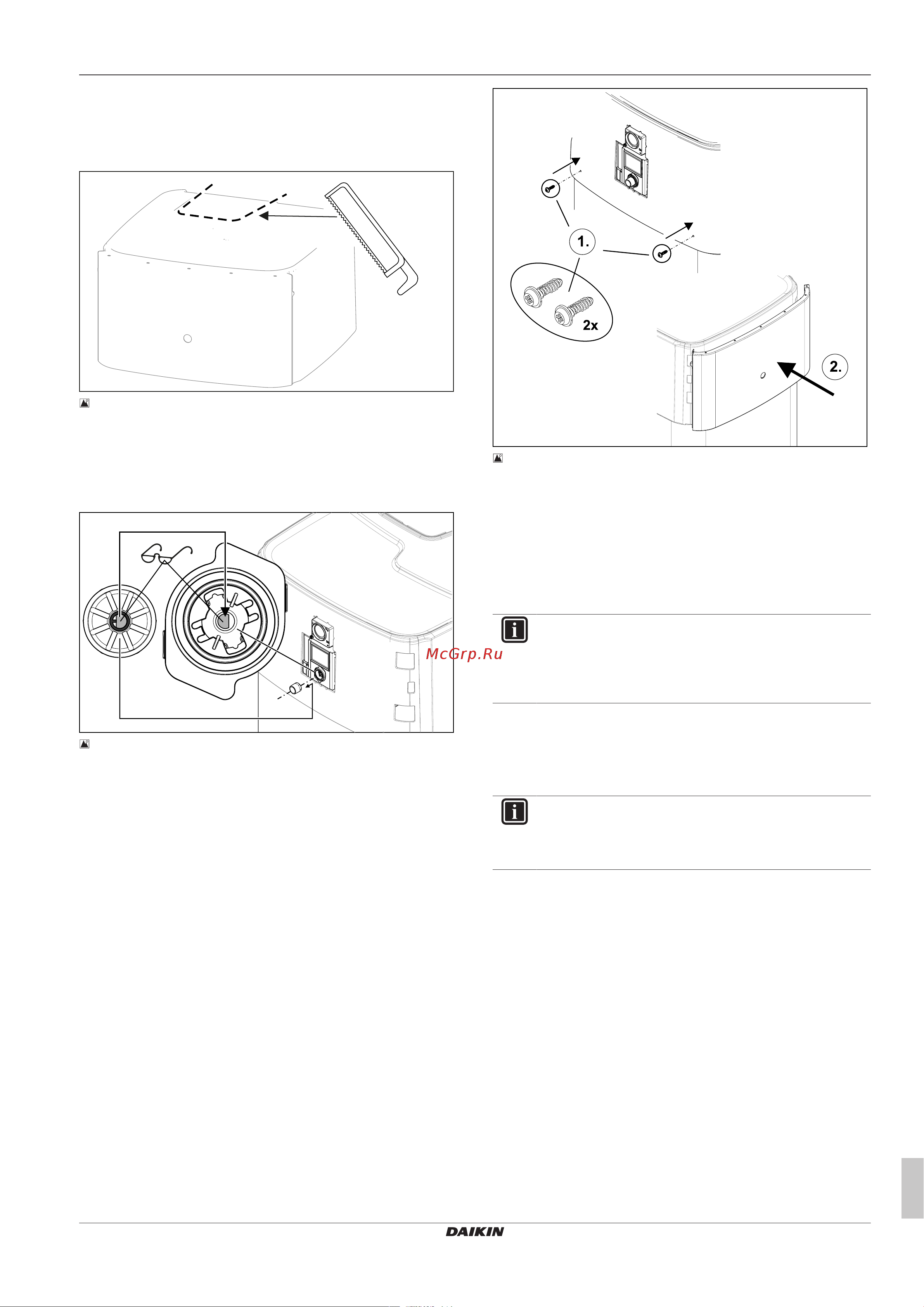

3.4.8 Открытие кожуха
1 При направленности подключений подающей и обратной
линий системы отопления вверх: отсоедините кожух
специальным инструментом вдоль перфорации.
3‒20 Открытие кожуха
3.4.9 Крепление поворотной кнопки к
контроллеру
1 Установить поворотную кнопку в крепление поворотной
кнопки на устройстве RoCon+ HP1 и нажать на нее.
3‒21 Установка поворотной кнопки
3.4.10 Крепление кожуха
После полного окончания монтажа:
1 поставить винты крепления кожуха (пакет с
принадлежностями).
2 Наденьте переднее стекло на поворотную кнопку RoCon+
HP1. Нажимайте вверх и вниз, пока переднее стекло не
будет надежно зафиксировано.
3‒22 Крепление кожуха
3.5 Установка опциональных
принадлежностей
3.5.1 Монтаж электрического
вспомогательного электронагревателя
(EKBUxx)
ИНФОРМАЦИЯ
Если высота потолка низкая, наклоните накопительный
бак, чтобы установить вспомогательный нагреватель в
положении опорожнения. Это необходимо сделать
перед дальнейшими этапами установки.
Внутренний агрегат предусматривает возможность установки
дополнительного электронагревателя (вспомогательного
нагревателя EKBUxx). Например, это поможет использовать
регенерированное электричество в качестве дополнительного
источника тепла.
ИНФОРМАЦИЯ
К данному компоненту прилагается отдельное
руководство, содержащее в том числе и указания по
установке и управлению.
3.5.2 Монтаж соединительного набора
внешнего теплогенератора
(EKBUHSWB)
Для управления вспомогательным электронагревателем или
другими внешними теплогенераторами необходимо установить
соединительный набор внешнего теплообменника.
1 Откройте корпус; для этого выкрутите винт.
2 Выньте дополнительные компоненты из корпуса (зажим
кабельного ввода, кабельные стяжки, проходную втулку).
3 Установите соединительный набор на корпус контроллера
внутреннего агрегата. Для этого вставьте крюки (поз. a)
соединительного набора в пазы корпуса контроллера (поз.
b); а затем прижмите соединительный набор вниз.
