3 Установка и монтаж
Руководство по монтажу и эксплуатации
12
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
3 Установка и монтаж
ПРЕДУПРЕЖДЕНИЕ
Ненадлежащим образом размещенные и
установленные системы охлаждения (тепловые
насосы), кондиционеры и нагревательные устройства
могут представлять опасность для жизни и здоровья, а
также привести к нарушению их функционирования.
▪ Работы на внутреннем агрегате (как например,
установку, наладку, подключение и первоначальную
пуско-наладку) разрешается выполнять только
лицам, уполномоченным и успешно прошедшим
техническую или ремесленную подготовку, дающую
право на соответствующую деятельность, а также
участвовавшим в специальных курсах по
повышению квалификации, признанных
соответствующим компетентным органом. Сюда, в
частности, причисляются специалисты по системам
отопления, специалисты-электрики и специалисты
по отоплению, вентиляции и кондиционированию
воздуха, обладающие благодаря своей
профессиональной подготовке и своим
специальным знаниям опытом проведения
технически грамотного монтажа и техобслуживания
систем отопления, охлаждения и
кондиционирования, а также тепловых насосов.
Неправильные установка и монтаж аннулируют гарантию
производителя на устройство. Если у вас есть какие-либо
вопросы, обратитесь в нашу службу технической поддержки.
3.1 Габариты и присоединительные
размеры

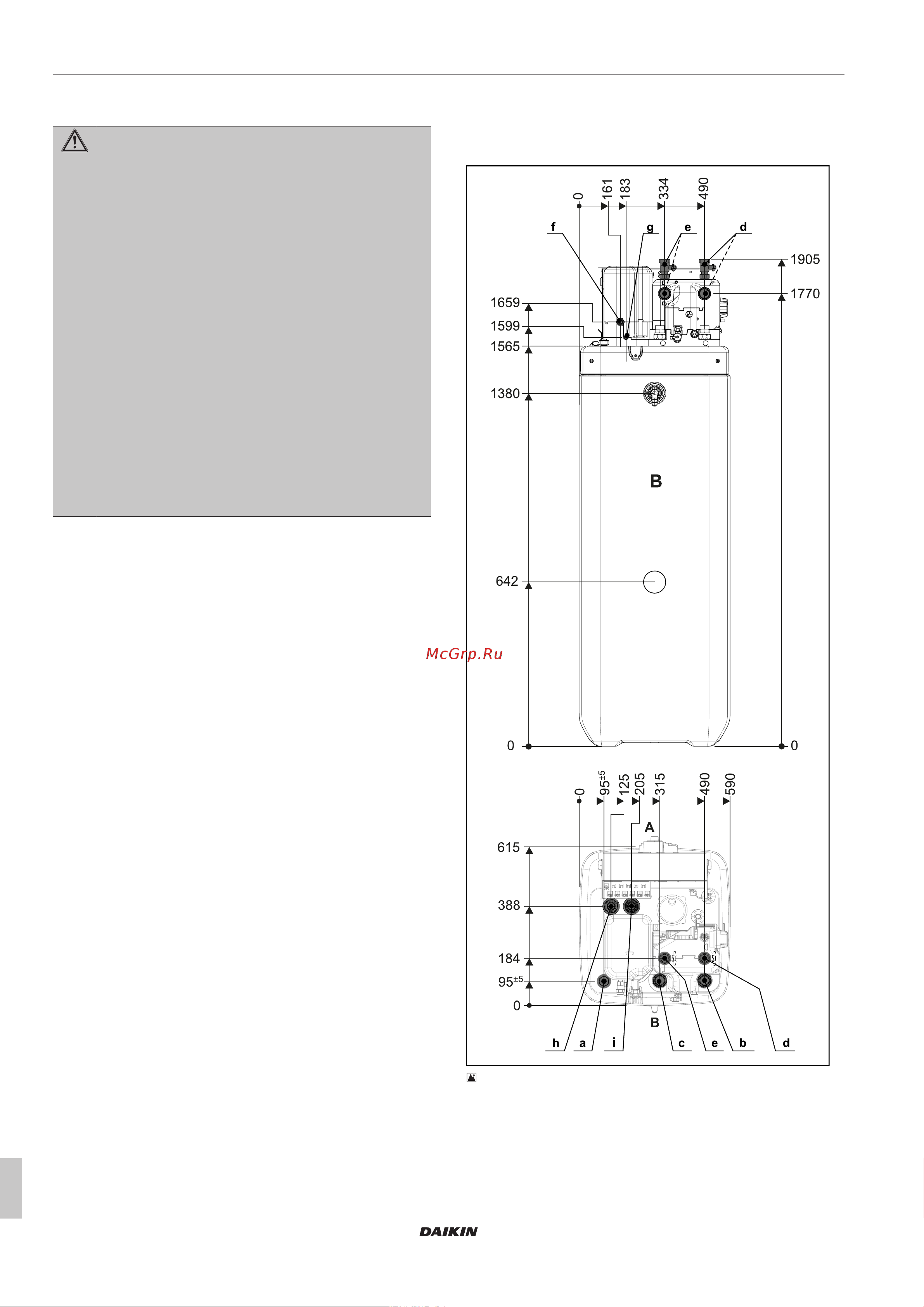

Габариты …04P30D…/…08P30D…
3‒1 Габариты …04P30D…/…08P30D…
a Подача гелиосистемы
b Холодная вода бытового потребления
c Горячая вода
d Подающая линия системы отопления
e Обратная линия системы отопления
f Подключение трубопровода (газопровода) для
хладагента
g Подключение трубопровода для жидкости
(хладагента)
