6 Технические характеристики
Руководство по монтажу и эксплуатации
41
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
Поз. Обозначение Поз. Обозначение
X2M6 Клемма соединительного кабеля HPc-VK-1
X2M7 Клемма соединительного кабеля HPc-VK-1
X11M Клеммная колодка в FWXV-ATV3
XAG1
Штекерное соединение наружного блока теплового
насоса
XBUH1
Штекерное соединение вспомогательного нагревателя
(EKBUxx)
XAG1
Штекерное соединение наружного блока теплового
насоса
XTA1
Клеммная колодка датчика температуры снаружи T
A

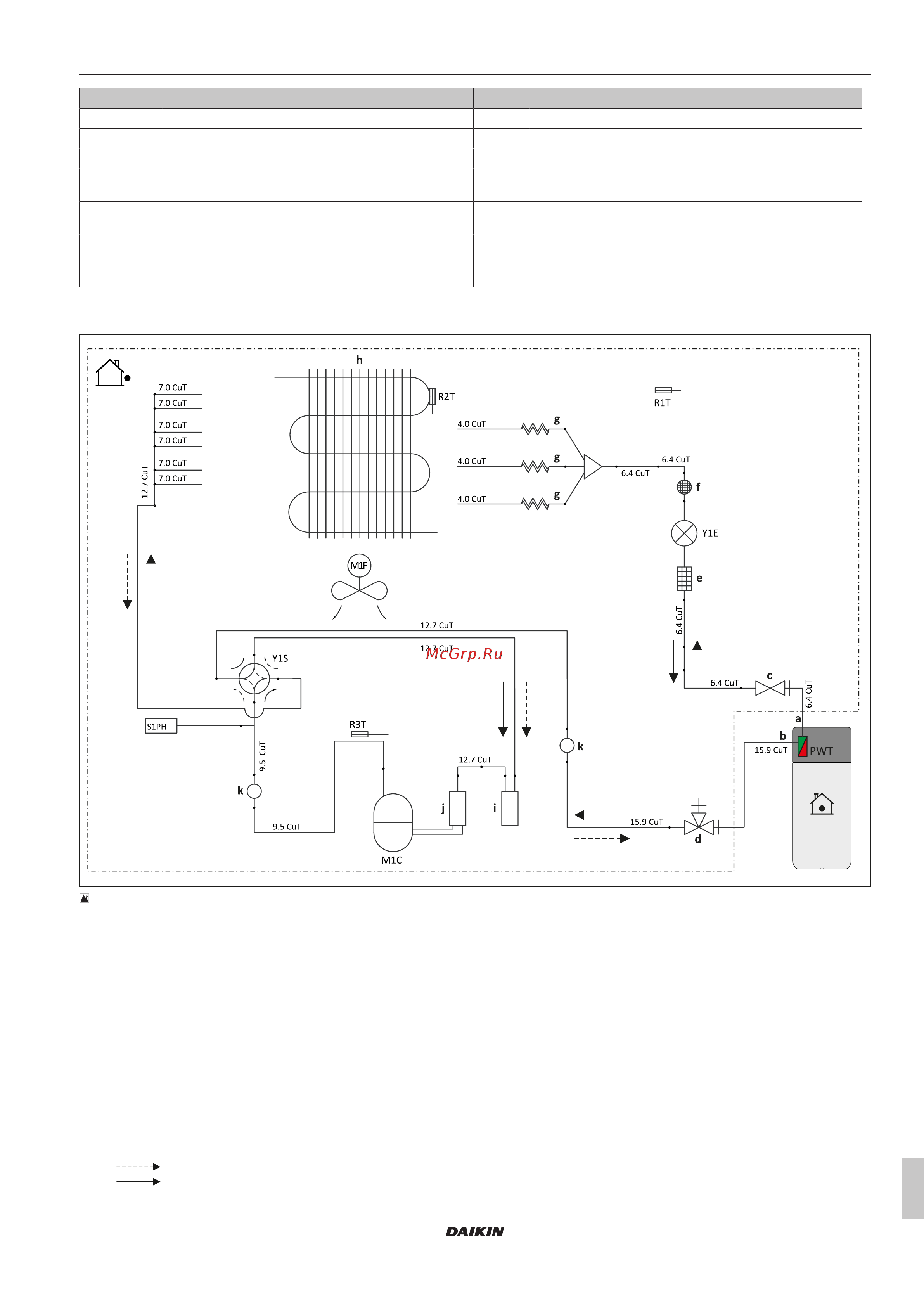

6.6 План трубопроводов контура хладагента
6‒7 Компоненты в контуре теплового насоса
a Обеспеченные силами клиента трубопроводы (жидкость: отбортованное соединение диаметром 6,4мм)
b Обеспеченные силами клиента трубопроводы (газ: отбортованное соединение диаметром 15,9мм)
c Запорный вентиль (жидкость)
d Запорный вентиль с сервисным портом (газ)
e Фильтр
f Заслонка с фильтром
g Капиллярная трубка
h Теплообменник
i Аккумулятор
j Аккумулятор компрессора
k Заслонка
M1C Компрессор
M1F Вентилятор
PWT Пластинчатый теплообменник
R1T Датчик (внешнего воздуха)
R2T Датчик (теплообменника)
R3T Датчик (нагнетания компрессора)
S1PH Реле высокого давления (автоматический сброс)
Y1E Электронный терморегулирующий вентиль
Y1S Электромагнитный клапан (4‑ходовой клапан)(ВКЛ.: охлаждение)
Отопление (Heating)
Охлаждение (Cooling)
