Tohatsu MFS 40 A ETL [13/81] Выносной пульт для дистанционного управления
![Tohatsu MFS 40 A ETL [13/81] Выносной пульт для дистанционного управления](/views2/1845504/page13/bgd.png)
13

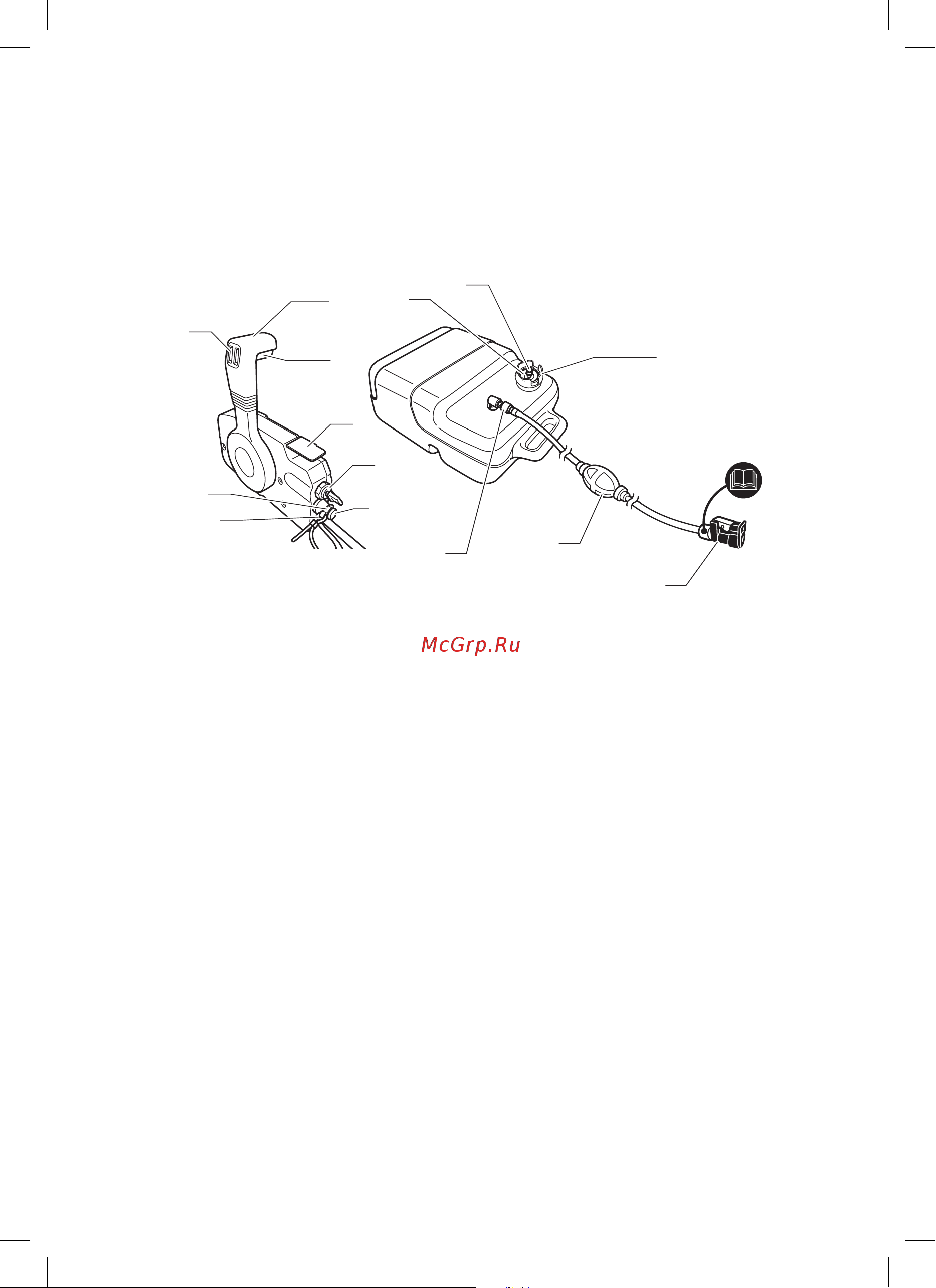

Выносной пульт для дистанционного управления
и топливный бак
3
1
2
4
5
6
7
8
10
9
14
13
12
11
ENOF00127-C
1 Рычаг управления газ/реверс
2 Запорное устройство нейтрали
3 Кнопка управления подъёмом
4 Свободный дроссельный рычаг
5 Замок зажигания
6 Выключатель Аварийного Останова Двигателя
7 Замок аварийного останова
8 Шнур аварийного останова двигателя
9 Указатель уровня топлива
10 Вентиляционный воздушный винт
11 Крышка топливного бака
12 Топливный штуцер (сторона двигателя)
13 Груша подкачки топлива
14 Топливный штуцер
(сторона топливного бака)
