37
ПРЕДУПРЕЖДЕНИЕ
• Закрепите другой конец шнура
аварийного останова на индивиду-
альном спасательном средстве и
сохраняйте его закрепленным во
время движения.
• Не прикрепляйте шнур к части
одежды, которая легко может ото-
рваться при натяжении.
• Прикрепляйте шнур таким обра-
зом, чтобы было исключено его
зацепление с каким-либо объектом
при натяжении.
• Будьте внимательны и не натяги-
вайте шнур во время движения. Не-
произвольный останов мотора мо-
жет вызвать потерю управляемости
подвесного мотора. Быстрая потеря
мощности двигателем может приве-
сти к падению или к выбрасыванию
пассажира(ов) через борт.
ПРЕДУПРЕЖДЕНИЕ
• Не переводите рычаг в положе-
ние Назад во время скольжения по
воде, т.к. при этом будет потеряно
управление, лодка может напол-
ниться водой и затонуть /или мо-
жет быть поврежден корпус.
• Не переводите рычаг в положе-
ние Назад во время движения на
полном ходу, т.к. при этом будет
потеряно управление, что приве-
дет к падению или выбрасыванию
пассажира (ов) за борт. Это, в свою
очередь, приведет к тяжелым
травмам и возможному поврежде-
нию системы управления и/или си-
стемы переключения передач.
ПРЕДУПРЕЖДЕНИЕ
Не переключайте передачи во вре-
мя движения лодки на высокой ско-
рости, т.к. при этом будет потеряно
управление, что приведет к падению
или выбрасыванию пассажира(ов)
за борт. Это, в свою очередь, приве-
дет к тяжелым травмам.

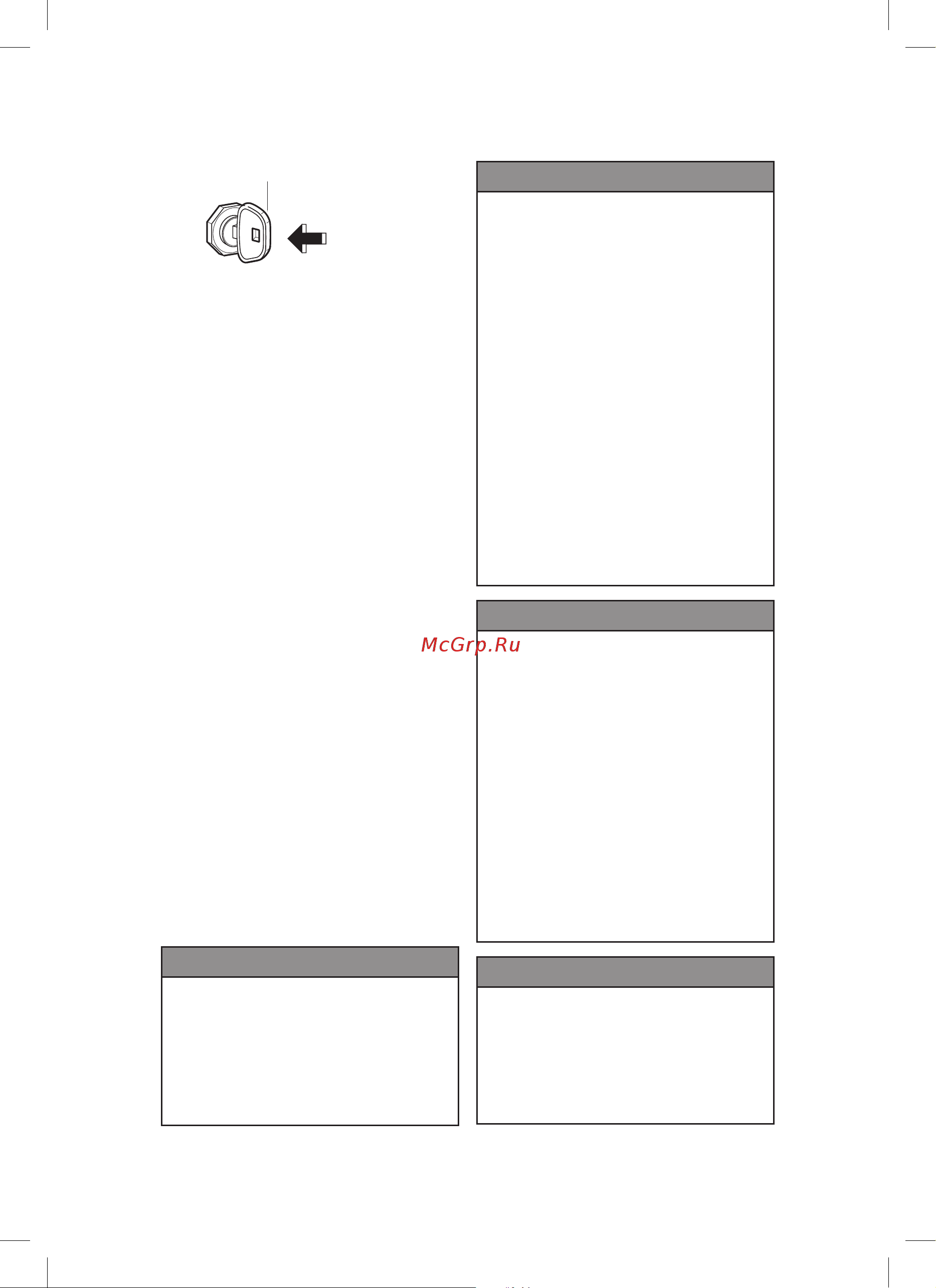

Каждый раз, когда подобным образом на-
жимается ключ, обороты двигателя изме-
няются, как указано ниже:
Запуск
850 об/мин ► 750 об/мин ► 650 об/мин
▲ ▼
950 об/мин ◄ 850 об/мин ◄ 750 об/мин
При установке оборотов на 650 об/мин зву-
чит один короткий сигнал зуммера, что из-
вещает об установленых самых низких хо-
лостых оборотов двигателя. При установке
оборотов двигателя на 950 об/мин звучат
два коротких сигнала зуммера, что изве-
щает об установленых оборотах двигателя.
Установите заново обороты двигателя по-
сле запуска двигателя, или когда обороты
поднимутся выше 3000 об/мин, при этом
троллинговые обороты рекомендуется
стандартно оставлять 850 об/мин. Следует
учитывать, что данная функция не рабо-
тает, если заряд аккумуляторной батареи
ниже, чем предписано, и в этом случае Вам
следует оставить двигатель на холостом
ходу, при этом скорость вращения автома-
тически установится на 850 об/мин.
4. Передний ход, задний ход и
ускорение
ПРЕДУПРЕЖДЕНИЕ
Перед переключением на перед-
ний или задний ход убедитесь, что
лодка надлежащим образом при-
швартована, и что подвесной мотор
может полностью поворачиваться
вправо и влево. Убедитесь, что впе-
реди и за кормой нет пловцов.
ON
1
seconds
ENOF00876-0
Секунда
