64
ПРЕДУПРЕЖДЕНИЕ
• Установите топливный фильтр со
всеми соответствующими частями, т.к.
в противном случае может произойти
утечка топлива, что может привести к
пожару или взрыву.
• Регулярно проверяйте топливную
систему на наличие протечек топлива.
• По обслуживанию топливной системы
проконсультируйтесь у авторизованного
дилера. Обслуживание, выполняемое
неквалифицированным лицом, может
привести к повреждению двигателя
мотора.
Топливный фильтр (для
двигателя)

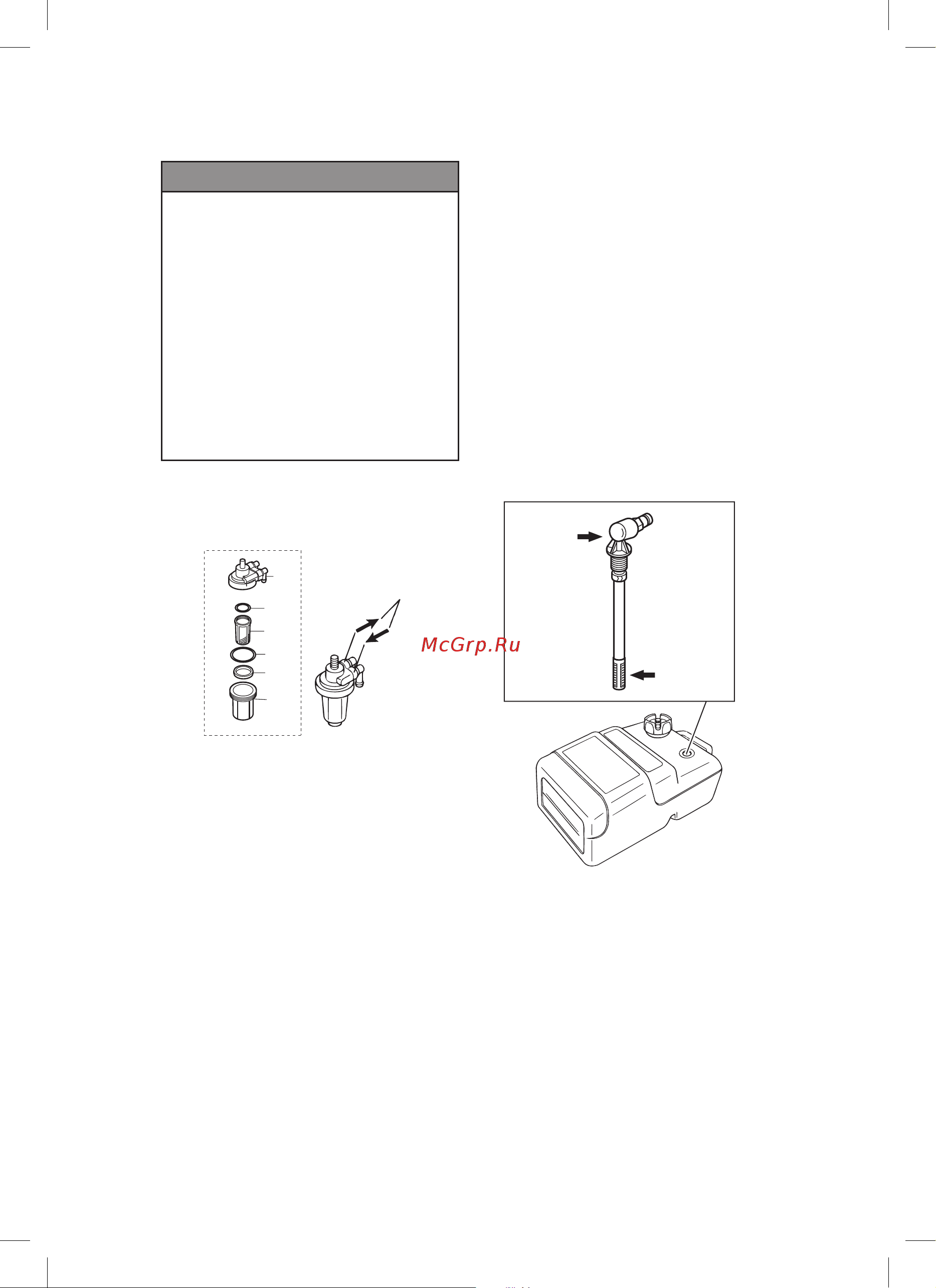

1. Проверьте стакан на наличие в нем
воды и осадков.
1. Корпус
2. О-образная прокладка
3. Фильтр
4. О-образная прокладка
5. Поплавок
6. Стакан
7. Стрелка указывает на направление
потока топлива
2. При наличии воды и грязи отсоеди-
ните шланги от топливного штуцера
(вставного) и топливного насоса.
3. Снимите стакан, фильтр и О-образную
прокладку с корпуса топливного фильтра.
4. Проверьте износ и засорение каж-
дой детали и замените при необходи-
мости.
5. При необходимости удалите все ино-
родные тела из кожуха редуктора и с
гребного вала.
6. Заново соберите все детали.
1
2
7
3
4
6
5
ENOF00096-A
Топливный фильтр (для
топливного бака)
1. Отсоедините колено приемника то-
плива от топливного бака, поворачивая
его против часовой стрелки.
2. Очистите топливный фильтр или за-
мените при необходимости.
3. Заново соберите все детали.
Топливный бак
Вода или грязь в топливном баке будут
ухудшать эксплуатационные характе-
ристики двигателя. Проверяйте и очи-
щайте бак в указанные интервалы или
после длительного хранения (более
трех месяцев).
1. Приемник топлива
2. Фильтр
1
2
ENOF00926-0
