56
Проверка уровня масла
При слишком низком или слишком высо-
ком уровне масла срок службы двигателя
будет значительно сокращен.
1. Заглушите двигатель и установите его в
вертикальное положение.
2. Снимите верхний капот.
3. Вытащите щуп.
4. Протрите щуп от масла чистой тряпкой.
5. Вставьте щуп.
6. Вытащите щуп и проверьте уровень масла.
7. Верните щуп на место.

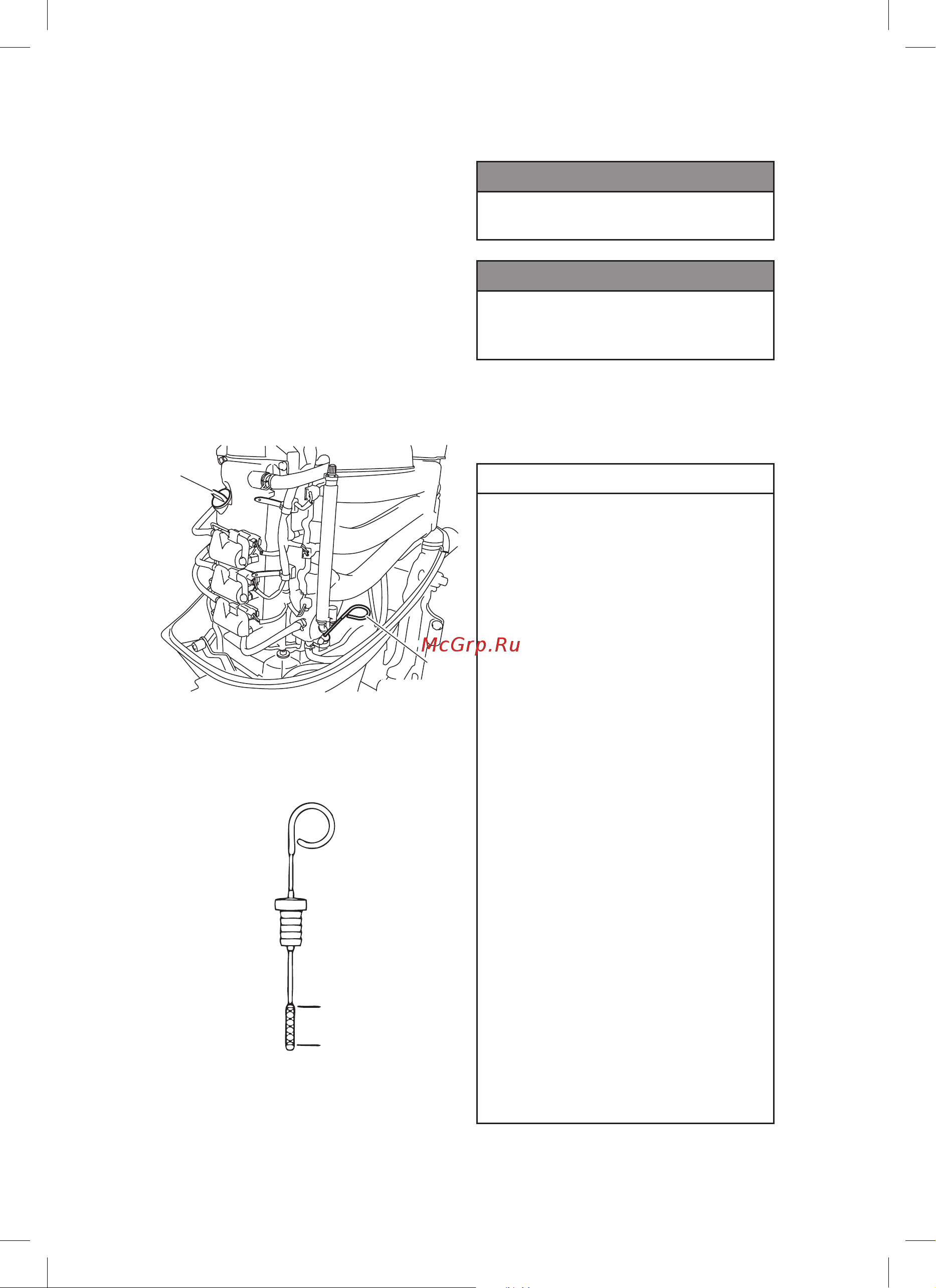

1. Заливная горловина
2. Щуп
1. Верхний уровень 2200 мл.
2. Нижний уровень 1700 мл.
1
2
ENOF00920-0
2
1
ENOF00081-0
ПРИМЕЧАНИЕ
Проверка уровня масла произво-
дится при холодном двигателе.
ПРИМЕЧАНИЕ
Обратитесь за консультацией к ва-
шему дилеру, если масло имеет мо-
лочный цвет или выглядит грязным.
Подливка моторного масла
Если уровень масла находится на уровне
нижней риски или ниже, долейте рекомен-
дуемое масло до риски на середине щупа.
ПРЕДОСТЕРЕЖЕНИЕ
• Не допускается добавление мо-
торного масла производителя и
марки, отличных от используе-
мого. В случае добавления масла
другого производителя или дру-
гой марки слейте все масло и об-
ратитесь к дилеру за помощью.
• В случае попадания в масляную
камеру посторонних веществ по-
мимо моторного масла, например,
бензина, опустошите камеру и об-
ратитесь к дилеру за помощью.
• При доливе моторного масла
будьте внимательными, чтобы не
допустить попадания в масляную
камеру посторонних веществ, та-
ких как грязь или вода.
• Немедленно вытрите моторное
масло в случае пролива и утили-
зируйте его в соответствие с мест-
ными правилами защиты окружа-
ющей среды и предотвращения
возникновения пожара.
• Не заправляйте бензобак сверх
его емкости. В случае перепол-
нения слейте масло до верхнего
предела. Если уровень масла бу-
дет выше допустимого верхнего
уровня, масло может проливаться,
что приведет к повреждению дви-
гателя мотора.
