35

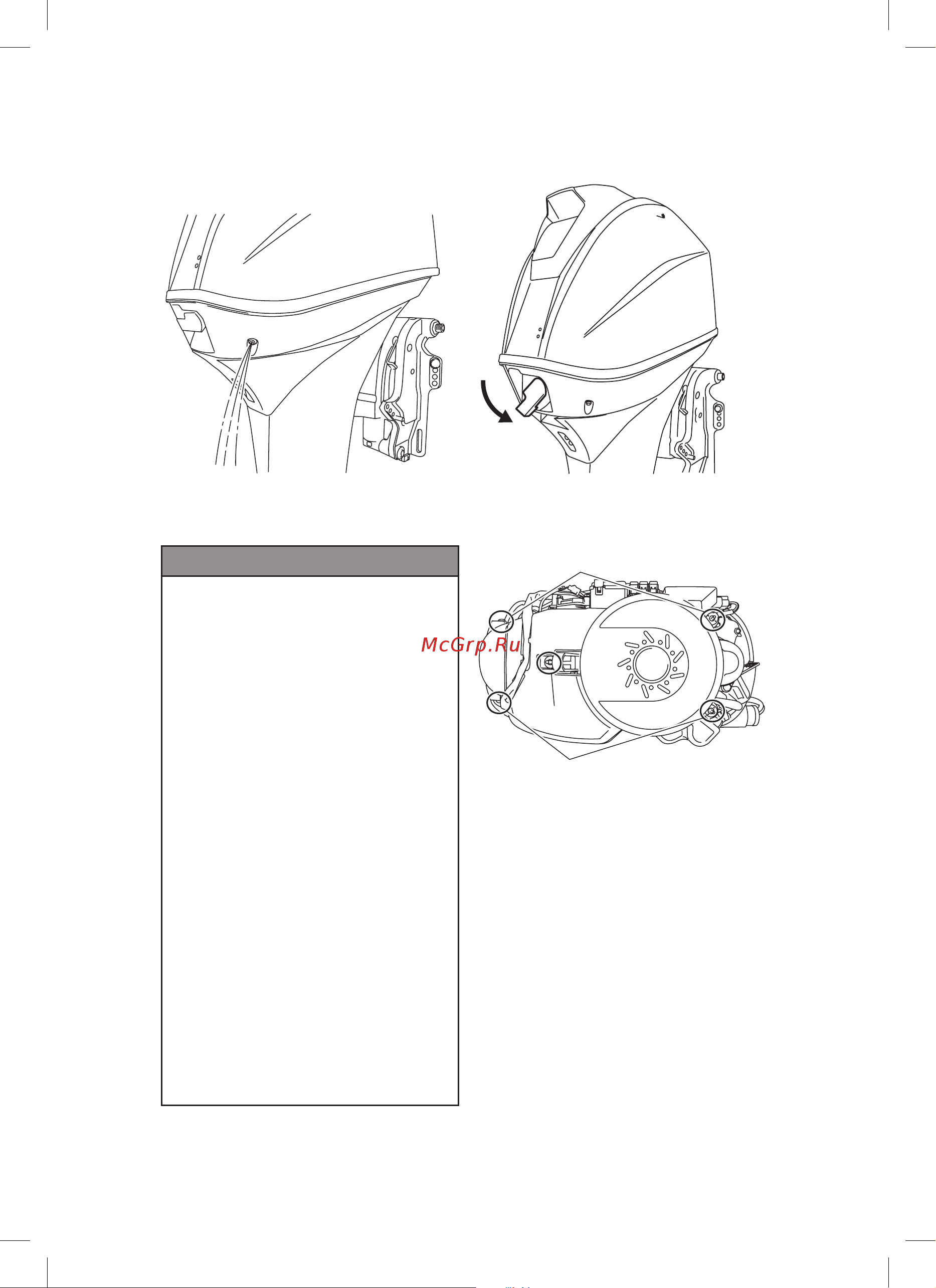

1. Снимите капот.
2. Снимите крышку шкива стартера.
1. Болт
2. Резиновая втулка
3. Обязательно установите чеку аварий-
ного отключения и прочно закрепите шнур
аварийного останова на руке рулевого или
на персональном средстве спасения руле-
вого.
4. Вставьте конец шнура ручного стартера с
узлом в прорезь в шкиве маховика и обмо-
тайте шнур вокруг шкива.
6. Проверьте, выходит ли охлаждающая
вода из контрольного отверстия.
Перед запуском
ПРЕДУПРЕЖДЕНИЕ
При использовании экстренного
шнурового стартера:
• Защита пускового механизма не
работает. Убедитесь, что пере-
дача находится в нейтральном
положении. В противном случае
мотор приведет лодку в движение
немедленно, что может привести
к травмам.
• Опасайтесь попадания одежды и
т.п. во вращающиеся части двига-
теля мотора.
• Для предотвращения несчастно-
го случая или травм от вращаю-
щихся частей не устанавливайте
на место крышку защиты махови-
ка и капот после запуска двигате-
ля.
• Не тяните за шнуровой стартер,
если за спиной находится посто-
роннее лицо. Это действие может
травмировать наблюдателя.
• Закрепите шнур аварийного
останова на одежде или любой
части тела перед запуском двига-
теля.
ENOF00868-0
ENOF00872-0
2
2
1
ENOF00873-0
