33

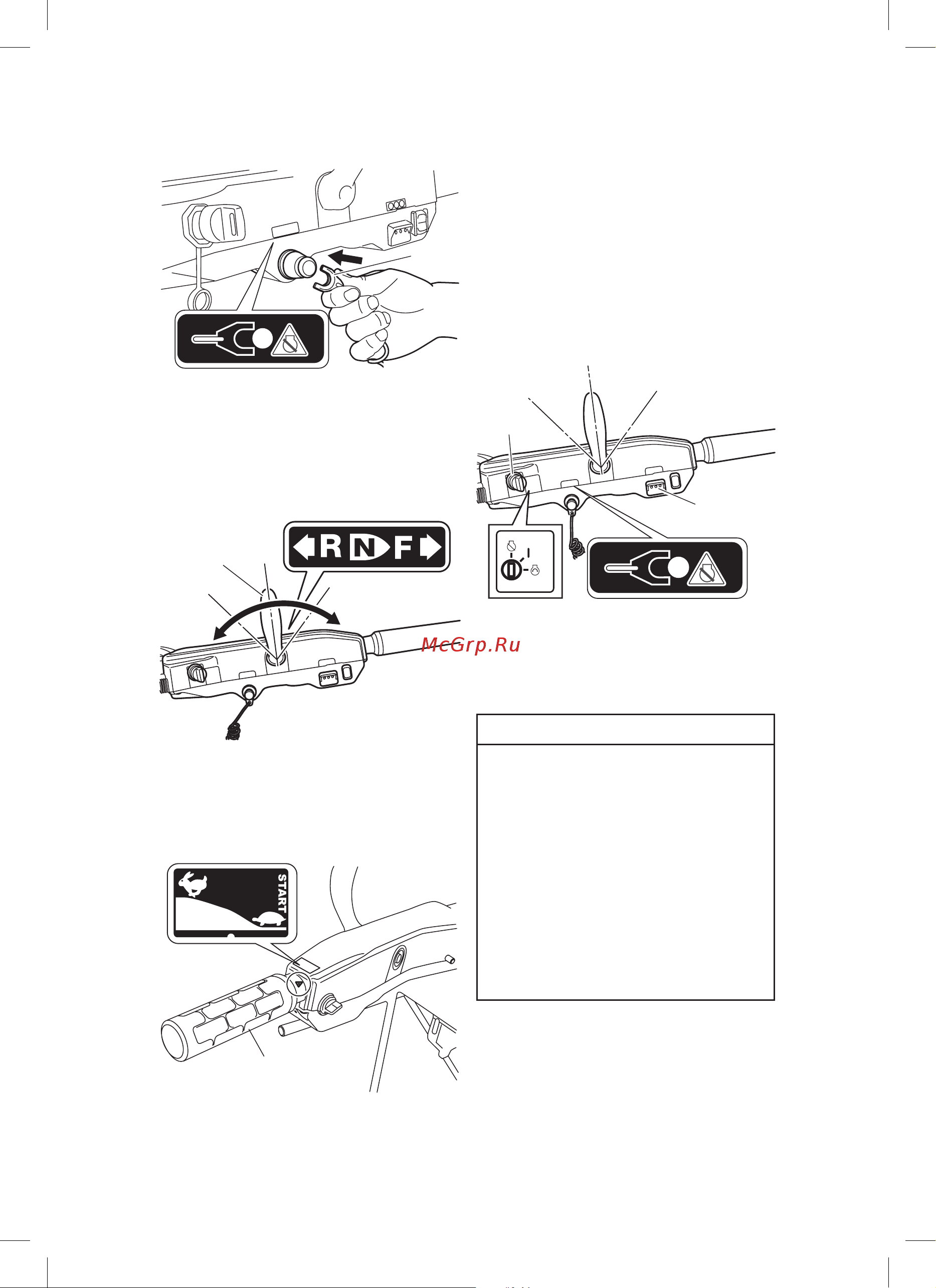

5. Поверните ключ зажигания в положение
ВКЛ и после отслеживания трех миганий
сигнальных ламп и звука зуммера заво-
дите.
6. Поверните ключ зажигания в положение
СТАРТ и отпустите ключ, когда двигатель
заведется. Ключ возвращается в первона-
чальное положение автоматически.
1. Ключ зажигания
2. Предупредительные сигнальные лампы
ПРЕДОСТЕРЕЖЕНИЕ
Не куртите стартер более 5 се-
кунд, поскольку это может раз-
рядить аккумуляторную батарею,
что потенциально сделает невоз-
можным запуск двигателя и/или
повредит стартер.
Если стартер в течение более 5
секунд не запускает двигатель,
верните ключ в замке зажигания
в положение ВКЛ (ON) и заводите
двигатель снова не менее чем че-
рез 10 секунд.
7. Проверьте, выходит ли охлаждающая
вода из контрольного отверстия.
1. Замок аварийного выключателя
2. Вставьте ключ зажигания
3. Установите рычаг управления в ней-
тральное положение
1. Рычаг передач
4. Поверните рукоятку газа в положение
СТАРТ.
1
ENOF00864-0
R
N
F
1
ENOF00865-0
1
ENOF00866-0
R
N
F
OFF
ON
START
PUSH TO IDLE CHANGE
1
2
ENOF00867-0
